ネットワーク機器の運用管理において、最も基本的でありながら非常に重要な役割を果たすのが「コンソールポート」と呼ばれる物理的な接続口です。
ルーターやスイッチといった機器の初期設定を行う際や、ネットワーク障害が発生して遠隔操作ができなくなった際に、このポートは管理者のための「最後の手段」として機能します。
本記事では、コンソールポートの仕組みから接続方法、現代におけるインターフェースの変化までを網羅的に詳しく解説していきます。
コンソールポートの基礎知識と役割

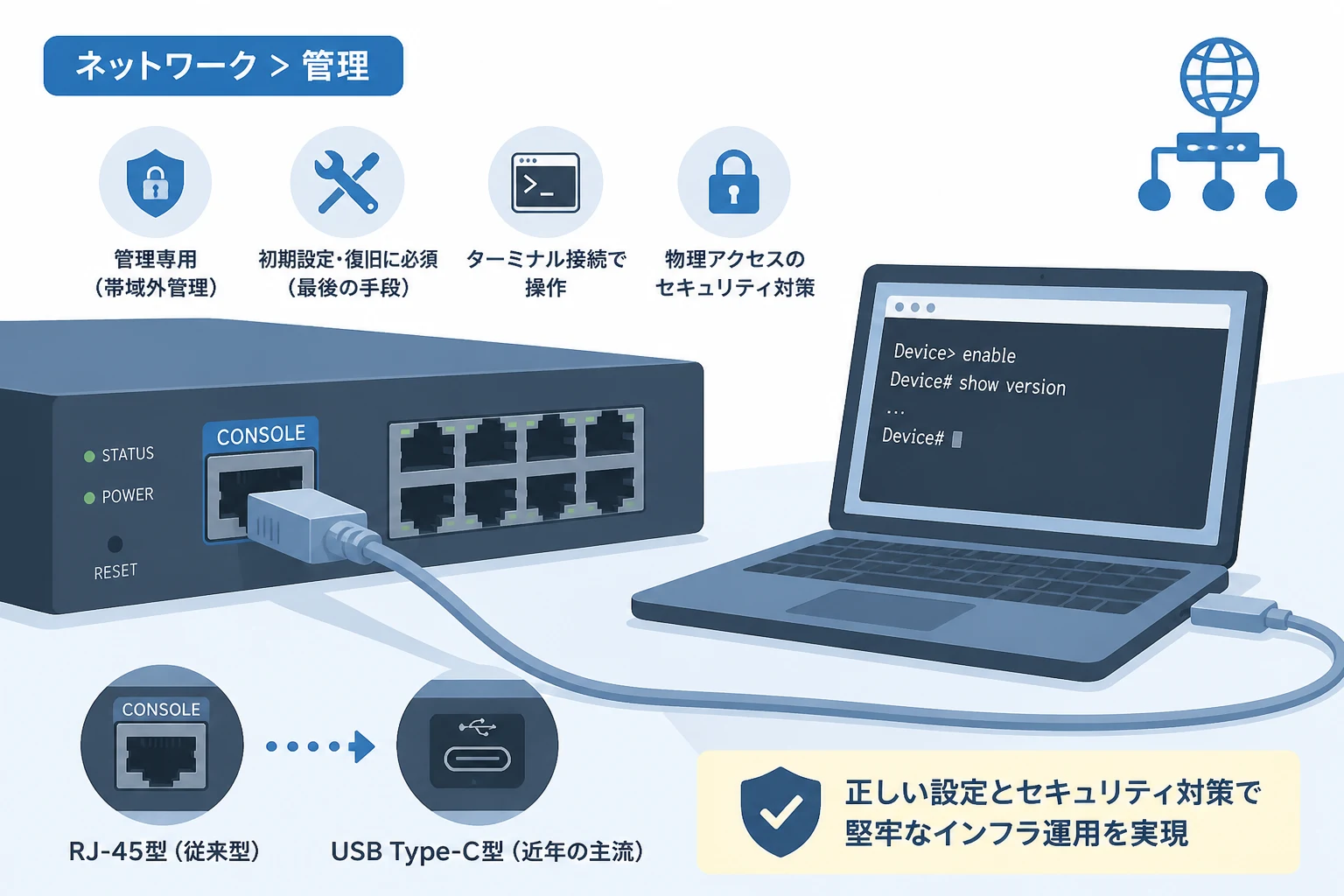

コンソールポートとは、ネットワーク機器の本体に備えられている管理専用の物理インターフェースのことです。
通常、ネットワーク機器の設定変更はネットワーク経由で行われますが、機器の導入直後など「IPアドレスが設定されていない状態」ではネットワーク通信ができません。
このような状況において、PCと機器を物理ケーブルで直接接続し、コマンドラインインターフェース（CLI）を通じて設定を行うためにコンソールポートが使用されます。
コンソールポートを介した通信は、通常のデータ転送用ネットワークとは独立した「アウトオブバンド（帯域外）管理」と呼ばれる仕組みに基づいています。
アウトオブバンド管理であるため、ネットワーク全体がダウンしている最悪の状況下でも、物理的なアクセスさえあれば機器のステータスを確認することが可能です。
また、パスワードを紛失してしまった際のリカバリ操作や、OS（ファームウェア）の書き換えといった高度なメンテナンス作業にもこのポートが利用されます。
ネットワークエンジニアにとって、コンソールポートを使いこなすことは、インフラの安定稼働を支えるための必須技術と言えるでしょう。
コンソールポートの種類と物理形状の変化
コンソールポートの物理的な形状は、技術の進歩や機器の小型化に伴い、いくつかの種類に分類されるようになりました。
かつては「DB-9」と呼ばれるシリアルポート（D-Sub 9ピン）が主流でしたが、現在ではよりコンパクトなインターフェースが採用されています。
ここでは、現代のネットワーク機器でよく見られる主なコンソールポートの形状について解説します。
RJ-45型コンソールポート
Cisco Systems社をはじめとする多くのベンダーが採用しているのが、LANポートと同じ形状をしたRJ-45型のコンソールポートです。
一見すると通常のイーサネットポートと見分けがつきませんが、ポートの横に「CONSOLE」というラベルが記載されていることで識別できます。
このポートに接続するためには、一般的に「ロールオーバーケーブル」と呼ばれる特殊な配線のLANケーブルを使用します。
USB型コンソールポート（Mini-USB / Micro-USB）
近年の省スペース化が進んだ機器では、従来のRJ-45に代わってUSBインターフェースが採用されるケースが増えています。
Mini-USBやMicro-USBの形状をしたポートが備えられており、汎用的なUSBケーブルでPCと接続できる利便性が特徴です。
ただし、PC側で専用のUSBシリアルドライバをインストールする必要がある場合が多いため、事前の準備が欠かせません。
USB Type-C型コンソールポート
最新のネットワーク機器やハイエンドモデルでは、USB Type-Cをコンソールポートとして採用する製品が登場しています。
上下の向きを気にせずに接続できる利便性に加え、最新のノートPCと親和性が高いため、変換アダプタを介さずに接続できるメリットがあります。
2026年現在のエンジニアにとって、Type-C対応のコンソールケーブルは標準的な持ち物の一つとなりつつあります。
コンソール接続に必要な機材とツール
コンソールポートに接続して機器を操作するためには、適切なハードウェアとソフトウェアの両方を準備する必要があります。
接続に必要な主なアイテムを以下の表にまとめました。
| カテゴリー | 名称 | 役割・特徴 |
|---|---|---|
| ハードウェア | コンソールケーブル | PCと機器を物理的に結ぶ専用のケーブル。 |
| ハードウェア | USBシリアル変換アダプタ | シリアルポートがないPCでコンソール接続を可能にする。 |
| ソフトウェア | ターミナルエミュレータ | CLI操作を行うための通信ソフト（Tera Term, PuTTYなど）。 |
| ソフトウェア | デバイスドライバ | 変換アダプタやUSBポートをOSに認識させるためのソフト。 |
特にノートPCにはシリアルポート（DB-9）が搭載されていないことが多いため、USBからシリアルへ変換するアダプタは必須のアイテムと言えます。
また、ターミナルエミュレータの設定が正しくないと、画面に文字化けが発生したり、入力が受け付けられなかったりするため注意が必要です。
コンソール接続の手順と通信設定
コンソール接続を成功させるためには、シリアル通信のパラメータを正確に設定しなければなりません。
ここでは、一般的なネットワーク機器で用いられる標準的な通信設定値を解説します。
標準的なシリアル通信設定
ほとんどの機器では、以下の設定値がデフォルトとして採用されています。
- ビット秒（ボーレート）：9600 bps
- データビット：8
- パリティ：なし (None)
- ストップビット：1
- フロー制御：なし (None)
ボーレートに関しては、高速なデータ転送が必要な場合に 115200 bps などに変更されることもありますが、初期設定時は 9600 を試すのが定石です。
接続の具体的な流れ
まず、PCのUSBポートに変換アダプタを挿入し、OSのデバイスマネージャーなどでCOMポート番号を確認します。
次に、ターミナルエミュレータを起動し、先ほど確認したCOMポートを選択します。
設定画面でボーレートなどのパラメータを入力し、接続ボタンを押します。
コンソール画面が開いたら、Enterキーを数回押して、ログインプロンプトやコマンド入力待ちの画面が表示されるか確認します。
コンソールポートが利用される主なシーン
コンソールポートは日常的な操作よりも、特定の重要なフェーズで真価を発揮します。
具体的にどのような場面で活用されるのか、代表的な3つのケースを見ていきましょう。
1. 機器の初回導入時（初期設定）
工場出荷状態のネットワーク機器には、管理用のIPアドレスすら設定されていません。
そのため、ネットワーク経由でのアクセス（SSHやTelnet）は不可能です。
エンジニアはまずコンソールポート経由でCLIにアクセス
2. ネットワーク障害のトラブルシューティング
設定ミスやハードウェア故障、DoS攻撃などによりネットワーク通信が遮断された場合、遠隔からの管理はできなくなります。
このような緊急事態において、現地で直接コンソール接続を行うことで、ログの確認や設定の切り戻しが可能になります。
「ネットワークに頼らずに機器の状態を確認できる」という特性が、強固なインフラ運用のバックボーンとなっています。
3. パスワードリカバリとブートローダーの操作
管理パスワードを忘れてしまい、設定画面にログインできなくなった場合もコンソールポートの出番です。
機器の起動プロセスに割り込み、特殊なコマンドを実行することでパスワードを初期化する「パスワードリカバリ」の手順は、コンソール接続がなければ実行できません。
また、OS自体が破損して起動しない場合に、ブートローダーから手動でイメージファイルをロードする際にも利用されます。
コンソールポート利用時のセキュリティ上の注意点
コンソールポートは非常に強力な権限を持つアクセス手段であるため、セキュリティ対策も重要です。
物理的にポートへアクセスできる人物は、ネットワーク上の制限を回避して機器を操作できてしまうリスクがあります。
そのため、ネットワーク機器を設置するサーバーラックは必ず施錠し、物理的なアクセス制限をかけることが基本です。
また、コンソールポート経由のアクセスに対しても、強力なログインパスワードや認証設定（RADIUS/TACACS+など）を適用しておくべきです。
一部の高度なセキュリティ要件を持つ環境では、未使用のコンソールポートをソフトウェア的に無効化することもあります。
コンソールサーバーを活用したリモート運用
物理的なコンソール接続の利点と、遠隔管理の利便性を組み合わせた「コンソールサーバー」という機器も存在します。
コンソールサーバーは、多数のネットワーク機器のコンソールポートを集約し、それらに対してネットワーク経由でアクセスできるようにする仲介役です。
これにより、データセンターなどの遠隔地にある機器に対しても、あたかも現地でコンソールケーブルを挿しているかのような操作が可能になります。
万が一メインのネットワーク網がダウンしても、コンソールサーバー用に別系統（LTE回線やアナログ回線）のバックアップ経路を用意しておくことで、完全なアウトオブバンド管理を実現できます。
まとめ
コンソールポートは、ネットワーク機器の管理において最も信頼性の高い、最後の砦とも言えるインターフェースです。
物理的な形状はシリアルからRJ-45、そしてUSBへと進化を続けていますが、その「ネットワークに依存しない管理経路」という本質的な役割は変わっていません。
初期設定から緊急時のトラブルシューティングまで、エンジニアがコンソールポートを介して行う作業は多岐にわたります。
適切なケーブルとツールを備え、通信パラメータの設定方法を熟知しておくことは、プロフェッショナルなIT運用において欠かせない要素です。
セキュリティと利便性のバランスを考慮しつつ、コンソールポートを正しく活用することで、より堅牢なネットワークインフラの構築が可能になるでしょう。
