現代のデジタル社会を支える半導体や電子機器において、製品の「信頼性」を確保することは極めて重要な課題です。

製品が手元に届いた直後に故障してしまう「初期不良」は、ユーザーの満足度を著しく低下させるだけでなく、メーカーにとっても多大な損失を招く原因となります。

このようなリスクを未然に防ぐために行われるのが、「バーンイン(Burn-in)」と呼ばれる重要なスクリーニング工程です。

本記事では、エンジニアリングの視点から、バーンインの基本的な仕組みや目的、そして製品の長寿命化に果たす役割について詳しく解説します。

バーンインとは?その定義と基本概念

バーンインとは、半導体部品や完成品の電子機器に対して、一定時間、高温環境下で電圧負荷(ストレス)をかける試験のことです。

この試験の主な目的は、製造段階では発見しきれなかった潜在的な欠陥を、出荷前にあぶり出すことにあります。

電子部品の中には、設計上の不備や製造プロセスの微細な異物によって、動作開始後数時間から数百時間以内に故障するものがあります。

バーンインによってこれらの「虚弱な個体」を意図的に故障させることで、合格した個体のみを市場へ流通させることができます。

つまり、バーンインは単なる性能テストではなく、製品の生存率を高めるためのスクリーニング工程であると言えます。

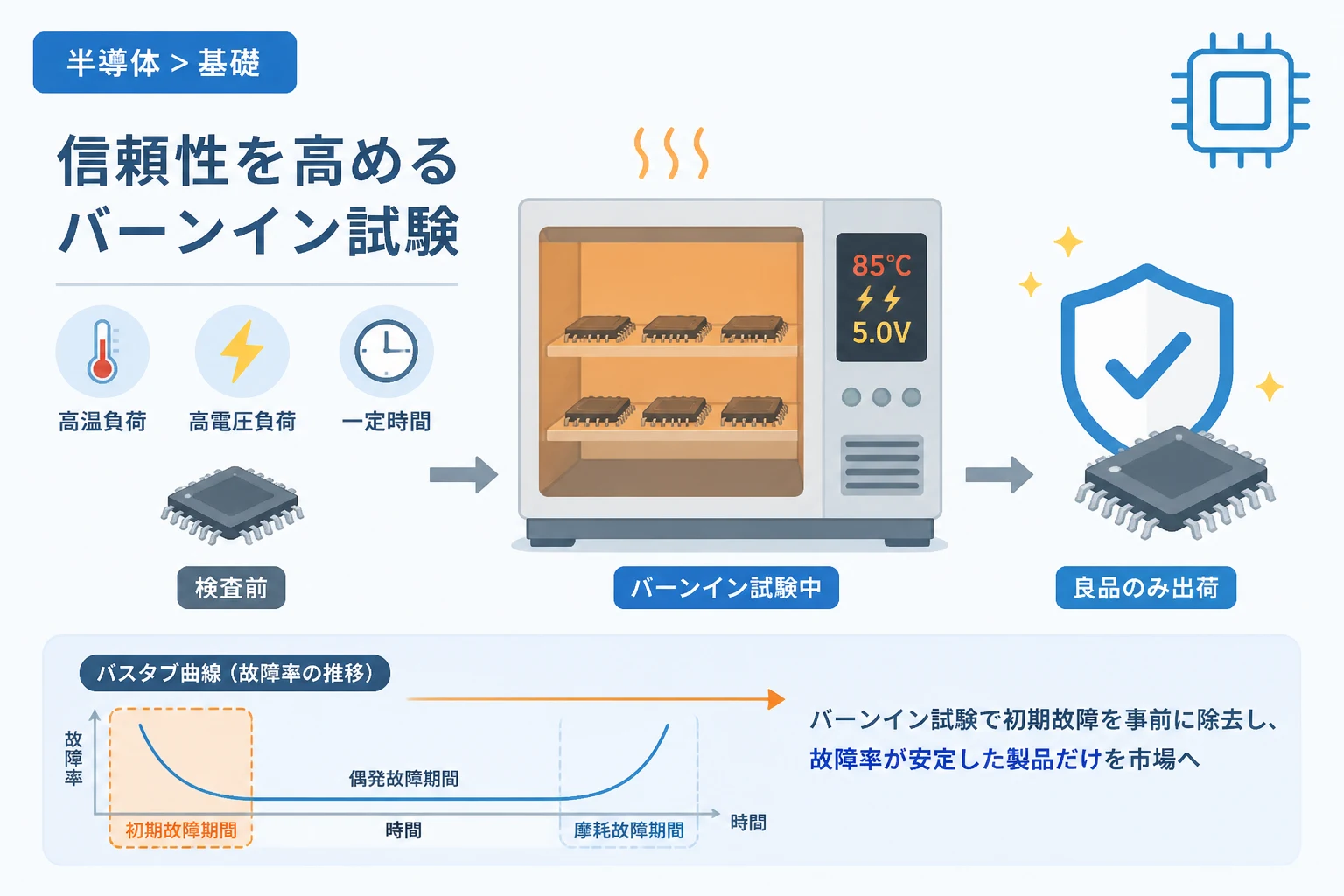

信頼性工学における「バスタブ曲線」との関係

バーンインの必要性を理解するためには、信頼性工学における「バスタブ曲線(故障率曲線)」の概念を知ることが不可欠です。

製品の故障率は、時間の経過とともに変化し、その形状が浴槽(バスタブ)に似ていることからこのように呼ばれます。

バスタブ曲線は、大きく分けて以下の3つの期間で構成されています。

初期故障期間(Infant Mortality Period)

製品が稼働を開始した直後、高い故障率を示す期間を指します。

この時期の故障は、主に材料の欠陥や組み立て時の不具合など、製造上のバラツキが原因となります。

バーンインは、この「初期故障期間」を工場内で強制的に終わらせるために実施されます。

偶発故障期間(Random Failure Period)

初期故障の山を越えた後、故障率が低く安定した状態に保たれる期間です。

この期間中に発生する故障は予測が困難ですが、発生頻度そのものは非常に低くなります。

製品が本来の性能を発揮し、ユーザーが安心して使用できるメインの期間に相当します。

摩耗故障期間(Wear-out Failure Period)

製品の寿命が尽き、部品の摩耗や経年劣化によって再び故障率が上昇する期間です。

バーンインは、この摩耗故障期間に到達しない範囲で適切に時間を制御して行われます。

バーンイン試験の具体的な仕組みとストレス手法

バーンイン試験では、通常の使用環境よりもはるかに厳しい条件を人工的に作り出します。

これにより、本来であれば数ヶ月かけて発生する物理的な変化を、数時間から数十時間という短期間に凝縮(加速)させることができます。

温度によるストレスの加速

バーンインにおいて最も一般的な手法は、高温環境下での稼働です。

半導体の故障メカニズムの多くは、アレウスの法則に従って化学反応や拡散現象が加速されるため、温度を上げることで劣化を早めることができます。

一般的には、85度から125度程度の高温チャンバー(恒温槽)内で試験が実施されます。

電圧によるストレスの負荷

通常の動作電圧よりも高い電圧(オーバードライブ)を印加することで、絶縁膜への負荷を高めます。

これにより、配線のショートや絶縁破壊といった不具合を効率的に誘発することが可能です。

過電圧と高温を組み合わせることで、スクリーニングの精度は飛躍的に向上します。

バーンインの種類(静的と動的)

試験中の動作状態によって、バーンインは大きく2つのタイプに分類されます。

種類概要特徴
静的バーンイン(Static Burn-in)デバイスに電源を投入し、一定のDC電圧をかけた状態で放置する手法。回路がシンプルで、大量のデバイスを一度に処理するのに向いている。
動的バーンイン(Dynamic Burn-in)デバイスに特定の入力信号を送り、実際の動作状態に近い環境で負荷をかける手法。内部の全てのゲートを動作させるため、静的バーンインよりも検出率が高い。

バーンインの対象となる主な製品と業界

バーンインはコストと時間がかかる工程であるため、全ての製品に対して同じ強度で実施されるわけではありません。

特に高い信頼性が求められる分野や、先端プロセスの製品で重点的に行われます。

半導体デバイス(CPU・メモリ・ASIC)

PCやサーバーに搭載されるプロセッサやメモリは、バーンインの主要な対象です。

最新の微細化プロセスを用いたチップは、製造上の欠陥が含まれる確率が高いため、入念な試験が必要となります。

車載用半導体

自動車の制御を担うECU(電子制御ユニット)などの半導体は、極めて高い安全性が求められます。

万が一の故障が人命に関わるため、車載グレードの部品では全数バーンインが行われることも珍しくありません。

産業機器および航空宇宙

修理や交換が困難な環境で使用される機器も、バーンインによる選別が必須です。

宇宙空間で使用される人工衛星の部品などは、最も厳しい条件でのバーンインをクリアした最高品質の個体のみが使用されます。

バーンインを導入するメリットと課題

バーンインは製品品質を維持するために有効な手段ですが、導入にはメリットとデメリットの両面が存在します。

メリット:出荷後の故障率の大幅な低減

最大の利点は、市場に出回る製品の初期故障率を極限まで抑えられることです。

これにより、メーカーの修理費用(保証費用)やリコールに伴う社会的信用の失墜を回避できます。

また、顧客の信頼を得ることで、製品のブランド価値を高めることにも寄与します。

課題:コストの増加とスループットの低下

バーンインには、高価な試験装置や長時間の通電が必要となるため、製造原価を押し上げる要因となります。

また、試験時間が長いほど製品の出荷までのリードタイムが長くなり、生産効率(スループット)に影響を与えます。

そのため、近年では試験を効率化するための技術開発が進んでいます。

課題:過剰なストレスによる「劣化」のリスク

試験条件が厳しすぎると、本来正常であったはずの個体まで摩耗故障期間に突入させてしまう恐れがあります。

製品の寿命を縮めずに欠陥品だけを取り除くという、絶妙な条件設定がエンジニアの腕の見せ所となります。

進化するバーンイン技術:TDBIとシステムレベルテスト

技術の進歩に伴い、バーンインの手法も多様化しています。

その一つが、TDBI (Test During Burn-In) と呼ばれる手法です。

従来のバーンインは、ストレスをかけた後に別のテスターで判定を行っていましたが、TDBIはストレスをかけながらリアルタイムでテストを行うことができます。

これにより、特定の温度条件でのみ発生する一時的なエラーを捉えることが可能になりました。

さらに、最終製品に近い状態でテストを行う「システムレベルテスト(SLT)」とバーンインを統合する動きも見られます。

これは、個別のチップ単体では発見できない、システム全体の回路間干渉による不具合を検出するために有効です。

よくある混同:バーンインと「エイジング」の違い

バーンインと似た言葉に「エイジング(Aging)」があります。

オーディオ機器の慣らし運転などで使われるエイジングは、主に「本来の性能を引き出す」ために行われるものです。

一方で、バーンインはあくまで「不良品を排除する」ためのスクリーニングが主目的です。

文脈によっては同義として扱われることもありますが、エンジニアリングの現場では、試験としてのバーンインと、性能安定化としてのエイジングを区別して考えるのが一般的です。

まとめ

バーンインは、半導体や電子機器の初期不良を物理的に誘発し、高品質な製品だけをユーザーに届けるための不可欠な工程です。

バスタブ曲線に基づき、故障率の高い初期段階を工場内で乗り越えることで、市場での信頼性を担保しています。

温度や電圧による加速試験のメカニズムを正しく理解し、適切な条件を設定することは、製品開発におけるエンジニアの重要な責務です。

製造コストや時間とのトレードオフは常に存在しますが、IoTや自動運転技術が普及する現代において、バーンインの重要性はますます高まっています。

製品の品質を根底から支えるこの地道な試験工程が、私たちの安全で便利なデジタルライフを実現しているのです。
