ヒートラン（Heat Run）とは？試験の目的や手順、エージング・バーンインとの違いを解説

ハードウェアの設計や製造、エンジニアリングの現場において、製品の信頼性を担保するために欠かせない試験の一つが「ヒートラン」です。

ヒートランは、機器を一定時間連続して稼働させることで、熱による影響や動作の安定性を確認するための重要なプロセスを指します。

特に、高密度な電子回路を持つデバイスや、24時間365日の稼働が求められる産業機器において、ヒートランは出荷前の最終確認として極めて重要な役割を担っています。

この記事では、ヒートランの基本的な定義から、実施する目的、さらには混同されやすい「エージング」や「バーンイン」との違いについて詳しく解説します。

ヒートラン（Heat Run）の基礎知識

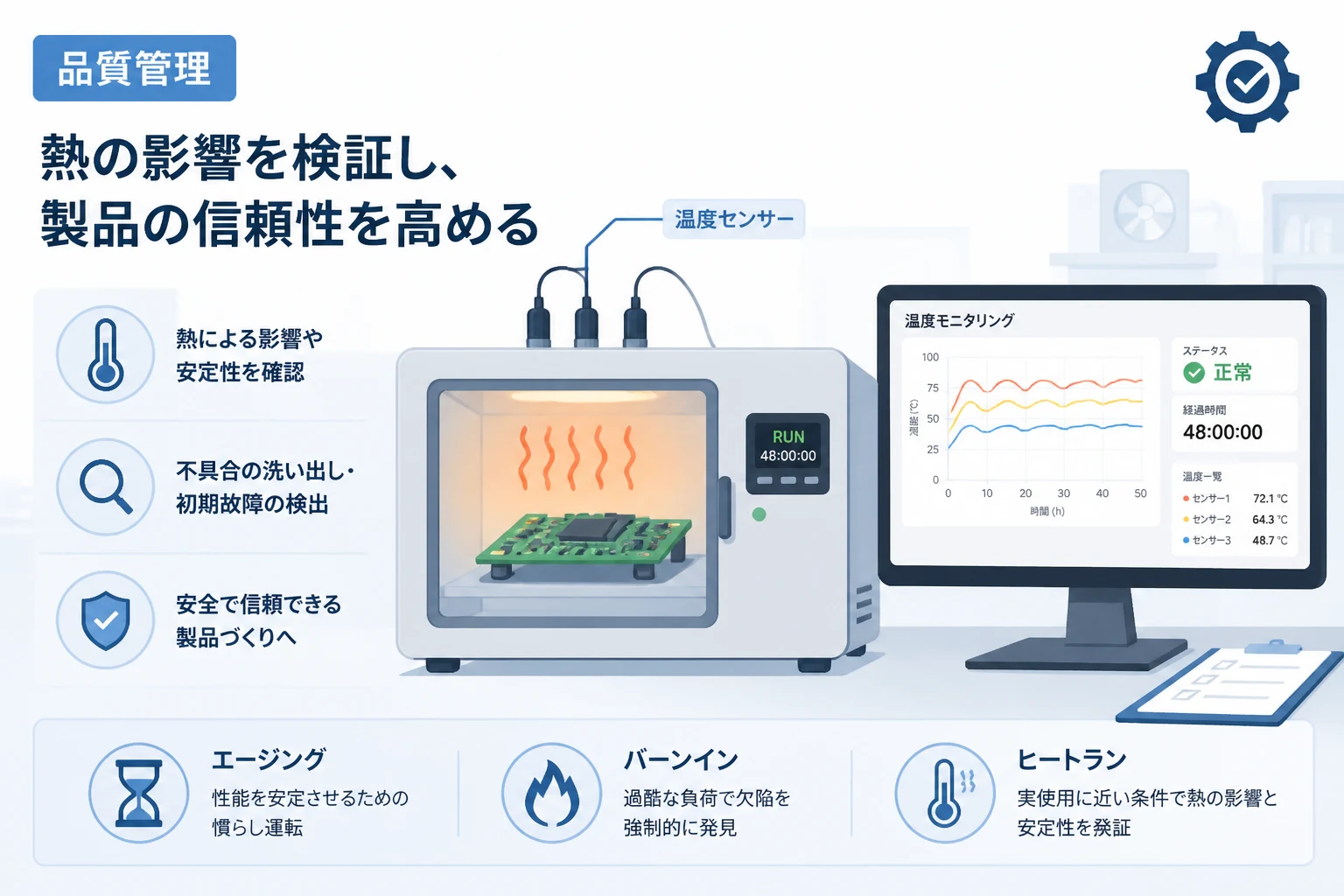

ヒートランとは、製品を実稼働に近い状態、あるいは一定の負荷をかけた状態で長時間連続運転させる試験のことです。

日本語では「連続通電試験」や「温度上昇試験」と呼ばれることもあります。

この試験の最大の特徴は、単に電源が入るかどうかを確認するだけでなく、稼働に伴って発生する「熱」が機器の動作にどのような影響を与えるかを観測することにあります。

電子部品は電気を流すと必ず発熱しますが、その熱が適切に放出されない場合、部品の寿命を縮めたり誤作動を引き起こしたりする原因となります。

ヒートランを行うことで、設計段階で想定した放熱機構が正しく機能しているか、または長時間運用によって異常な温度上昇が発生しないかを実証することができます。

エンジニアリングの観点では、製品が仕様通りの性能を維持しながら、安全に稼働し続けられることを証明するための必須のステップといえます。

ヒートラン試験を実施する3つの主要な目的

ヒートラン試験が行われる理由は、主に「設計の検証」「品質の安定」「不具合の早期発見」の3点に集約されます。

1. 熱設計の妥当性を確認するため

製品内部の温度分布を測定し、特定の部品が許容温度を超えていないかを確認することが第一の目的です。

シミュレーション上では問題がなくても、実際の筐体内に部品を配置すると、空気の流れが滞り熱溜まりが発生するケースが珍しくありません。

ヒートランを通じて、冷却ファンやヒートシンクが設計通りに熱を逃がしているかを実測データに基づいて評価します。

2. 長時間稼働における安定性を検証するため

短時間の動作テストでは再現しない、長時間連続して稼働させたときにのみ発生する問題を洗い出します。

例えば、時間の経過とともに徐々にメモリの挙動が不安定になったり、熱膨張によってコネクタの接触不良が起きたりするリスクがあります。

安定した連続運転が可能であることを確認することで、製品の稼働品質を保証することが可能になります。

3. 潜在的な不具合（初期故障）のスクリーニング

製造直後の製品には、部品の個体差や微細な組み立てミスに起因する「初期故障」が潜んでいることがあります。

ヒートランという負荷をかける工程を挟むことで、市場に出荷される前にこれらの弱点を持った個体を故障させ、良品のみを出荷するフィルタリングの役割を果たします。

これにより、顧客の手元に届いてからすぐに故障してしまう「初期不良」の発生率を大幅に下げることができます。

ヒートランと類似用語の違い（エージング・バーンイン）

ヒートランと似た言葉に「エージング」や「バーンイン」がありますが、これらは目的やニュアンスが微妙に異なります。

それぞれの違いを正しく理解することは、適切な試験計画を立てる上で非常に重要です。

エージング（Aging）との違い

エージングは、製品を一定期間動作させることで、部品の特性を安定させる「慣らし」の意味合いが強い言葉です。

例えば、オーディオ機器や精密測定器など、使い始めよりも一定時間経過後の方が性能が安定する製品において重視されます。

対してヒートランは、性能の安定化よりも「熱的な安全性と信頼性」にフォーカスしている点が異なります。

バーンイン（Burn-in）との違い

バーンインは、意図的に過酷な条件（高温環境など）に製品を置くことで、潜在的な欠陥を強制的に表面化させる手法です。

ヒートランが標準的な運用条件下での確認であるのに対し、バーンインは「加速試験」に近い性質を持っています。

実務上は、ヒートランの中にバーンインの要素（環境試験機での高温負荷など）を含めることも多いため、厳密に区別されない場合もあります。

ヒートラン試験の一般的な手順

ヒートラン試験を効果的に実施するためには、計画的な手順と正確なデータ収集が必要です。

ステップ1：試験環境の準備

まず、製品を設置する場所の室温や湿度を一定に保つための環境を整えます。

また、製品がフル稼働している状態を再現するために、適切なダミー負荷やテスト用プログラムを用意します。

ステップ2：計測機器の取り付け

主要なICチップ、電源ユニット、排気口付近などに、熱電対などの温度センサーを取り付けます。

ケースを閉じた状態での内部温度を計測しなければ、実運用に近いデータは得られません。

ステップ3：連続運転の開始とデータ収集

電源を投入し、あらかじめ決めた期間（例：24時間、72時間など）連続して動作させます。

稼働中は、一定の間隔で温度、電圧、電流、およびシステムログを自動的に記録し続けます。

ステップ4：結果の解析と判定

試験終了後、収集したデータを確認し、温度上昇が平衡状態（飽和状態）に達しているかを確認します。

もし温度が上がり続けていたり、稼働中にリブートなどの異常が発生していたりした場合は、設計の見直しが必要となります。

ヒートラン試験でチェックすべき重要項目

ヒートランを実施する際、エンジニアが特に注視すべきポイントがいくつかあります。

一つ目は「温度飽和」がいつ起こるか、という点です。

通常、機器の温度は稼働開始から上昇し、一定時間が経過すると放熱量と発熱量が釣り合って一定温度で安定します。

この安定した時の温度が、各部品の「定格温度」を十分に下回っているかどうかが合格基準となります。

二つ目は、ソフトウェアの挙動です。

ハードウェアの熱が原因でCPUの処理能力に制限がかかる（サーマルスロットリング）が発生していないか、あるいはメモリのビット反転が起きていないかを確認します。

三つ目は、電源周りのノイズや電圧変動です。

熱の影響でコンデンサなどの部品特性が変化し、出力電圧に異常なリップルノイズが乗っていないかをチェックします。

ヒートラン試験が重要視される製品分野

全ての製品で長時間のヒートランが行われるわけではありませんが、高い信頼性が求められる分野では必須工程となります。

サーバーやネットワーク機器といったITインフラ分野では、一度設置されると数年間稼働し続けるため、厳格なヒートランが行われます。

また、自動車のECU（電子制御ユニット）や自動運転システムも、命に関わる機器であるため、極めて過酷な条件下でのヒートランが実施されます。

産業用ロボットや工場の制御システムにおいても、生産ラインを止めないために高い熱耐性が求められます。

さらに、近年では家庭用のゲーム機や高性能PCなど、高発熱なプロセッサを搭載したコンシューマー製品でも、熱設計の確認としてヒートランが重視されています。

ヒートラン試験の効率化と自動化

近年のエンジニアリング現場では、ヒートランの効率化が進んでいます。

多くの個体を同時に試験する場合、人手でデータを記録するのは現実的ではないため、ネットワーク経由でデータを集約するシステムが一般的です。

例えば、以下のような簡単なスクリプトを用いて、試験中のCPU温度を監視し続けることがあります。

import time
import psutil

def monitor_heat_run(duration_hours):
    # 試験時間を秒に変換
    end_time = time.time() + (duration_hours * 3600)

    print(f"ヒートラン監視を開始します。期間: {duration_hours}時間")

    with open("heat_run_log.csv", "w") as f:
        f.write("timestamp,cpu_temp,cpu_usage\n")

        while time.time() < end_time:
            # 現在時刻とCPU情報を取得
            current_time = time.strftime("%Y-%m-%d %H:%M:%S")
            # センサーから温度を取得（環境に依存します）
            temps = psutil.sensors_temperatures()
            cpu_temp = temps['coretemp'][0].current if 'coretemp' in temps else 0
            cpu_usage = psutil.cpu_percent()

            # ログの書き込み
            f.write(f"{current_time},{cpu_temp},{cpu_usage}\n")
            f.flush()

            # 1分間隔でサンプリング
            time.sleep(60)

    print("ヒートラン試験が終了しました。")

# 24時間のヒートラン監視を実行
# monitor_heat_run(24)

ヒートラン監視を開始します。期間: 24時間
(1分ごとにログが更新され、CSVファイルに出力される)
ヒートラン試験が終了しました。

このように、監視を自動化することで、夜間や休日を利用して効率的に長時間試験を進めることが可能になります。

また、異常な温度を検知した際に即座に電源を遮断する仕組みを導入することで、試験中の火災リスクなどを回避する安全設計も重要です。

まとめ

ヒートランは、製品が現実の運用環境で安全かつ安定して動作することを証明するための、エンジニアリングにおける「信頼性の砦」とも言える試験です。

単なる動作確認に留まらず、熱設計の検証、長時間安定性の確保、初期故障の排除という多面的な役割を持っています。

エージングやバーンインといった類似の手法との違いを理解し、製品の特性に合わせて最適な条件で実施することが求められます。

近年の製品はますます小型化・高出力化が進んでおり、熱密度の増加に伴ってヒートランの重要性はかつてないほど高まっています。

適切なヒートラン試験を経て市場に送り出された製品は、ユーザーからの高い信頼を獲得し、ブランド価値の向上にも大きく貢献することでしょう。

これからハードウェア開発やシステム運用に携わる方は、このヒートランの考え方を正しく取り入れ、より高品質なものづくりを目指してください。
