ひずみゲージは、物体が外部からの力を受けて変形する際に発生する「ひずみ」を、電気信号として正確に計測するための重要なセンサーです。
現代のモノづくりやインフラ管理の現場において、目に見えない材料の疲労や構造的な歪みを可視化する技術は、安全性と品質を担保するために欠かせない存在となっています。
本記事では、ひずみゲージの基本的な仕組みから測定原理、さらには最新の応用事例までを網羅し、テクニカルな視点で詳しく解説していきます。
ひずみゲージとは何か：基本概念と役割
ひずみゲージは、別名で「ストレインゲージ」とも呼ばれ、物体の微細な伸びや縮みを検出する抵抗変化型のセンサーを指します。
あらゆる物体は力を受けると、肉眼では確認できないほどわずかに形状が変化しますが、この変化量を物理学では「ひずみ」と定義しています。
ひずみゲージはこの現象を利用し、材料の表面に貼り付けることで、その材料がどの程度のストレスを受けているかをリアルタイムで測定します。
一般的に、ひずみゲージは極めて薄い金属箔や半導体を用いて構成されており、測定対象物の挙動を正確に追従する柔軟性を備えています。
このデバイスは単体で機能するだけでなく、荷重計（ロードセル）や圧力計、加速度計といった様々な計測機器のコアコンポーネントとしても組み込まれています。
ひずみの定義と物理的な意味
ひずみ（Strain）とは、元の長さに対する変化量の割合を示す無次元の数値であり、通常はイプシロン（ε）という記号で表されます。
例えば、1メートルの棒が力を受けて0.1ミリメートル伸びた場合、そのひずみ量は非常に小さな値となるため、「×10のマイナス6乗」を単位とするマイクロひずみ（με）という単位が広く用いられます。
ひずみには、引っ張られる方向に生じる「引張ひずみ」と、押しつぶされる方向に生じる「圧縮ひずみ」の2種類が存在します。
これらのひずみを正確に把握することは、材料の破壊限界を予測したり、構造物の寿命を診断したりする上で極めて重要なプロセスとなります。

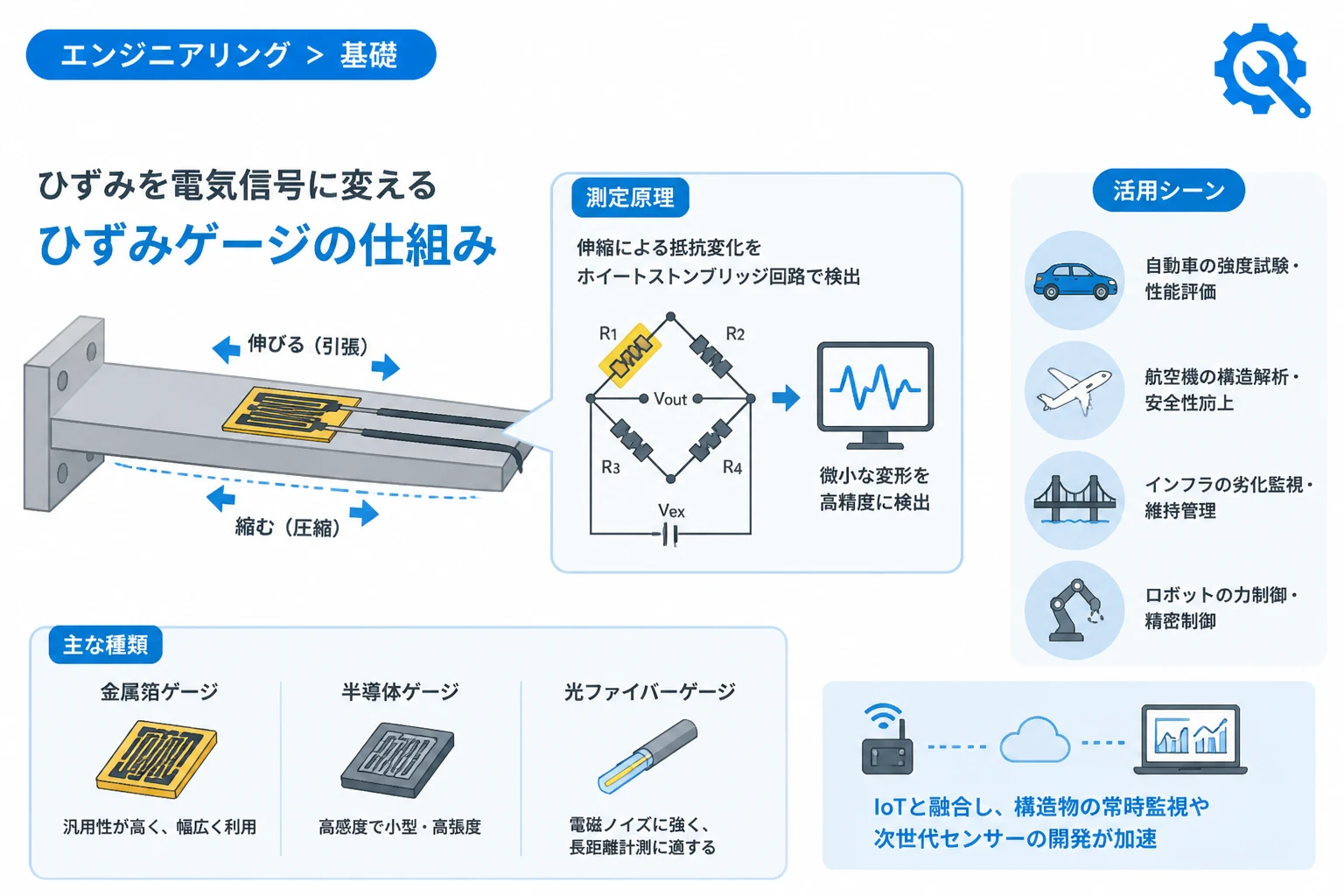

ひずみゲージの仕組みと測定原理
ひずみゲージの動作原理は、導体の電気抵抗が形状変化に伴って変動するピエゾ抵抗効果に基づいています。
金属の細い線や箔を引っ張ると、長さが伸びる一方で断面積が減少するため、電気の流れにくさを示す抵抗値が増大します。
逆に、圧縮力を加えて押しつぶすと、長さが短くなり断面積が増えるため、電気抵抗値は減少するという特性を持っています。
ひずみゲージはこの抵抗値の変化率を精密に読み取ることにより、間接的に物体の変形量を算出する仕組みとなっています。
抵抗変化とゲージ率の関係
ひずみ量と抵抗変化率の比率は「ゲージ率（ゲージ係数）」と呼ばれ、記号Kで表される重要な指標です。
一般的な金属箔ひずみゲージの場合、このゲージ率は約2.0前後の値をとることが多く、材料の特性によって決定されます。
抵抗変化は非常に微小であるため、実際の計測では高精度な増幅器や特殊な回路技術が必要とされます。
ホイートストンブリッジ回路による信号検出
ひずみゲージによる抵抗変化は極めて小さいため、電圧の変化として取り出すためにホイートストンブリッジ回路が一般的に使用されます。
この回路は4つの抵抗器をひし形に配置したもので、そのうちの1つまたは複数をひずみゲージに置き換えることで、わずかな抵抗の差を大きな電位差として抽出できます。
ブリッジ回路の構成には、使用するゲージの数に応じて「1ゲージ法（クォーターブリッジ）」、「2ゲージ法（ハーフブリッジ）」、「4ゲージ法（フルブリッジ）」の3つの形式があります。
それぞれの構成は、測定精度や温度変化による誤差のキャンセル能力が異なるため、用途に応じて最適な方式を選択する必要があります。
温度補償の重要性
ひずみゲージの受感部は金属であるため、温度変化によっても抵抗値が変動してしまうという課題があります。
この温度変化によるノイズを除去するために、温度変化による抵抗変化のみを相殺する「自己温度補償ゲージ」が開発されています。
また、ブリッジ回路内でダミーゲージを使用することで、周囲の環境温度による影響を論理的に打ち消す手法も一般的です。
ひずみゲージの主な種類と特徴
ひずみゲージには、用途や環境に合わせて様々な種類が存在しており、それぞれ異なる特性を持っています。
以下の表では、代表的なひずみゲージの種類とその特徴を比較しています。
| 種類 | 特徴 | 主な用途 |
|---|---|---|
| 金属箔ひずみゲージ | 最も一般的で安価。安定性が高く、汎用性に優れる。 | 一般応力測定、ロードセル |
| 半導体ひずみゲージ | 感度（ゲージ率）が金属箔の数十倍と非常に高い。 | 微小圧力センサー、加速度センサー |
| 線式ひずみゲージ | 古典的な手法で、極細の抵抗線を使用する。 | 特殊な高温環境下など |
| 光ファイバー（FBG） | 電磁ノイズの影響を受けず、長距離伝送が可能。 | トンネル、橋梁、大型構造物 |
金属箔ひずみゲージ
金属箔ひずみゲージは、絶縁体であるベースフィルムの上に、数マイクロメートルの厚さの金属箔（主にコンスタンタンやカルマ合金）で受感部を形成したものです。
製造プロセスが確立されているため量産性に優れ、現在流通しているひずみゲージの大部分を占めています。
ベース材質にはポリアミドやエポキシ樹脂が用いられ、測定対象の形状に馴染みやすい柔軟性を持っています。
半導体ひずみゲージ
半導体ひずみゲージは、シリコン単結晶のピエゾ抵抗効果を利用したもので、非常に高いゲージ率を誇ります。
わずかな力でも大きな信号出力を得られるため、高感度な計測が求められる医療機器やマイクロマシン（MEMS）の分野で重宝されています。
ただし、温度特性が非常に敏感であるため、高度な回路補正が必要になるという側面もあります。
ひずみゲージの活用事例
ひずみゲージは、私たちの身の回りの安全を支える様々なシーンで活用されています。
特に産業界においては、目に見えない「力の健康状態」を診断するためのデジタル・ツールとして重要な地位を確立しています。
自動車・航空宇宙分野での試験
自動車の開発においては、走行中のフレームや足回りにかかる負荷を測定し、耐久性を検証するために数千個のひずみゲージが使用されます。
衝突安全試験では、ボディの変形プロセスをミリ秒単位で解析し、乗員保護性能を高めるためのデータを提供します。
航空宇宙分野では、主翼のしなりやエンジンの振動をモニタリングし、過酷な環境下での機体強度を保証するために不可欠です。
土木・建築構造物のインフラ監視
橋梁やダム、トンネルといった大規模なインフラ構造物の劣化診断にもひずみゲージが活躍しています。
長期間にわたって構造物のひずみを計測し続けることで、金属疲労やコンクリートの亀裂といった異常を早期に発見できます。
近年では、ワイヤレスデータロガーと組み合わせることで、遠隔地からリアルタイムで監視するスマートインフラ化が進んでいます。
産業機械とロボティクス
工場の生産ラインで使用される産業用ロボットの関節部分には、トルクを検出するためのひずみゲージが内蔵されています。
これにより、ロボットが物体を掴む際の繊細な力加減を制御し、破損を防ぐことが可能になります。
また、ロードセル（荷重計）として電子天秤や産業用スケールにも応用されており、微小な質量からトン単位の重量までを正確に計測します。
ひずみゲージを正しく使用するためのポイント
ひずみゲージによる計測精度を高めるためには、単にセンサーを貼り付けるだけでなく、いくつかの専門的な配慮が必要です。
計測の成否は、準備段階のプロセスに大きく依存すると言っても過言ではありません。
表面処理と接着技術
ひずみゲージを測定対象に固定する際、接着面の脱脂や研磨といった表面処理が極めて重要です。
接着が不完全であると、対象物の変形がゲージに正しく伝わらず、正確なデータを得ることができません。
用途に応じて、瞬間接着剤や加熱硬化型の接着剤を使い分ける必要があります。
リード線の影響とノイズ対策
ひずみゲージから計測器までの距離が長い場合、リード線自体の電気抵抗が測定誤差の原因となることがあります。
この問題を解決するために、3線式結線などの技術を用いて、リード線の抵抗変化分をキャンセルする工夫が施されます。
また、電磁ノイズの多い環境では、ツイストペア線やシールド線を使用して信号の品質を維持することが求められます。
データロガーの選定
ひずみゲージから得られる微弱なアナログ信号をデジタル化するための「データロガー」や「動ひずみ測定器」の選定も重要です。
静的な荷重を測るのか、あるいは衝突試験のような高速な振動を測るのかによって、必要なサンプリング速度が異なります。
高分解能なA/Dコンバータを搭載した機器を選ぶことで、ノイズに埋もれがちな微小なひずみを鮮明に捉えることができます。
ひずみゲージの将来展望
IoT技術の発展に伴い、ひずみゲージの役割は単なる「試験装置」から、常時監視を行う「エッジデバイス」へと進化しています。
例えば、エネルギーハーベスティング技術と組み合わせることで、電池交換不要で半永久的に構造物を監視するシステムの構築が期待されています。
また、ナノ材料を応用した次世代のひずみセンサーは、驚異的な感度と柔軟性を持ち、ウェアラブルデバイスとしての応用も視野に入っています。
人間の皮膚のように、どこにでも貼り付けられるセンサーが実現すれば、ヘルスケアから災害予測まで、活用の幅はさらに広がるでしょう。
まとめ
ひずみゲージは、物理的な変形を電気的な数値に変換することで、目に見えない「力」を可視化する極めて重要なセンサーです。
その基本原理はピエゾ抵抗効果というシンプルなものですが、高精度な計測を実現するためにはホイートストンブリッジ回路や温度補償といった高度な技術が支えとなっています。
金属箔ゲージから光ファイバー、さらには半導体タイプまで、その進化は留まることを知らず、インフラから宇宙開発まで幅広い分野を支え続けています。
正しい選定と適切な設置方法を理解することで、この小さなセンサーは私たちが安全で豊かな社会を維持するための強力な武器となるはずです。
今後もIoTや新素材の技術革新とともに、ひずみゲージの計測技術はさらなる高みへと進化していくことでしょう。
