現代のパソコンやスマートフォンのディスプレイにおいて、鮮明な映像を映し出すために欠かせない技術がアクティブマトリクス方式です。
私たちが日常的に使用している液晶ディスプレイや有機ELディスプレイのほとんどは、この方式を採用することで高品質な表示を実現しています。
かつてのディスプレイで見られた画面のちらつきや、残像感といった課題を解決し、高精細な映像体験を提供しているのがこの技術の大きな特徴です。
本記事では、アクティブマトリクス方式の基本的な仕組みから、液晶・有機ELでの活用、そして得られるメリットについて詳しく解説します。
アクティブマトリクス方式とは

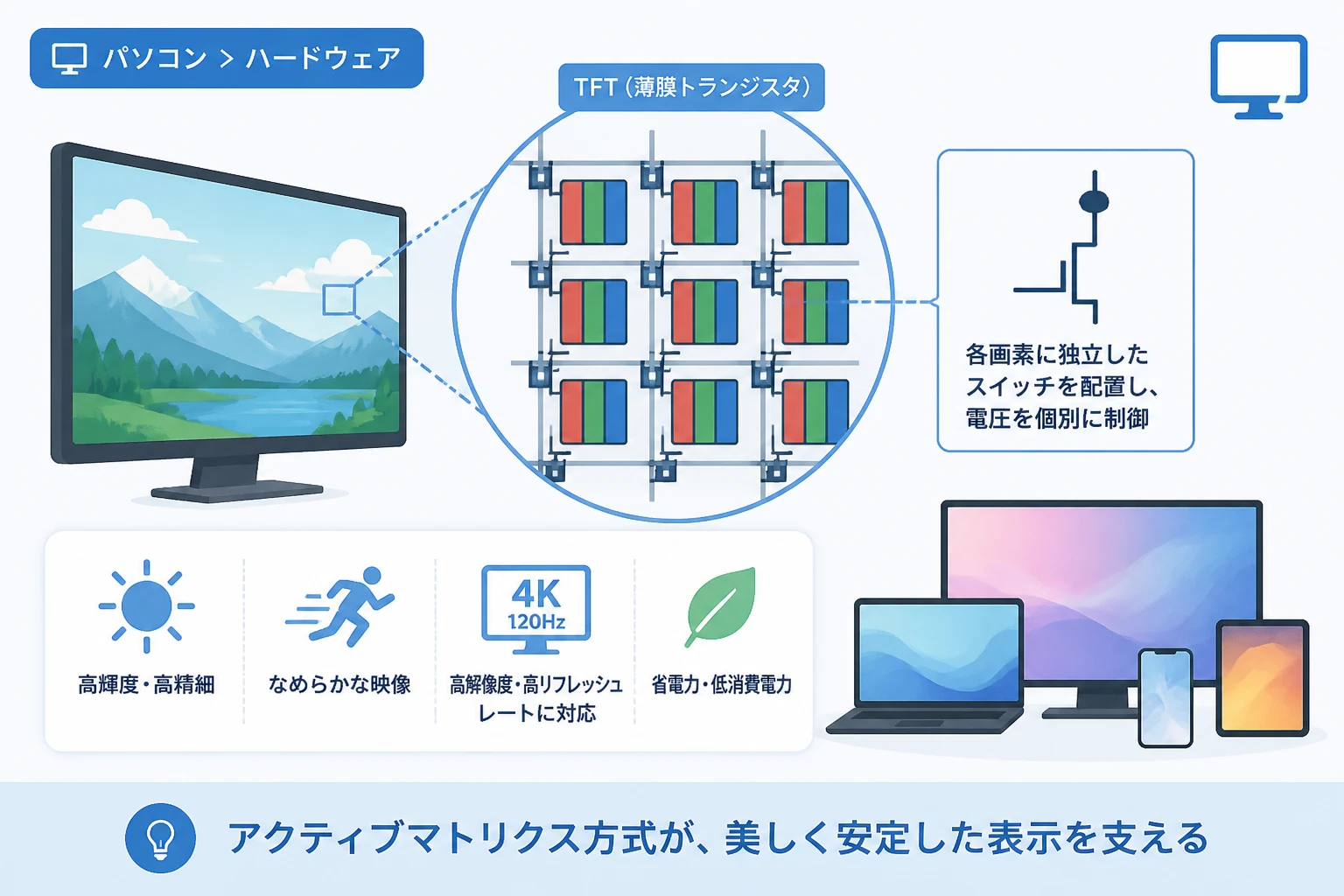

アクティブマトリクス方式とは、ディスプレイの各画素（ピクセル）を独立して制御するための駆動方式のことです。
ディスプレイの画面は、数百万個という膨大な数の画素が格子状に並ぶことで構成されています。
アクティブマトリクス方式では、一つひとつの画素に対して「スイッチ」となる素子を配置します。
このスイッチが個別にオン・オフの切り替えを行うことで、狙った画素だけを正確に、かつ高速に制御することが可能になります。
現在、パソコンのモニターやテレビ、スマートフォンの画面として主流となっているディスプレイのほぼすべてに、このアクティブマトリクス方式が採用されています。
TFT（薄膜トランジスタ）の役割
アクティブマトリクス方式を支える最も重要な部品が、TFT（Thin Film Transistor：薄膜トランジスタ）です。
TFTは、ガラス基板などの上に形成された非常に小さな半導体素子のことです。
このTFTが各画素の横に配置され、電圧をかけることで電気信号の流れをコントロールする役割を担っています。
TFTがあるおかげで、一度書き込まれた映像信号を次の書き換えまで保持し続けることができます。
この「保持」という機能が、画面の明るさを一定に保ち、ちらつき（フリッカー）を抑えるために極めて重要となります。
パッシブマトリクス方式との違い
アクティブマトリクス方式を理解するためには、対照的な技術である「パッシブマトリクス方式（単純行列方式）」との違いを知ることが近道です。
パッシブマトリクス方式は、各画素にスイッチ（トランジスタ）を持たない、より構造がシンプルな方式です。
この方式では、縦と横に配置された電極の交点に電圧をかけることで、特定の画素を光らせます。
しかし、一度に一つの行（または列）しか制御できないため、画面全体の画素が増えるほど、一つの画素に電圧をかけられる時間が短くなってしまいます。
その結果、画面が暗くなったり、反応速度が極端に遅くなったりするという弱点がありました。
一方のアクティブマトリクス方式は、全画素を個別に駆動できるため、高解像度になっても画質の低下が起こりません。
液晶ディスプレイにおける仕組み
アクティブマトリクス方式は、液晶ディスプレイ（LCD）において飛躍的な進化を遂げました。
液晶ディスプレイでは、背後から当てるバックライトの光を、液晶分子の動きによって遮ったり通したりすることで映像を作ります。
アクティブマトリクス方式の液晶（TFT液晶）では、TFTが液晶分子に電圧をかけるタイミングを精密にコントロールします。
これにより、高速で動くスポーツの映像やアクション映画でも、残像が少ないクリアな表示が可能になります。
また、電圧を微細に調整できるため、色の濃淡（階調）を美しく表現できるのも大きなメリットです。
有機ELディスプレイにおける仕組み
近年普及が進んでいる有機EL（OLED）ディスプレイにおいても、アクティブマトリクス方式が採用されています。
これを「AMOLED（Active Matrix Organic Light Emitting Diode）」と呼びます。
有機ELは、液晶とは異なり、画素そのものが自ら発光する「自発光型」のデバイスです。
AMOLEDでは、TFTが有機EL素子に流れる電流の量を画素ごとに制御します。
自発光の強弱を瞬時にコントロールできるため、完全な「黒」を表現できる圧倒的なコントラストが実現します。
液晶以上に高速な応答速度を持つため、最新のゲーミングスマートフォンやハイエンドテレビではこの方式が必須となっています。
アクティブマトリクス方式の主なメリット
アクティブマトリクス方式が、なぜこれほどまでに普及したのでしょうか。
その理由は、現代のデジタルコンテンツに求められる高いスペックをバランスよく満たしているからです。
1. 高い応答速度
各画素に独立したスイッチがあるため、映像の切り替えが非常にスピーディーです。
これにより、動画視聴やゲームプレイ時の残像感を大幅に低減できます。
特に120Hzや240Hzといった高リフレッシュレートのモニターを実現するためには、アクティブマトリクス方式が不可欠です。
2. 高コントラストと鮮やかな色彩
狙った画素のみを正確に駆動できるため、隣り合う画素への影響（クロストーク）を最小限に抑えられます。
色の混ざりがなくなり、鮮明でクリアな発色が可能になります。
また、電圧を保持する力が高いため、明るく安定した表示を維持できるのも強みです。
3. 高解像度への対応
パッシブマトリクス方式では、4Kや8Kといった膨大な画素数を持つディスプレイを駆動することは技術的に困難です。
しかし、アクティブマトリクス方式であれば、画素が増えても制御の精度が落ちることはありません。
細かな文字や緻密なグラフィックを美しく表示できるのは、この方式のおかげと言えます。
TFTの種類と進化
アクティブマトリクス方式の中核をなすTFTにも、いくつかの種類があります。
使用される素材によって、ディスプレイの性能や用途が変わってきます。
アモルファスシリコン（a-Si）
最も一般的でコストが低いTFT素材です。
大型のテレビや安価なPC用モニターなどに広く採用されています。
製造プロセスが確立されており、大量生産に向いているという特徴があります。
低温ポリシリコン（LTPS）
電子の移動速度が非常に速い素材です。
高精細なスマートフォン用ディスプレイや、電力効率を重視するモバイル端末によく使われます。
回路を小さくできるため、ベゼル（画面の縁）の狭いデザインを実現するのにも適しています。
酸化物半導体（IGZOなど）
オフ時のリーク電流が非常に少ないという特性を持っています。
静止画を表示している際の消費電力を大幅に抑えることが可能です。
シャープが開発した「IGZO」が有名で、省電力性能を重視するノートパソコンなどに多く採用されています。
主要方式の比較表
アクティブマトリクス方式と、従来のパッシブマトリクス方式の違いを表にまとめました。
| 比較項目 | アクティブマトリクス方式 | パッシブマトリクス方式 |
|---|---|---|
| 主な駆動素子 | TFT（トランジスタ） | なし（単純電極） |
| 応答速度 | 非常に高速 | 遅い |
| コントラスト | 高い | 低い |
| 解像度 | 高解像度（4K/8K）に対応 | 低解像度に限られる |
| 製造コスト | 高い | 低い |
| 主な用途 | PC、スマホ、テレビ | 電卓、一部の計測器 |
よくある疑問：なぜ古い方式は使われないのか？
パッシブマトリクス方式は、現在ではほとんど姿を消しています。
その最大の理由は、画面を大型化・高精細化しようとした際に、物理的な限界に直面したからです。
画素数が増えれば増えるほど、各画素が光っている時間が一瞬になってしまい、非常に暗い画面になってしまいます。
また、反応が遅いためにマウスカーソルの動きすらまともに追えないという問題もありました。
これに対し、アクティブマトリクス方式は技術革新により製造コストが下がり、あらゆるデバイスで利用可能な水準にまで普及しました。
現在では、単に「映る」だけでなく、「美しく、滑らかに映る」ことが当たり前の基準となっています。
まとめ
アクティブマトリクス方式は、現代のデジタルライフを支えるディスプレイ技術の根幹です。
各画素にTFTという独立したスイッチを備えることで、高解像度、高コントラスト、そして高速な応答性を実現しています。
私たちが毎日目にする滑らかな動画や、精細な写真は、この複雑かつ精密な制御技術によって生み出されています。
今後、MicroLEDなどの次世代ディスプレイが登場しても、この「個別に画素を駆動する」というアクティブマトリクスの考え方は受け継がれていくでしょう。
次に新しいパソコンやスマートフォンを手にするときは、その画面の裏側で無数のTFTが高速に働いていることを想像してみてください。
技術の進化を知ることで、目の前のデバイスに対する理解がより一層深まるはずです。
