アキュムレータ（Accumulator）とは？CPUにおける役割と演算の仕組みを解説

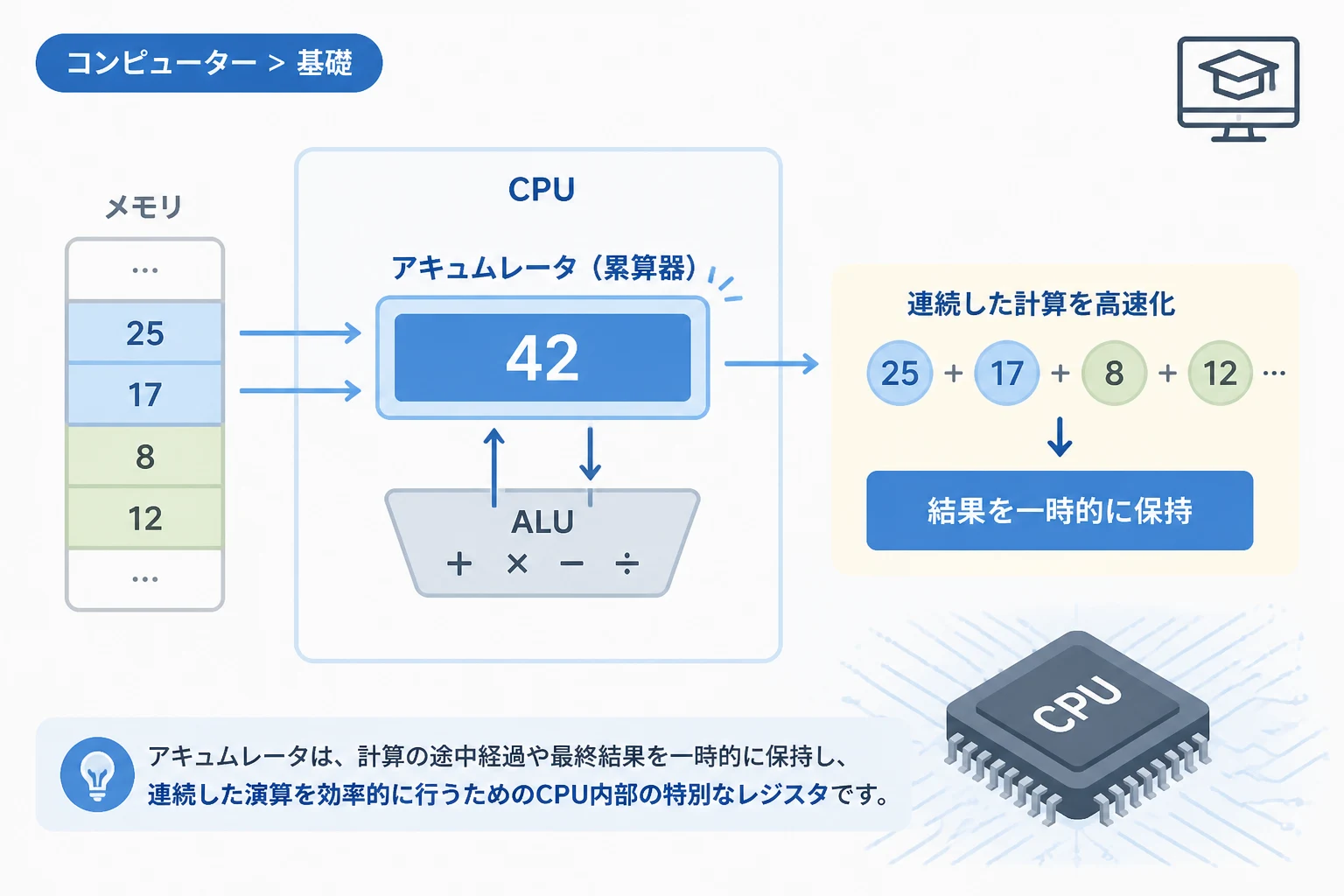

アキュムレータは、コンピュータのCPU（中央演算処理装置）内部に存在する、演算の途中経過や最終的な結果を一時的に保持するための特別なレジスタです。

現代の複雑なプロセッサにおいても、計算の基礎となるこの仕組みは、データの流れを制御する上で極めて重要な役割を担っています。

本記事では、半導体やコンピュータアーキテクチャの根幹をなすアキュムレータの定義から、具体的な演算の仕組み、さらには現代のシステムにおける立ち位置までを詳しく解説します。

アキュムレータの基本概念と定義

アキュムレータ（Accumulator）は、日本語では「累算器」と訳されることが多いコンポーネントです。

コンピュータの基本的な構成要素である「五大装置」のうち、演算装置の中に組み込まれています。

プロセッサが命令を実行する際、メモリ（RAM）から取得したデータや、直前の計算結果を一時的に格納する場所として機能します。

初期のコンピュータ設計においては、CPUが持てるレジスタの数が限られていたため、このアキュムレータが唯一の計算用作業スペースとして使われていました。

現代のCPUでは複数の汎用レジスタが搭載されていますが、依然として「計算のハブ」としての概念は引き継がれています。

アキュムレータの存在により、プロセッサは一連の連続した加算や乗算を効率的に処理することが可能になります。

CPUにおけるアキュムレータの役割

CPUの内部では、制御装置が命令を解読し、演算装置（ALU：Arithmetic Logic Unit）が実際の計算を行います。

アキュムレータはこのALUと密接に連携しており、演算の入力データと出力データの両方を保持する役割を担います。

例えば、複数の数値を合計する場合、最初の数値がアキュムレータに読み込まれます。

次に、2番目の数値がメモリから呼び出され、アキュムレータ内の数値と足し合わされます。

その合算結果は再びアキュムレータに書き戻され、次の数値との演算に備えます。

このように、「前回の結果を保持しつつ次の演算を行う」という連続的な処理がアキュムレータの主要な任務です。

もしアキュムレータがなければ、演算のたびに結果を主記憶装置（メモリ）へ書き戻さなければならず、処理速度が大幅に低下してしまいます。

演算の仕組みと実行サイクルの流れ

アキュムレータがどのように動作するかを理解するために、一般的な「フェッチ・デコード・実行サイクル」の中での動きを見てみましょう。

まず、CPUはメモリから命令を「フェッチ（取り出し）」し、その内容を「デコード（解読）」します。

命令が「アキュムレータの値にメモリの値を加算せよ」という内容であれば、ALUが起動します。

ALUは一方の入力としてアキュムレータの現在の値を使い、もう一方の入力としてメモリから読み出した値を使います。

計算が終わると、その出力は即座にアキュムレータへ上書きされます。

この一連の流れにより、プログラムは非常に高速に数値処理を継続できるのです。

以下の表は、アキュムレータを用いた演算の基本的なステップを整理したものです。

アキュムレータ・マシンとレジスタ・マシンの違い

コンピュータの設計思想（アーキテクチャ）には、アキュムレータを軸にするものと、そうでないものがあります。

「アキュムレータ・マシン」と呼ばれる古い形式のアーキテクチャでは、ほとんどの命令が暗黙的にアキュムレータを使用します。

この方式の利点は、命令の中に「どのレジスタを使うか」を指定する情報を含める必要がないため、命令の長さ（コードサイズ）を短くできる点にあります。

一方で、現代の主流である「レジスタ・レジスタ・マシン」では、多くの汎用レジスタを自由に組み合わせて計算に使用します。

汎用レジスタ方式は柔軟性が高く、複数のデータを並行して保持できるため、複雑な最適化が可能です。

しかし、回路設計が複雑になり、命令のビット数も増えるという側面を持っています。

現在でも、特定の機能を特化させたマイクロコントローラ（マイコン）やDSP（デジタル信号処理プロセッサ）では、効率化のためにアキュムレータ構造が好んで使われることがあります。

プログラミングとアキュムレータ

高水準言語（C言語やPythonなど）でプログラミングをしている際にアキュムレータを意識することはほとんどありません。

しかし、低水準なアセンブリ言語の世界では、アキュムレータは今でも具体的な命令として姿を現します。

例えば、x86アーキテクチャにおけるEAXやRAXレジスタは、歴史的にアキュムレータとしての役割を継承しています。

以下は、アキュムレータの概念を模した非常に単純なアセンブリ言語風のイメージコードです。

; メモリのアドレス100番地から値をアキュムレータにロード
LOAD 100
; アキュムレータの値に、アドレス101番地の値を足す
ADD 101
; 結果が格納されているアキュムレータの値を、アドレス102番地に保存
STORE 102

このコードでは、すべての演算が「アキュムレータ」を前提に進んでいることがわかります。

現代のプロパイラは、こうしたレジスタの特性を最大限に活かすように、ソースコードを機械語へ変換しています。

半導体技術の進化と現代のアキュムレータ

半導体プロセスの微細化が進み、一つのチップに搭載できるトランジスタ数が増大したことで、アキュムレータの形態も変化しました。

最新のCPUでは、単一のアキュムレータではなく、「スーパースケーラ」と呼ばれる技術によって複数の演算ユニットが同時に動いています。

これにより、論理的なアキュムレータは仮想化され、背後で多数の物理レジスタが割り当てられる「レジスタ・リネーミング」という高度な処理が行われています。

また、GPU（画像処理装置）やAIアクセラレータなどの分野では、膨大な数の行列演算を高速に行うために、巨大なアキュムレータ群が配置されています。

特にディープラーニングの計算では、「積和演算（MAC：Multiply-Accumulate）」が頻繁に使用されます。

これは「掛け算の結果を次々に足し合わせる」という処理であり、まさにアキュムレータの得意分野です。

半導体メーカー各社は、この積和演算をいかに省電力かつ高速に行えるかを競っており、アキュムレータ技術は再注目を浴びています。

アキュムレータを理解するメリット

ITエンジニアやハードウェア技術者にとって、アキュムレータの仕組みを知ることは、システムのボトルネックを理解する助けになります。

データがメモリとCPUの間をどのように移動し、どこで処理されるのかという基本原則は、クラウドコンピューティングからIoTデバイスまで共通しています。

特にリソースの限られた組み込みシステムの開発では、アキュムレータを効率よく使うことで、プログラムの実行速度や消費電力を最適化できます。

また、最新のプロセッサアーキテクチャのニュースを読む際にも、レジスタ構成や演算パイプラインの知識があれば、その進化の本質を捉えやすくなります。

一見すると古風な概念に見えるアキュムレータですが、その実態はデジタル計算の最も純粋で強力なメカニズムの一つなのです。

まとめ

アキュムレータは、CPU内部で演算結果を一時的に保持し、連続した計算を可能にするための重要なコンポーネントです。

コンピュータの歴史の初期から存在し、時代とともにその形態を変えながらも、演算の核心部分を支え続けてきました。

現代ではAIチップやDSPにおける積和演算の要として、その重要性はさらに高まっています。

CPUがどのようにして膨大な計算を瞬時にこなしているのかを知る上で、アキュムレータの理解は欠かせません。

この記事を通じて、半導体の内部で静かに、しかし力強く動くアキュムレータの役割を感じ取っていただければ幸いです。
