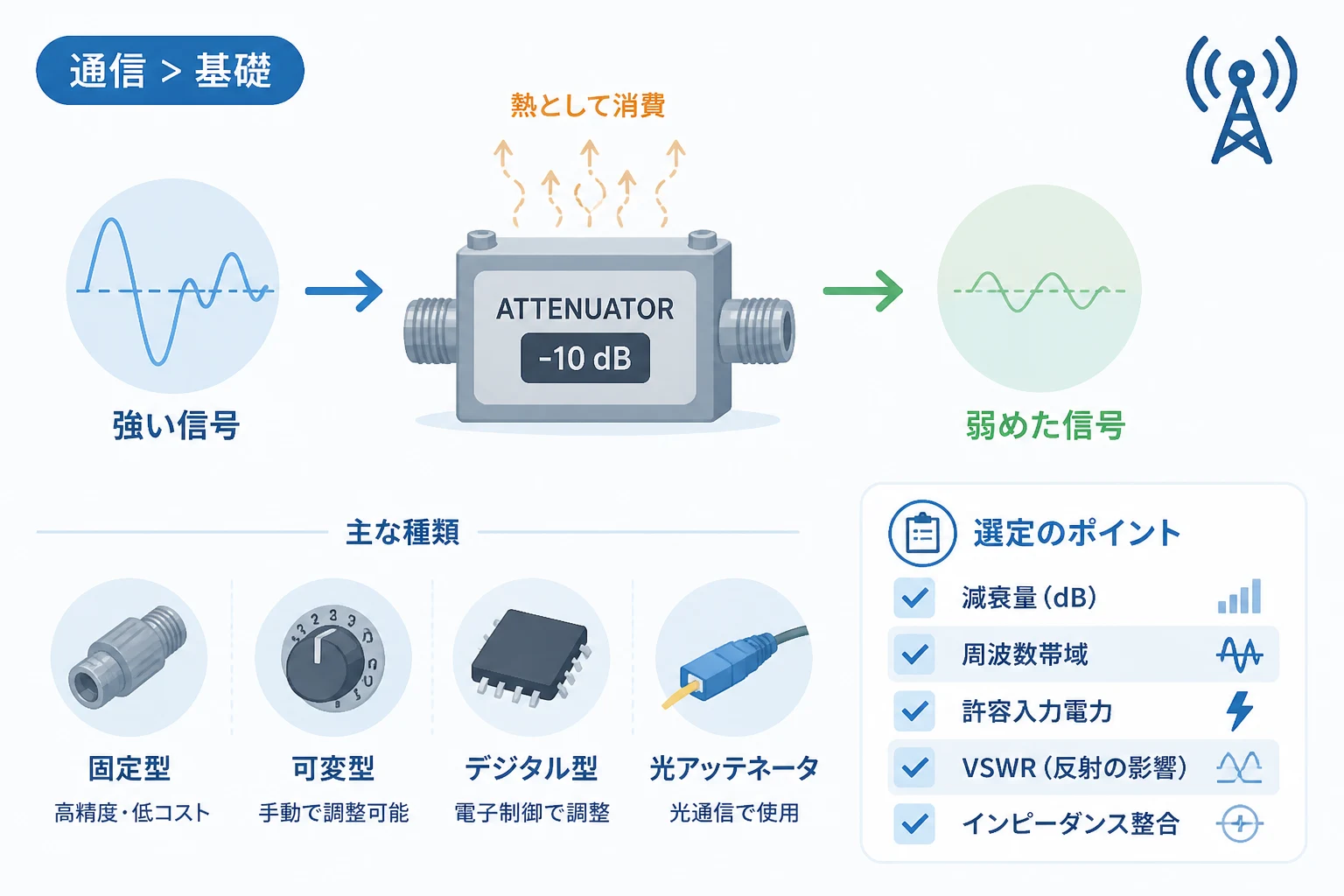

アッテネータは、電気信号や光信号の強さを適切に減衰させる役割を持つ、電子回路において不可欠なコンポーネントです。
信号の振幅を小さくすることから、日本語では「減衰器」という名称で広く知られています。
過大な信号入力による回路の破損を防いだり、信号レベルを最適な範囲に調整したりするために使用されます。
本記事では、半導体や電子回路設計の基礎となるアッテネータの仕組みから、その種類、選定時のポイントまで詳しく解説します。
アッテネータ（ATT／減衰器）とは何か
アッテネータとは、信号のエネルギーを意図的に減らすための電子部品あるいは装置のことです。
「ATT」という略称で表記されることも多く、増幅器（アンプ）とは正反対の役割を担います。
電子回路において、信号が強すぎると受信側のデバイスが飽和したり、最悪の場合は回路が焼き切れたりするリスクがあります。
アッテネータを回路の間に挿入することで、信号の波形を歪ませることなく、その振幅だけを正確に小さくすることが可能になります。
このデバイスは、高周波（RF）通信、オーディオ機器、計測機器など、非常に多岐にわたる分野で利用されています。
信号レベルの調整という重要な役割
電子機器の内部では、さまざまな信号がやり取りされていますが、それぞれの部品には受け入れ可能な信号強度の限界が存在します。
例えば、感度の高い測定器に強力な電波を直接入力すると、正確な測定ができないばかりか、故障の原因となります。
このような場合に、アッテネータを用いて適切な信号レベルまで落とす調整が行われます。
また、複数の回路間で信号のバランスを整える「インピーダンス整合」の補助として使われるケースも少なくありません。
デシベル（dB）による減衰量の表記
アッテネータの性能を表す際、最も重要な指標となるのが「減衰量」です。
減衰量は一般的にデシベル（dB）という単位を用いて表記されます。
例えば、電力を半分にする場合は約3dBの減衰、電力を10分の1にする場合は10dBの減衰と表現されます。
このように対数を用いることで、非常に大きな減衰率から小さな減衰率までをシンプルに扱うことができます。
アッテネータの基本的な仕組み
アッテネータがどのように信号を減衰させているのか、その物理的な仕組みを理解することは設計において重要です。
基本的には、入力された電気エネルギーの一部を「熱」として消費させることで、出力される信号を弱めています。
この仕組みを実現するために、多くのアッテネータでは「抵抗器」の組み合わせが利用されています。
抵抗ネットワークによる減衰
最も一般的なアッテネータは、複数の抵抗器を特定の形に配置した回路構成を持っています。
単純に抵抗を直列につなぐだけでは、信号の反射が起こりやすくなり、回路全体の特性が悪化してしまいます。
そのため、入力側から見ても出力側から見ても抵抗値（インピーダンス）が変わらないような特殊な回路構成が採用されます。
代表的な回路構成には、以下の2つの形式があります。
π型（パイ型）回路
π型回路は、その形状がギリシャ文字の「π」に似ていることから名付けられました。
1つの直列抵抗と、その両端から地面（GND）に向かって接続された2つの並列抵抗で構成されます。
回路が左右対称であるため、入出力の方向を問わず同じ特性を得やすいというメリットがあります。
高周波回路において非常に汎用性が高く、基板上に実装する際にも配置しやすい構造です。
T型回路
T型回路は、文字通りアルファベットの「T」の字のような形状をしています。
2つの直列抵抗の接続点から、1つの並列抵抗が地面に向かって伸びる構成です。
π型と同様にインピーダンス整合を取りやすく、減衰量の計算が比較的容易であるという特徴があります。
扱う電力の大きさや必要な減衰量、部品の配置スペースによってπ型と使い分けられます。
インピーダンス整合の重要性
アッテネータを使用する上で避けて通れないのが、インピーダンスの整合です。
多くの高周波回路や映像信号回路では、インピーダンスが50Ω（オーム）や75Ωに規定されています。
アッテネータの入出力インピーダンスがシステムの規定値と一致していないと、信号の反射が発生します。
反射が起きると、信号にノイズが混じったり、意図した減衰量が得られなかったりする不具合が生じます。
そのため、アッテネータは単に信号を弱めるだけでなく、回路のインピーダンスを維持する役割も同時に果たしています。
アッテネータの種類と特徴
アッテネータには、その用途や操作方法に応じていくつかの種類が存在します。
ここでは、代表的な4つのカテゴリーについて詳しく解説します。
固定アッテネータ（固定パッド）
固定アッテネータは、あらかじめ決められた一定の減衰量（例：3dB、6dB、10dB）を持つ部品です。
一度回路に組み込むと、その減衰値を変更することはできません。
非常に小型で安価なチップタイプのものから、放熱板を備えた大型のコネクタタイプまで様々です。
構造がシンプルであるため、周波数特性が優れており、信頼性が高いという特徴があります。
基板上のレベル調整や、測定器の入力保護などの用途で最も一般的に使用されています。
可変アッテネータ
可変アッテネータは、ユーザーが手動で減衰量を変更できるタイプのアッテネータです。
つまみを回して連続的に値を変化させるタイプや、スイッチで段階的（ステップ状）に切り替えるタイプがあります。
実験や調整の現場において、最適な信号レベルをその場で探る必要がある場合に便利です。
ステップ式のものは、1dBステップや10dBステップなど、正確な減衰量を設定できるため、精密な試験に適しています。
デジタルアッテネータ（DAT）
デジタルアッテネータは、外部からのデジタル信号によって減衰量を制御する半導体ICです。
内部に複数の抵抗ネットワークと電子スイッチ（FETなど）を備えています。
マイコンやFPGAなどの制御デバイスからシリアル通信などで指令を送り、瞬時に減衰量を切り替えることが可能です。
無線基地局やスマートフォンの送信出力制御など、高度な自動制御が必要な現代の電子機器に欠かせない存在です。
高速な切り替えが可能であり、機械的な可動部がないため長寿命であるという利点があります。
光アッテネータ
これまで説明した電気的なアッテネータに対し、光ファイバー通信で使用されるのが光アッテネータです。
光の強度を一定の割合で減少させるために、特殊なフィルタや光を散乱させる技術が使われています。
光通信では、受光器（フォトダイオード）への光入力が強すぎるとエラー率が上昇してしまうため、アッテネータによる調整が必須となります。
固定型と可変型があり、通信インフラの構築や保守において重要な役割を担っています。
主なアッテネータの比較表
各アッテネータの特徴をまとめると、以下のようになります。
| 種類 | 減衰量の変更 | 主なメリット | 主な用途 |
|---|---|---|---|
| 固定型 | 不可 | 周波数特性が良く、安価で小型 | 回路設計時のレベル固定、入力保護 |
| 可変型（手動） | 可能（手動） | 直感的な調整が可能 | 実験、音響調整、メンテナンス |
| デジタル型 | 可能（電子制御） | 高速・精密な自動制御が可能 | 無線通信機器、高精度試験装置 |
| 光型 | 種類による | 光信号を直接減衰できる | 光通信ネットワーク、光測定 |
アッテネータを選定する際の重要なパラメータ
適切なアッテネータを選ぶためには、スペックシートに記載されている数値を正しく理解する必要があります。
ここでは、特に注目すべき4つのポイントを挙げます。
減衰量（Attenuation）
最も基本となるパラメータで、どの程度信号を弱めたいかに基づいて決定します。
必要な減衰量が固定されている場合は固定型を、調整が必要な場合は可変型やデジタル型を選択します。
「減衰量精度」という項目もあり、設定値に対してどれだけの誤差が許容されるかも確認が必要です。
使用周波数帯域（Frequency Range）
アッテネータには、正常に動作する周波数の上限と下限があります。
特に高周波（GHz帯）で動作させる場合、周波数が高くなるほど寄生容量や寄生インダクタンスの影響で、特性が劣化しやすくなります。
自分の扱う信号の周波数が、アッテネータの動作範囲内に収まっていることを必ず確認してください。
許容入力電力（Power Handling）
アッテネータはエネルギーを熱に変えるため、耐えられる電力には限界があります。
許容範囲を超える大きな電力を入力すると、内部の抵抗器が過熱し、焼損する恐れがあります。
単位はW（ワット）やdBmで表記されますが、余裕を持った定格のものを選ぶのが鉄則です。
VSWR（電圧定在波比）
VSWRは、信号の反射がどれだけ少ないかを示す指標です。
理想的な値は1.0ですが、実際には1.2や1.5といった値が一般的です。
VSWRが1に近いほど、信号の反射が少なく、高品質な伝送が可能であることを意味します。
アッテネータの主な活用シーン
具体的な利用例を見ることで、アッテネータの必要性がより明確になります。
無線通信における送信出力調整
スマートフォンのような無線端末や基地局では、周囲の環境に合わせて送信電力を細かく変える必要があります。
電波が強すぎると混信の原因になり、弱すぎると通信が途切れてしまうからです。
ここでデジタルアッテネータが使用され、リアルタイムで最適な出力レベルに制御されています。
測定器の入力保護
スペクトラムアナライザやオシロスコープなどの高価な測定機器は、入力できる信号の強さに制限があります。
未知の信号を測定する際、まずはアッテネータを介して信号を十分に弱めてから入力するのがエンジニアの常識です。
これにより、高価な測定器のフロントエンド回路を過大入力から守ることができます。
音響システムのハウリング防止
オーディオの世界でも、アッテネータは頻繁に使用されます。
アンプの出力がスピーカーに対して大きすぎる場合や、マイク入力の感度が高すぎて音が割れてしまう場合に活用されます。
ボリュームノブ（可変抵抗器）も一種のアッテネータと言えますが、より高音質なシステムでは固定抵抗を切り替えるステップ式アッテネータが好まれます。
アッテネータ使用時の注意点
アッテネータを正しく使いこなすためには、いくつか注意すべき落とし穴があります。
熱対策の必要性
大電力のアッテネータを使用する場合、部品本体がかなりの高温になることがあります。
熱がこもると抵抗値が変化し、減衰量が設計値からズレてしまう原因になります。
必要に応じてヒートシンク（放熱板）を取り付けたり、風通しの良い場所に配置したりする配慮が必要です。
直列接続による減衰量の加算
複数のアッテネータを直列に接続すると、その合計の減衰量を得ることができます。
例えば、10dBと20dBのアッテネータをつなげば、合計で30dBの減衰となります。
ただし、接続箇所が増えるほど反射（VSWR）の影響も累積していくため、過度な多段接続は避けるべきです。
インピーダンスの不一致を避ける
前述の通り、50Ωのシステムには50Ωのアッテネータ、75Ωのシステムには75Ωのものを使うのが基本です。
これらを混在させると、反射によって波形が乱れ、通信品質が著しく低下します。
購入時には、コネクタの形状だけでなく、内部インピーダンスの仕様を必ずチェックしましょう。
まとめ
アッテネータ（ATT／減衰器）は、電子回路の安全な動作と高品質な信号伝送を支える、地味ながらも非常に重要な部品です。
信号を単に弱めるだけでなく、インピーダンスを維持しながら正確なレベル調整を行うという繊細な役割を担っています。
固定型、可変型、デジタル型など、用途に応じた適切な種類を選択することで、システムの性能を最大限に引き出すことができます。
特に高周波設計や精密な計測においては、周波数特性やVSWR、許容電力といったパラメータを十分に考慮することが成功の鍵となります。
今回解説した基礎知識を参考に、自身が扱うシステムに最適なアッテネータを選定し、安定した回路設計に役立ててください。
