ネットワーク構築において、スイッチングハブやルーターの背面に見かける「アップリンク（Uplink）」という言葉に疑問を持ったことはないでしょうか。
アップリンクポートは、複数のネットワーク機器を相互に接続し、ネットワークの規模を拡張するために欠かせない重要なインターフェースです。
かつては物理的なスイッチで切り替えるモデルも多かったのですが、現代では技術の進歩によりその形状や役割も多様化しています。
本記事では、アップリンクポートの定義からカスケード接続の仕組み、通常のLANポートとの違いについて詳しく解説します。
アップリンクポートとは何か
アップリンクポートとは、ネットワークハブやスイッチングハブを、さらに上位のネットワーク機器に接続するための専用ポートのことです。
通常、ハブにはパソコンやプリンターなどの「端末」を接続するためのポートが複数備わっていますが、これらは「ダウンリンクポート」や「通常ポート」と呼ばれます。
これに対し、アップリンクポートは別のハブやルーターといった「ネットワーク機器同士」を接続するために設計されています。
家庭用の安価なスイッチングハブではすべてのポートが自動判別されるため、専用のアップリンクポートが独立して用意されていないこともあります。
しかし、法人向けの業務用スイッチや一部の高機能モデルでは、依然として特定のポートがアップリンク用として定義されていることが一般的です。
このポートを利用することで、複数のスイッチを数珠つなぎにするカスケード接続を効率的に行うことが可能となります。
カスケード接続の基本概念

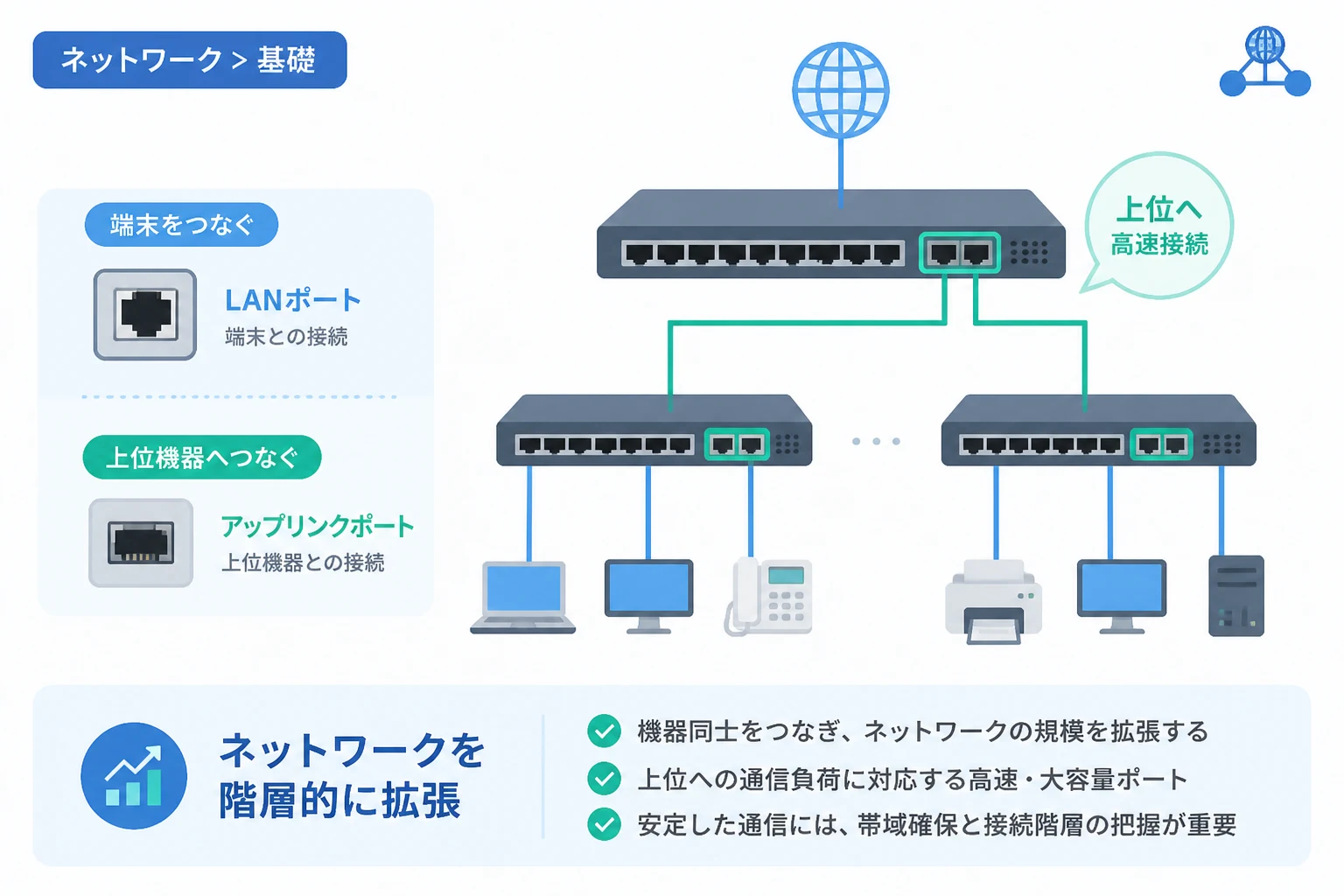

カスケード接続とは、1台のスイッチングハブのポートと、もう1台のスイッチングハブのポートを接続し、利用できるLANポートの総数を増やす手法のことです。
オフィスなどで端末が増えた際に、壁のLANコンセントが足りなくなると、新しいハブを継ぎ足して対応しますが、この接続形態そのものを指します。
アップリンクポートはこのカスケード接続を安全かつ確実に行うために重要な役割を果たしています。
複数スイッチの連携による拡張性
ネットワークの設計において、すべての端末を1台の巨大なスイッチに集約させるのは物理的な配線距離の限界から困難です。
そこで、各フロアや各部署に配置した小型のスイッチを、建物の中枢にある上位スイッチへ接続する構成が取られます。
このとき、下位のスイッチから見て「上の階層」へと向かう接続経路をアップリンクと呼びます。
カスケード接続を適切に行うことで、理論上は非常に多くの端末を同一のネットワークに参加させることができます。
アップリンクポートと通常のLANポートの決定的な違い
物理的なコネクタの形状は、通常のLANポートもアップリンクポートも同じRJ-45という規格であり、見た目での判別は困難です。
しかし、内部の電気的な配線構造には明確な違いが存在します。
内部配線の規格（MDIとMDI-X）
イーサネット通信において、データを送信するピンと受信するピンの割り当てには2つの規格があります。
パソコンなどの端末側が採用している規格をMDI（Medium Dependent Interface）と呼びます。
一方で、ハブやスイッチの通常ポート側が採用している、送信と受信を入れ替えた規格をMDI-X（MDI Crossover）と呼びます。
通常、MDI（パソコン）とMDI-X（スイッチ）を接続すると、送信側と受信側が正しく噛み合うため、通信が成立します。
しかし、スイッチ同士（MDI-X同士）を通常のポートで接続してしまうと、送信ピン同士がぶつかってしまい通信ができません。
この問題を解決するために、スイッチ側にありながら端末と同じ配線（MDI）を持つポートが、アップリンクポートなのです。
ストレートケーブルとクロスケーブルの関係性
かつてのネットワーク環境では、接続する機器の組み合わせによってケーブルの種類を使い分ける必要がありました。
同じ役割の機器同士（スイッチ対スイッチなど）を接続する場合には、内部で配線を交差させた「クロスケーブル」を使用するのが原則でした。
しかし、アップリンクポートを備えたスイッチであれば、内部ですでに配線が調整されているため、一般的な「ストレートケーブル」のままカスケード接続が可能になります。
| 接続の組み合わせ | 通常ポート同士 | アップリンクポート使用 |
|---|---|---|
| 使用するケーブル | クロスケーブル | ストレートケーブル |
| 配線規格の対応 | MDI-X と MDI-X | MDI-X と MDI |
現代の主流技術「Auto MDI/MDI-X」の役割
最近のスイッチングハブのほとんどには、Auto MDI/MDI-Xという自動判別機能が搭載されています。
これは、ポートに差し込まれたケーブルがストレートかクロスかを自動で検知し、内部の回路を電子的に切り替える技術です。
この機能の普及により、どのポートにどの機器を接続しても自動的に通信ができるようになりました。
その結果、物理的に「アップリンク専用」と印字されたポートを持つ製品は減少傾向にあります。
しかし、ネットワークの論理的な設計図においては、依然として上位機器への接続経路を「アップリンク」と呼称し、区別しています。
アップリンクポートを利用する際のメリットと注意点
単にポートを増やすだけでなく、アップリンクポートを活用することには運用上のメリットがいくつかあります。
通信帯域の確保とボトルネック対策
下位のスイッチに接続された複数の端末が同時に通信を行うと、上位スイッチへ向かう一本の回線に負荷が集中します。
この現象を「ボトルネック」と呼び、通信速度低下の原因となります。
そのため、高機能なスイッチでは、アップリンクポートだけを高速な規格にしている場合があります。
例えば、端末用ポートが「1Gbps」であるのに対し、アップリンクポートだけが「10Gbps」に対応しているといった製品構成です。
これにより、複数の端末からのデータを束ねて上位へ送る際の帯域不足を解消できます。
カスケード接続の段数制限（ホップ数）
アップリンクポートを使ってハブを際限なくつなぎ合わせることができるわけではありません。
特に古い規格のハブ（リピーターハブ）では、電気信号の減衰や遅延の問題から、接続できる段数に厳しい制限がありました。
現代のスイッチングハブではこの制限は大幅に緩和されていますが、それでも過度な多段接続は避けるべきです。
接続段数が増えるほど、データの転送遅延（レイテンシ）が蓄積され、ネットワークの安定性が損なわれる可能性があるためです。
一般的には、中心となるコアスイッチから3段階程度の階層に留めるのが理想的な設計とされています。
ハイエンド機器におけるSFPポートとアップリンク
企業向けのL2スイッチやL3スイッチでは、アップリンクポートとしてSFP（Small Form-factor Pluggable）ポートが搭載されていることが多いです。
SFPポートは、金属のLANケーブルではなく、光ファイバーを差し込むための専用モジュールを取り付けるためのスロットです。
光ファイバーを利用することで、数キロメートルといった長距離のアップリンク接続が可能になります。
また、電気的なノイズの影響を受けないため、工場やビル間接続などの過酷な環境でのアップリンクとして非常に有用です。
一部の製品では、通常のLANポート（RJ-45）とSFPポートが「コンボポート」として排他的に設計されていることもあるため、導入時の仕様確認が重要です。
まとめ
アップリンクポートは、ネットワークの階層構造を支える重要なインターフェースです。
かつてはMDI/MDI-Xといった配線規格の違いを吸収するための物理的な仕組みとして重要視されていました。
現在はAuto MDI/MDI-X機能によって物理的な制約は少なくなりましたが、帯域幅の確保や長距離伝送といった「上位への接続」という役割は変わりません。
ネットワークの拡張を行う際は、アップリンクの通信速度やカスケード接続の階層を意識することで、安定した通信環境を構築することができます。
もしお手持ちのスイッチに「Uplink」と書かれたポートがあれば、それはネットワークの「上流」へつながる大切な通り道であると認識しておきましょう。
