レイキャスティングとは？仕組みやレイトレーシングとの違いをわかりやすく解説

現代のコンピュータグラフィックス（CG）において、奥行きのある3次元空間を平面のディスプレイに映し出す技術は欠かせない要素となっています。

その基礎を支える重要なアルゴリズムの一つが、今回解説する「レイキャスティング」です。

ゲーム開発の黎明期から現代の高度なシミュレーションまで幅広く活用されているこの技術について、その基本概念を紐解いていきましょう。

レイキャスティングの定義と基本的な概念

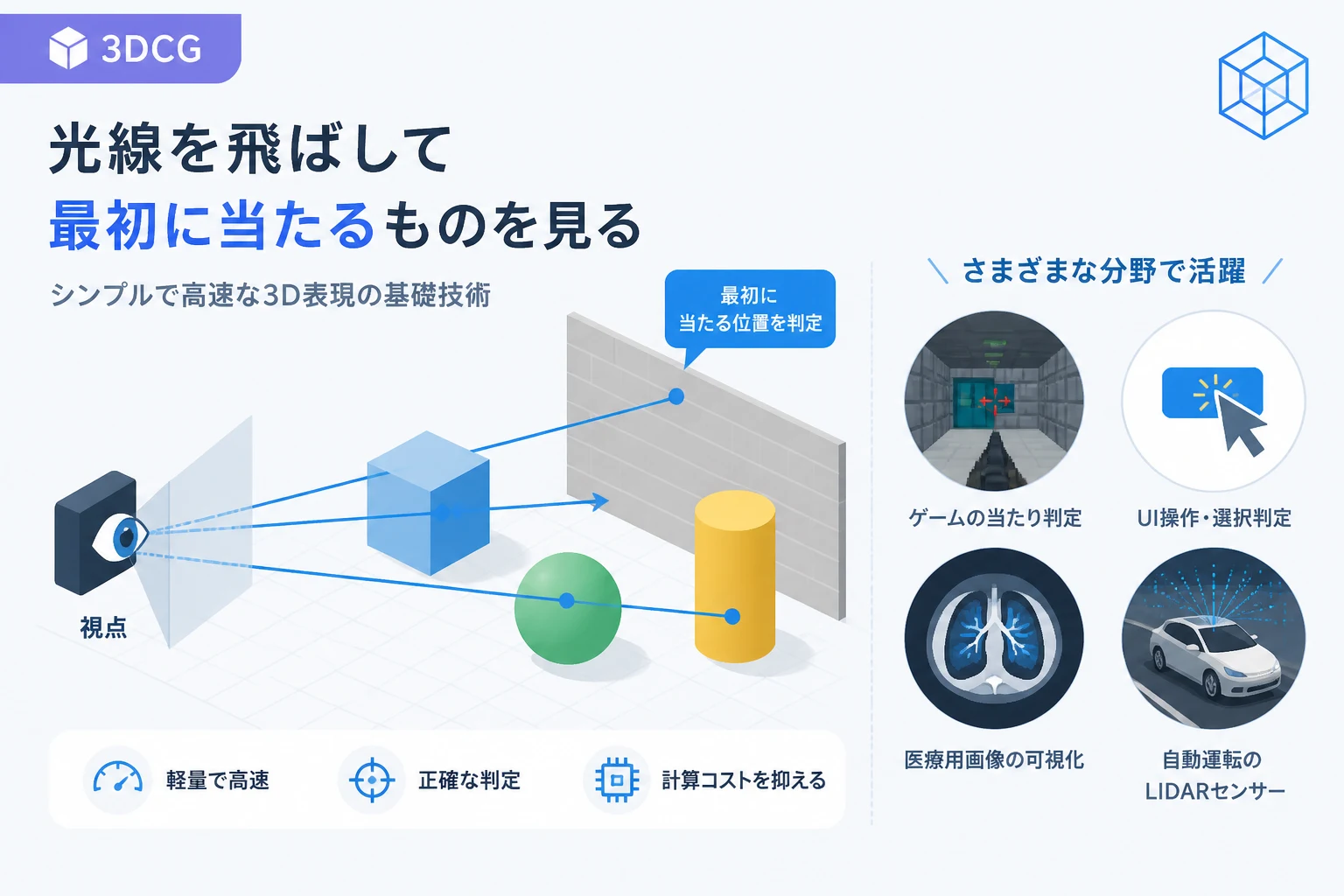

レイキャスティング（Ray Casting）とは、仮想的な3次元空間内に視点から「光線（レイ）」を放ち、それが最初に衝突する物体を特定することで描画を行う手法です。

この名称は、英語の「Ray（光線）」と「Casting（投げる、放つ）」を組み合わせた言葉に由来しています。

私たちが現実世界で物を見るとき、光は物体に反射して目に届きますが、レイキャスティングではその逆のプロセスを計算機上で行います。

具体的には、画面上の各ピクセルに対応する方向へ視線を飛ばし、その線上に何が存在するかを判定します。

この技術の最大の特徴は、「2次元の情報を基に3次元的な表現を高速に生成できる」という点にあります。

完全な3次元幾何学計算を行う手法に比べ、計算負荷を大幅に抑えられるため、ハードウェアの性能が限られていた時代から重宝されてきました。

現在では、単なる描画手法としてだけでなく、衝突判定やセンサーのシミュレーションなど、多様な分野で応用されています。

レイキャスティングの仕組みを詳しく解説

レイキャスティングのプロセスは、大きく分けていくつかのステップで構成されています。

まず、仮想空間内に「視点（カメラ）」と「投影面（スクリーン）」を設定することから始まります。

投影面は無数のピクセルによって構成されており、それぞれのピクセルに対して視点から一本の直線を定義します。

この直線こそが、アルゴリズムの核となる「レイ」です。

1. レイの発射と走査

視点から特定のピクセルを通るようにレイを空間内へ送り出します。

このとき、レイは数学的なベクトルとして表現され、始点と方向の情報を持っています。

プログラムは、このレイが空間内を進むにつれて、定義されたオブジェクト（壁や物体）と交差するかどうかを順番に計算していきます。

2. 交差判定（インターセクション）

レイがオブジェクトに当たったかどうかを判断する工程を「交差判定」と呼びます。

最もシンプルなレイキャスティングでは、レイが「最初に衝突した点」のみを重要視します。

衝突が確認された場合、その点から視点までの距離を測定します。

この距離情報こそが、画面上での物体の大きさを決定する重要なパラメータとなります。

3. ピクセルへの色情報の割り当て

距離が判明したら、その情報を基に画面上のピクセルの色を決定します。

遠くにある物体は小さく（あるいは暗く）、近くにある物体は大きく（あるいは明るく）描画することで、視覚的な遠近感を生み出します。

テクスチャマッピングを組み合わせる場合は、衝突した箇所のテクスチャ座標を参照して、より詳細なグラフィックスを表現します。

レイキャスティングとレイトレーシングの違い

レイキャスティングと混同されやすい技術に「レイトレーシング」がありますが、これらは似て非なるものです。

どちらも「光線を追跡する」という点では共通していますが、その計算の深さと目的が大きく異なります。

以下の表で、両者の主な違いを整理しました。

レイトレーシングは、光が物体に当たった後、さらに別の場所へ反射したり透明な物体を透過したりする様子をシミュレートします。

一方でレイキャスティングは、「一次レイ（最初に放たれた光線）」の衝突で計算を終了します。

この簡略化によって、レイキャスティングはリアルタイム性が求められる場面で圧倒的なパフォーマンスを発揮します。

レイキャスティングの歴史とゲーム業界への貢献

レイキャスティングを語る上で欠かせないのが、1990年代初頭のコンピュータゲームの歴史です。

当時、パソコンの処理能力は現代とは比較にならないほど低く、完全な3Dポリゴンをリアルタイムで動かすことは困難でした。

その限界を突破するために採用されたのが、レイキャスティングによる「2.5D」表現です。

特に1992年にリリースされた「Wolfenstein 3D」は、この技術を世界に知らしめた金字塔的な作品として知られています。

このゲームでは、床と天井を水平に固定し、壁を垂直な柱の集合体として計算することで、驚異的なスピードでの3D描画を実現しました。

プレイヤーが移動するたびに、画面の横幅分のレイを飛ばし、壁までの距離に応じて垂直な線を描き込むというシンプルな仕組みでした。

この手法は後に「DOOM」などの作品へと進化し、現在のFPS（ファーストパーソン・シューティング）というジャンルの礎を築きました。

現代におけるレイキャスティングの主な用途

最新のゲームではポリゴンによる描画が主流となりましたが、レイキャスティングが廃れたわけではありません。

むしろ、その軽量さと正確さを活かして、目に見えない部分で多くのシステムを支えています。

1. 当たり判定（コリジョン・ディテクション）

ゲーム内でキャラクターが壁にぶつかるか、あるいは弾丸が敵に命中するかを判定する際、レイキャスティングが頻繁に使われます。

銃を撃った瞬間に、銃口から不可視のレイを放ち、そのレイが敵のモデルに当たったかどうかを瞬時に計算します。

これにより、弾丸の弾道を物理的にシミュレートしなくても、高速かつ正確な射撃判定が可能になります。

2. 医療分野におけるボリュームレンダリング

CTスキャンやMRIで取得した3次元データを視覚化する際にも、レイキャスティングの技術が応用されています。

体内の断面データを積み重ねた塊（ボリューム）に対してレイを飛ばし、密度に応じた色を付けることで、体内の様子を立体的に表示します。

これは「ボリューム・レイキャスティング」と呼ばれ、診断や手術のシミュレーションにおいて極めて重要な役割を担っています。

3. ロボット工学とLIDARセンサー

自動運転車や自律走行ロボットに搭載されるLIDAR（ライダー）センサーは、物理的なレイキャスティングを行っていると言えます。

実際にレーザーを周囲に照射し、反射して戻ってくるまでの時間を計ることで、周囲の地形を3次元的に把握します。

この取得したデータを処理するアルゴリズムの多くは、レイキャスティングの理論に基づいています。

4. ユーザーインターフェース（UI）の操作

3D空間内でマウスをクリックしたとき、どのオブジェクトが選ばれたかを特定する「ピッキング」という処理にも使われます。

クリックした位置からカメラの奥に向かってレイを飛ばし、最初に衝突した3Dモデルを「クリックされた対象」として認識します。

レイキャスティングの数学的な背景

ここでは、プログラミングでレイキャスティングを実装する際の基本的な考え方を、簡略化したコードと共に紹介します。

一般的に、2Dマップ上でのレイキャスティングには「DDA（Digital Differential Analyzer）」というアルゴリズムがよく用いられます。

DDAは、グリッド状に区切られたマップをレイが横切る際、どのマス目に当たったかを効率的に計算する手法です。

// レイキャスティングの簡略化した擬似コード例
void castRay(double cameraX, double playerX, double playerY, double dirX, double dirY) {
    // レイの方向ベクトルを計算
    double rayDirX = dirX + planeX * cameraX;
    double rayDirY = dirY + planeY * cameraX;

    // 現在のマップ上の座標（格子状のインデックス）
    int mapX = int(playerX);
    int mapY = int(playerY);

    // レイが次のマスの境界線に到達するまでの距離
    double sideDistX, sideDistY;

    // 衝突判定のループ
    bool hit = false;
    while (!hit) {
        // 次のグリッドへ移動
        if (sideDistX < sideDistY) {
            sideDistX += deltaDistX;
            mapX += stepX;
        } else {
            sideDistY += deltaDistY;
            mapY += stepY;
        }

        // 壁（値が0より大きいマス）に当たったか確認
        if (worldMap[mapX][mapY] > 0) {
            hit = true;
        }
    }

    // ヒットした位置までの垂直距離を算出し、壁の高さを描画
}

このコードは、視点から飛ばしたレイがマップ上のグリッドを一つずつチェックし、壁を発見するまで繰り返す様子を示しています。

各ピクセルごとにこの計算を並列で行うことで、高速な画面更新が可能になります。

レイキャスティングのメリットとデメリット

技術を選択する際には、その長所と短所を正しく理解しておくことが重要です。

メリット

計算効率の良さが最大のメリットです。

各ピクセルの計算が独立しているため、マルチコアプロセッサやGPUとの親和性が非常に高いです。

また、複雑なポリゴンデータを必要とせず、シンプルな2次元マップから擬似的な3D空間を生成できる点も魅力です。

実装が比較的容易であるため、プログラミング教育や独自のゲームエンジン開発の入門としても適しています。

デメリット

一方で、「表現の制限」が大きな課題となります。

基本的に「視点から見える最初の面」しか計算しないため、鏡のような反射や、ガラス越しに見える景色などの複雑な光学現象を表現できません。

また、古典的なレイキャスティングでは、上下を見渡す動作や、段差のある複雑な地形の表現に制約が生じることがあります。

これらの高度な表現を求める場合は、より複雑なラスタライズ法やレイトレーシングへの移行が必要になります。

今後の展望

レイキャスティングは古い技術だと思われがちですが、その応用範囲は広がり続けています。

特にメタバースやデジタルツインといった分野では、広大な空間内の軽量な当たり判定アルゴリズムとして欠かせない存在です。

また、Webブラウザ上で動作する軽量な3Dコンテンツにおいても、リソース消費を抑えるためにこの技術が再評価されています。

ハードウェアの進化に伴い、かつては不可能だった高度なレイキャスティングがモバイルデバイスでも容易に実行できるようになりました。

今後も、シンプルかつ強力な基礎技術として、レイキャスティングは進化を続けていくことでしょう。

まとめ

レイキャスティングは、3Dグラフィックスの世界において、効率と表現を両立させるために生み出されたスマートな解決策です。

視点から光線を飛ばして物体を探るという直感的な仕組みは、初期のゲーム体験を革命的に変え、現代の多様な技術へと受け継がれています。

レイトレーシングのような豪華な視覚効果はありませんが、その圧倒的な動作の軽快さは、今なお多くのシステムにおいて不可欠な強みとなっています。

この記事を通じて、レイキャスティングの仕組みや重要性について理解を深めていただければ幸いです。

CG技術の基礎を学ぶことは、より高度なレンダリング手法や物理シミュレーションを理解するための大きな一歩となるでしょう。
