現代のコンピュータグラフィックスにおいて、画面に映し出される映像の美しさやリアリティを左右する最も重要な要素の一つが「シェーダ」です。

3DCG制作やゲーム開発に携わっている方であれば、一度はその名前を耳にしたことがあるのではないでしょうか。

シェーダは、単に影をつけるための機能ではなく、光の反射や物体の質感、さらには特殊な視覚効果までを制御する高度なプログラムを指します。

この記事では、シェーダの基本的な仕組みから代表的な種類、そして現代のデジタル表現においてどのような役割を果たしているのかを詳しく解説します。

目次 [ close ]
  1. シェーダ（Shader）の定義と基本的な役割
  2. プログラマブルシェーダの登場による革命
  3. グラフィックスパイプラインにおけるシェーダの流れ
  4. 代表的なシェーダの種類
    1. 頂点シェーダ（Vertex Shader）
    2. フラグメントシェーダ / ピクセルシェーダ（Fragment / Pixel Shader）
    3. ジオメトリシェーダ（Geometry Shader）
    4. テッセレーションシェーダ（Tessellation Shader）
    5. コンピュートシェーダ（Compute Shader）
  5. シェーダによる質感表現の仕組み
    1. PBR（物理ベースレンダリング）
    2. ライティングモデル
    3. 法線マッピング（ノーマルマップ）
  6. 主なシェーダ言語
  7. ノンフォトリアリスティックレンダリング（NPR）
  8. 近年のトレンド：リアルタイムレイトレーシング
  9. まとめ

シェーダ（Shader）の定義と基本的な役割

シェーダ（Shader）とは、3次元コンピュータグラフィックスにおいて、オブジェクトの表面の明るさや色、質感を計算するためのプログラムのことです。

もともとは「Shade（影）」という言葉に由来しており、文字通り物体に影をつけるための仕組みとして誕生しました。

しかし、技術の進化とともにその役割は飛躍的に拡大し、現在では「光と物質の相互作用をシミュレーションする計算機」としての側面が強くなっています。

3DCGの世界では、ポリゴンと呼ばれる多角形の集合体で形状を作りますが、それだけでは単なる無機質な立体の枠組みに過ぎません。

その枠組みに対して、金属のような光沢、布のような柔らかさ、水のような透明感を与えるのがシェーダの役割です。

GPU（画像処理装置）上で動作するこのプログラムは、リアルタイムで膨大な計算を行い、私たちの目に届く最終的なピクセルの色を決定しています。

つまり、シェーダの出来栄えが、そのまま映像のクオリティに直結すると言っても過言ではありません。

プログラマブルシェーダの登場による革命

かつて、3DCGの処理はハードウェアによってあらかじめ決められた固定的な計算手法、いわゆる「固定機能パイプライン」で行われていました。

この時代、開発者はグラフィックスカードが用意した限られたパラメータを調整することしかできず、表現の幅には限界がありました。

しかし、2000年代初頭に「プログラマブルシェーダ」が登場したことで、状況は一変しました。

プログラマブルシェーダとは、開発者が独自のプログラムを記述してGPUに実行させることができる仕組みのことです。

これにより、物理法則を無視したアーティスティックな表現や、極めて写実的な光学シミュレーションが自由に行えるようになりました。

現在のゲームエンジンや映画製作で使われるレンダラーは、ほぼすべてがこのプログラマブルシェーダの技術をベースに構築されています。

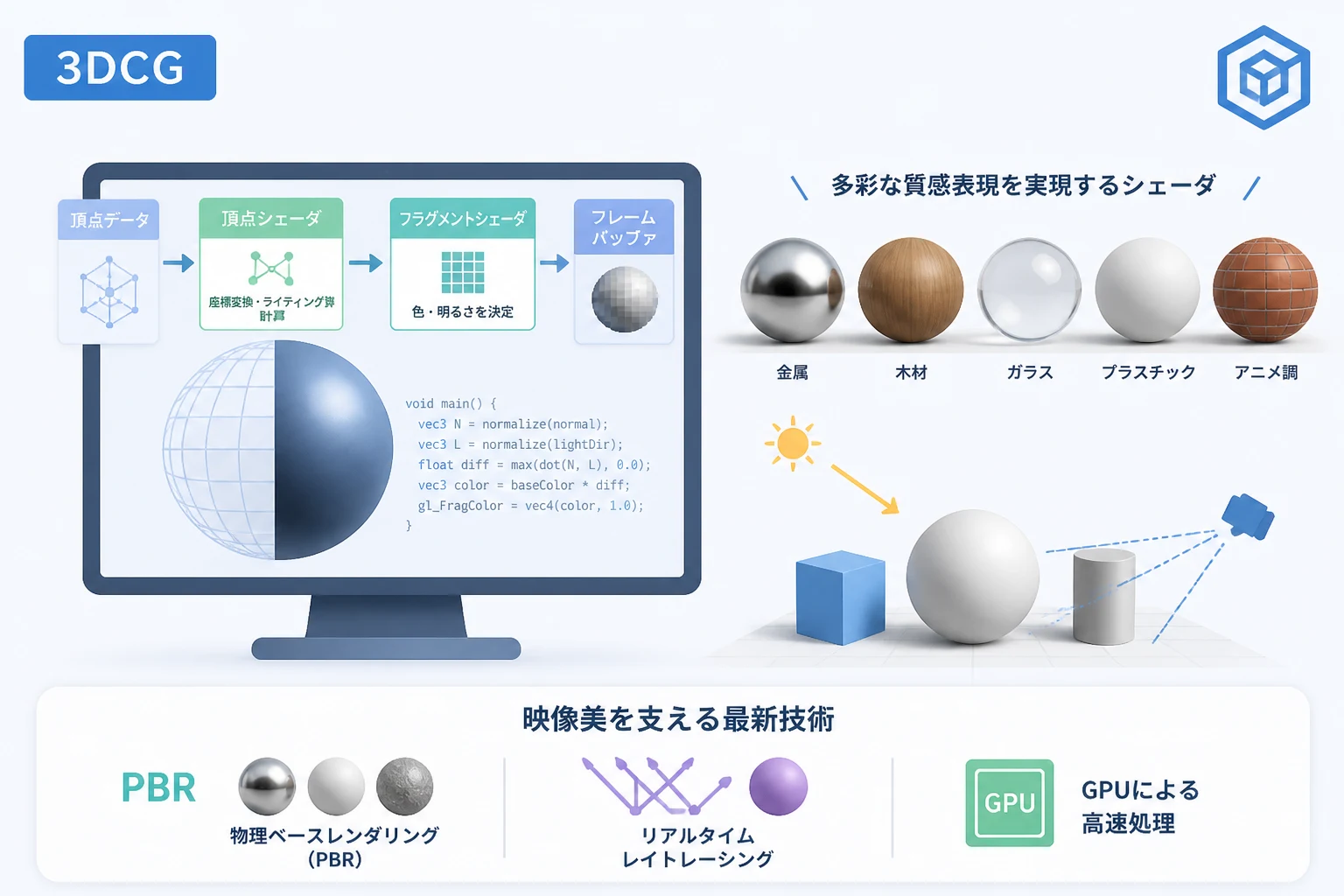

グラフィックスパイプラインにおけるシェーダの流れ

シェーダがどのように機能するかを理解するためには、「グラフィックスパイプライン」という処理の流れを知る必要があります。

3Dモデルのデータが画面上のピクセルになるまでには、複数のステージを経由します。

ステージ名主な役割
頂点シェーダ3Dモデルを構成する頂点の位置計算や座標変換を行う。
テッセレーションポリゴンを細分化し、より滑らかな形状を作り出す。
ジオメトリシェーダ頂点から新しい図形（プリミティブ）を生成したり削除したりする。
ラスタライズ3Dの図形データを画面上の2Dピクセルの集合に変換する。
フラグメント（ピクセル）シェーダ各ピクセルの最終的な色を決定する。

このように、一つの画像を出力するために複数のシェーダが連携して動作しています。

代表的なシェーダの種類

シェーダには、担当する処理の段階に応じていくつかの種類が存在します。

ここでは、主要な5つのシェーダについて詳しく見ていきましょう。

頂点シェーダ（Vertex Shader）

頂点シェーダは、3Dモデルを構成する最小単位である「頂点」ごとに実行されるプログラムです。

主な役割は、3D空間上の座標を画面上の2D座標に変換すること（座標変換）にあります。

また、キャラクターのアニメーションにおいて関節の動きに合わせてモデルを変形させる「スキニング」処理もここで行われます。

頂点シェーダを工夫することで、旗が風になびく揺れや、波のうねりといった形状の変化を表現することが可能です。

フラグメントシェーダ / ピクセルシェーダ（Fragment / Pixel Shader）

フラグメントシェーダは、画面上の最小単位であるピクセル（またはその候補となるフラグメント）の色を決めるプログラムです。

シェーダの中でも最も注目されることが多く、「質感表現の主役」とも呼ばれます。

光源からの光がどのように反射し、テクスチャの色とどう混ざり合うかを計算します。

金属の鋭い光沢や、人間の肌の柔らかな透け感などは、このフラグメントシェーダの高度な計算によって実現されています。

ジオメトリシェーダ（Geometry Shader）

ジオメトリシェーダは、頂点シェーダの後に実行され、ポリゴン自体を増減させることができる特殊なシェーダです。

例えば、一つの点から四角形の板（パーティクル）を生成し、火花や煙を表現するといった処理が得意です。

また、物体の輪郭線を描画してアニメ調（セルルック）にするための補助的な計算にも用いられます。

テッセレーションシェーダ（Tessellation Shader）

テッセレーションは、ハードウェア的にポリゴンを細かく分割するための仕組みです。

遠くにある物体は粗いポリゴンで、近くにある物体は非常に細かいポリゴンで描写するといった制御が可能です。

これにより、ビデオメモリを節約しつつ、必要な箇所にだけ圧倒的なディテールを与えることができます。

地面の凹凸を立体的に見せる「ディスプレイスメントマッピング」などでよく活用されます。

コンピュートシェーダ（Compute Shader）

コンピュートシェーダは、グラフィックス描画以外の汎用的な計算をGPUで行うためのシェーダです。

GPGPU（GPUによる汎用計算）の技術の一種であり、物理シミュレーションやAIの演算などに利用されます。

例えば、何万本もの髪の毛の複雑な揺れを計算したり、液体のシミュレーションを行ったりする際に威力を発揮します。

シェーダによる質感表現の仕組み

シェーダがどのようにして「本物らしさ」を作り出しているのか、その代表的な手法を解説します。

PBR（物理ベースレンダリング）

現代のCGにおける標準的な手法がPBR（Physically Based Rendering）です。

これは、現実世界の物理法則に基づいたエネルギー保存則をシェーダに取り入れたものです。

「表面がどれくらい荒いか（Roughness）」や「金属かどうか（Metallic）」といった直感的なパラメータで質感を設定します。

PBRシェーダを使用することで、どのようなライティング環境下でも破綻のない自然な見た目を得ることができます。

ライティングモデル

シェーダ内部では、光の当たり方を計算するための数式が使われています。

最も古典的な「ランバート反射」は、光が当たった面を均一に明るくします。

そこに「フォン反射」や「ブライン・フォン反射」を加えることで、ツヤのあるハイライトを表現できます。

現在ではより複雑な数学モデルが使われており、光の散乱や回折まで考慮されることもあります。

法線マッピング（ノーマルマップ）

少ないポリゴン数でも表面に細かい凹凸があるように見せる技術が、法線マッピングです。

フラグメントシェーダにおいて、各ピクセルの「向き（法線情報）」をテクスチャから読み取って計算します。

これにより、実際には平らな面に彫刻が施されているような立体感を演出することが可能です。

主なシェーダ言語

シェーダを記述するためには、C言語に似た独自のプログラミング言語が使用されます。

プラットフォームや使用するグラフィックスAPIによって、主に以下の種類が使い分けられています。

  • HLSL (High-Level Shading Language)：Microsoftが開発。DirectXで使用され、Windows向けのゲーム開発で主流です。
  • GLSL (OpenGL Shading Language)：OpenGL規格で使用。クロスプラットフォーム性が高く、AndroidやWeb（WebGL）でも利用されます。
  • Metal Shading Language：Appleが開発。iPhoneやMacなどのApple製品に最適化されています。
  • Cg (C for Graphics)：NVIDIAが開発。かつては広く使われていましたが、現在はHLSLなどに統合・移行されています。

以下は、非常にシンプルなGLSLのフラグメントシェーダの例です。

GLSL
#version 330 core
out vec4 FragColor;

void main() {
    // 常に赤色を出力するシンプルなプログラム
    // RGBAの値を0.0から1.0の範囲で指定
    FragColor = vec4(1.0, 0.0, 0.0, 1.0);
}
実行結果
実行結果：描画されるオブジェクトが画面上で真っ赤に塗りつぶされます。

ノンフォトリアリスティックレンダリング（NPR）

シェーダの魅力は、フォトリアルな表現だけではありません。

アニメ調の表現を行う「セルシェーダ（トゥーンシェーダ）」も、シェーダ技術の賜物です。

光の階調をあえて段階的に区切ったり、キャラクターの縁に線を引いたりすることで、手描きのアニメーションのようなルックを再現します。

日本のゲーム市場においては、このNPR技術が独自の発達を遂げており、非常に高い評価を得ています。

「3Dモデルを2Dのイラストに見せる」という逆説的な表現も、シェーダによる計算制御があってこそ実現できるものです。

近年のトレンド：リアルタイムレイトレーシング

これまでのシェーダは、基本的に「ラスタライズ」という手法をベースにしていました。

しかし、近年のGPU性能の向上により、「リアルタイムレイトレーシング」が実用化されています。

これは、光の粒子を一本ずつ追いかけて反射や屈折を計算する、より正確な手法です。

従来のシェーダでは困難だった「鏡への映り込み」や「複雑な影の重なり」が、驚くほど自然に描画されます。

現在は、従来のラスタライズ式シェーダとレイトレーシングを組み合わせた「ハイブリッドレンダリング」が主流となっています。

まとめ

シェーダは、3DCGにおける「魔法の杖」のような存在です。

無機質なポリゴンの塊に、命を吹き込み、光を宿し、無限の質感を創り出します。

頂点シェーダが形を整え、フラグメントシェーダが色を彩り、時にはコンピュートシェーダが物理現象を計算します。

これらのプログラムがGPU上で一秒間に何十回、何百回と実行されることで、私たちは美しいゲーム画面や映画のVFXを楽しむことができるのです。

プログラマブルシェーダの進化は止まることがなく、今後もAIとの融合やさらなる計算精度の向上により、現実と見分けがつかないほどの映像体験をもたらしてくれるでしょう。

3DCGの世界をより深く知るために、あるいは開発に役立てるために、シェーダの仕組みを理解しておくことは非常に大きな武器になります。
