3DCG（3次元コンピュータグラフィックス）において、私たちが目にする滑らかで現実感のある映像は、複雑な計算の積み重ねによって成り立っています。
仮想的な3次元空間に配置された物体を2次元のディスプレイに映し出す際、視点から見て手前にある物体が後ろにある物体を遮るという現象を正しく再現しなければなりません。
この、視点から見えない面を計算によって特定し、描画から除外する一連の工程を「隠面処理（Hidden Surface Removal）」と呼びます。
隠面処理が正しく行われないと、本来後ろに隠れているはずの物体が手前の物体を突き抜けて表示されるなど、視覚的な矛盾が生じてしまいます。
本記事では、3DCG制作やゲーム開発の根幹を支える隠面処理の仕組みと、それを実現するための主要なアルゴリズムについて詳しく解説します。
隠面処理とは何か
隠面処理とは、3次元空間上のポリゴン（多角形）群のうち、特定の視点から見て「他の物体に遮られて見えない部分」を判定して消去するプロセスを指します。
3DCGモデルは基本的に数値データの集まりであり、コンピュータはそのままではどの面が手前でどの面が奥にあるのかを即座に判断できません。
レンダリングの過程で、カメラから最も近い位置にある面だけを描画し、隠れている面を無視することで、私たちは正しい奥行きを感じることができます。
この処理は、映像のリアリティを高めるだけでなく、余計な描画を省くことで計算負荷を軽減するという重要な役割も担っています。
隠面処理には、大きく分けて「オブジェクト空間法」と「画像空間法」の2つのアプローチが存在します。
オブジェクト空間法と画像空間法の違い
オブジェクト空間法は、3次元空間内の幾何学的な位置関係を直接計算し、ポリゴン同士の重なりを判定する手法です。
この手法は物体の幾何学的な精度を保つことができますが、モデルの複雑さ（ポリゴン数）が増えると計算量が指数関数的に増加する傾向があります。
一方、画像空間法は、最終的に出力される画面のピクセル単位で、どのポリゴンが最も手前にあるかを判定する手法です。
現在の主流は後者の画像空間法であり、ハードウェア（GPU）による高速な処理に適しているという特徴があります。
主要な隠面処理アルゴリズム
隠面処理を実現するためには、計算効率やメモリ消費量の異なるさまざまなアルゴリズムが考案されてきました。
ここでは、歴史的に重要な手法から、現代のリアルタイムグラフィックスで標準的に使用されている手法までを紹介します。
Zバッファ法（Z-buffering）
Zバッファ法は、現在最も広く普及している画像空間法の代表的なアルゴリズムです。
この手法では、画面上の各ピクセルに対応する「Zバッファ（深度バッファ）」と呼ばれるメモリ領域を用意します。
Zバッファには、現在そのピクセルに描画されている物体の「視点からの距離（Z値）」が記録されます。
新しいポリゴンを描画する際、そのピクセルの新しいZ値と既存のZ値を比較し、新しい値の方が手前であれば上書きし、奥であれば描画を破棄します。
Zバッファ法はアルゴリズムが非常に単純であり、ハードウェアでの実装が容易なため、現代のGPUにおいて標準的に採用されています。
ただし、半透明な物体の処理には不向きであり、アルファブレンディングを行う際には別途並べ替えが必要になるという課題もあります。
スキャンライン法（Scanline Method）
スキャンライン法は、画面を上から下へ一行（スキャンライン）ごとに処理していく手法です。
各行において、そのラインを横切るポリゴンの範囲を特定し、奥行きを比較して表示すべき面を決定します。
この手法は、Zバッファ法が登場する以前の、メモリリソースが限られていた時代に重宝されました。
一度に一行分だけのデータしか保持しないため、メモリ消費を抑えつつ効率的にレンダリングを行うことができます。
ペインタ法（Painter’s Algorithm）
ペインタ法（画家アルゴリズム）は、その名の通り、油絵を描く時のように「奥にある物体から順番に重ね塗りしていく」手法です。
まず全てのポリゴンを視点からの距離でソート（並べ替え）し、遠いものから順番に描画します。
後から描画された手前の物体が古い内容を上書きすることで、最終的に正しい前後関係が得られます。
この手法の最大のメリットは、透過処理（アルファブレンディング）と相性が良い点にあります。
しかし、ポリゴン同士が複雑に貫通し合っている場合や、循環的な重なりがある場合には正しくソートできないという決定的な弱点があります。
そのため、現代では特定の条件下での補助的な手法として利用されることが一般的です。
レイキャスティング法（Ray Casting）

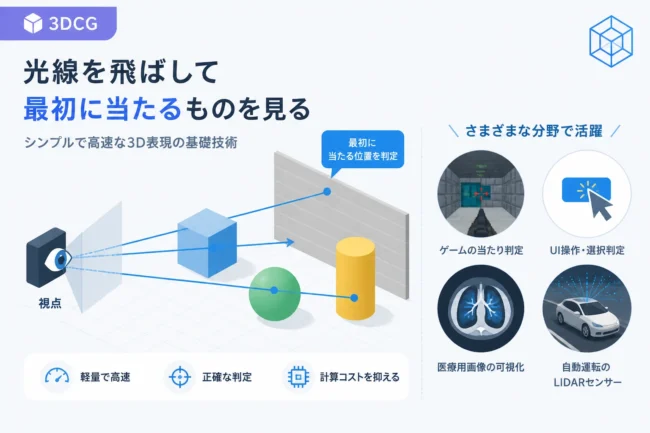

レイキャスティング法は、視点から各ピクセルに向けて仮想的な光線（レイ）を飛ばし、最初に衝突した物体を描画する手法です。
これは現代のレイトレーシング技術の基礎となる考え方であり、非常に正確な隠面処理が可能です。
光線が当たった箇所だけを計算すればよいため、原理的には最も正確な結果が得られますが、ピクセル数に比例して計算量が増大します。
かつてはリアルタイム処理には重すぎるとされていましたが、近年のGPU性能の向上により、その応用技術が広く普及しつつあります。
隠面処理を補完するカリング技術
隠面処理をより効率化するために併用されるのが「カリング（Culling）」と呼ばれる技術です。
隠面処理が「描画の段階で隠れている部分を消す」のに対し、カリングは「描画する前に明らかに不要なデータを取り除く」処理を指します。
バックフェースカリング（背面除去）
バックフェースカリングは、物体の裏側を向いているポリゴンを描画対象から外す技術です。
閉じた立体であれば、カメラの反対側を向いている面は絶対に視界に入りません。
ポリゴンの頂点順序から面の向き（法線）を計算し、視線に対して背を向けている面を即座に破棄することで、処理すべきポリゴン数を約半分に減らすことができます。
ビューフラスタムカリング（視錐台カリング）
カメラの視界（視錐台）の範囲外にある物体をまるごと描画対象から外す手法です。
画面に映らない範囲のデータをあらかじめ計算から除外することで、大規模なシーンでもパフォーマンスを維持することが可能になります。
オクルージョンカリング
大きな遮蔽物（壁や建物など）の影に隠れて完全に隠れている物体を、描画パイプラインに流す前に取り除く高度な手法です。
特に、建物が密集するオープンワールドゲームなどの描画負荷軽減において非常に重要な役割を果たしています。
隠面処理手法の比較表
各アルゴリズムの特徴を以下の表にまとめました。
| 手法名 | 方式 | メリット | デメリット |
|---|---|---|---|
| Zバッファ法 | 画像空間 | ハードウェア実装が容易、高速 | メモリ消費量が多い、透過処理が苦手 |
| ペインタ法 | オブジェクト空間 | 透過処理が可能、実装が単純 | ポリゴンのソートが必要、重なりに弱い |
| スキャンライン法 | 画像空間 | メモリ消費が少ない | 現在の複雑なシーンには不向き |
| レイキャスティング | 画像空間 | 非常に正確、反射や屈折へ応用可能 | 計算負荷が非常に高い |
現代の3DCGにおける隠面処理の進化
現代の3DCGレンダリングパイプラインでは、Zバッファ法をベースに、より高度な最適化が組み合わされています。
例えば、初期段階で深度計算のみを行い、不要なピクセルのシェーディングをスキップする「Early-Z」と呼ばれる技術が一般的です。
これにより、ピクセルシェーダーの計算負荷を大幅に削減し、高精細な映像をリアルタイムで生成できるようになりました。
また、近年のGPUはレイトレーシングを専用ハードウェアで高速化する機能を備えており、レイキャスティングを応用したより高度な隠面処理も身近なものとなっています。
VR（仮想現実）などの高いフレームレートが要求される分野では、これらの隠面処理技術の効率化がユーザー体験の質を左右する重要な鍵となっています。
まとめ
隠面処理は、3次元のデータを2次元の画像として正しく解釈するために欠かせない、グラフィックス技術の要です。
もっとも普及しているZバッファ法をはじめ、ペインタ法やレイキャスティング法など、各手法には独自の利点と欠点が存在します。
これらのアルゴリズムを理解することは、ゲームエンジンがどのように映像を作っているかを知るだけでなく、効率的な3Dアプリケーションを設計するための第一歩となります。
カリング技術と組み合わせることで最適化を図り、限られたリソースの中で最大限の表現力を引き出すことが、現代の3DCGエンジニアには求められています。
今後もハードウェアの進化と共に、より高度で効率的な隠面処理技術が登場し、私たちの目にする映像をさらに豊かなものにしていくでしょう。
