3DCGの世界において、実写に近いリアルな映像を作り出すためには、光が物体に当たってどのように反射し、空間全体に広がっていくかを正確にシミュレーションする必要があります。
そのための重要な手法の一つとして、古くから研究され、特に建築ビジュアライゼーションなどの分野で重宝されてきたのがラジオシティ法です。
この記事では、ラジオシティ法の基本的な仕組みから、他のレンダリング手法との違い、そして現代の3DCG制作における役割について詳しく解説します。
ラジオシティ法とは？グローバル・イルミネーションの基本概念
ラジオシティ法は、物体表面での光の乱反射を計算し、空間全体の明るさを算出するグローバル・イルミネーション（大域照明）の一種です。
一般的なレンダリング手法では、光源から直接届く光（直接照明）のみを計算することが多いですが、これだけでは影の部分が真っ暗になり、不自然な印象を与えてしまいます。
現実の世界では、光は壁や床に当たった後、そこからさらに反射して周囲を照らします。
この「反射した光による明るさ」を精密に計算するのがラジオシティ法の役割です。
ラジオシティという言葉は、もともと伝熱工学の分野で使われていた用語であり、表面から放出・反射される「放射エネルギーの総和」を意味しています。
この概念を3DCGのライティングに応用し、エネルギー保存の法則に基づいて空間内の光のやり取りを記述したのが、ラジオシティ法の始まりです。
ラジオシティ法の仕組みと計算のプロセス

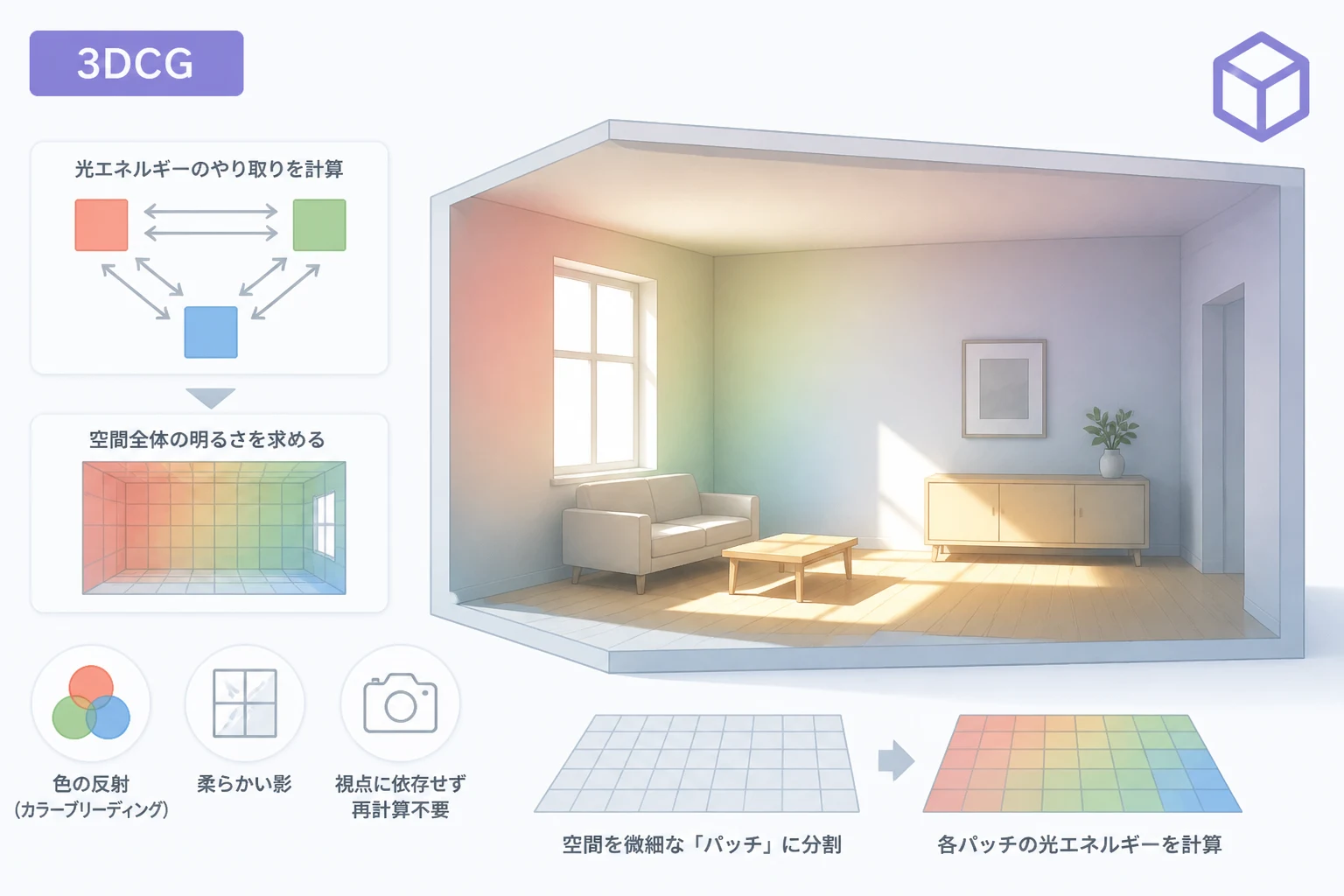

ラジオシティ法では、シーン内のすべての物体表面を「パッチ」と呼ばれる小さな面要素に分割することから始まります。
それぞれのパッチがどの程度の光エネルギーを持ち、他のパッチにどれだけのエネルギーを分け与えるかを計算します。
1. パッチ分割（メッシング）
まず、3Dモデルの表面を細かな三角形や四角形のポリゴン（パッチ）に細分化します。
パッチの分割を細かくすればするほど、光のグラデーションや影の境界が滑らかになりますが、計算量は飛躍的に増大します。
この工程は、後の計算精度を決定づける非常に重要なプロセスとなります。
2. 形態係数（フォームファクタ）の算出
次に、あるパッチから別のパッチが「どれくらい見えるか」を示す形態係数（フォームファクタ）を算出します。
二つの面が向かい合っているか、距離はどれくらい離れているか、間に遮蔽物はないかといった情報を数値化します。
この計算は非常に複雑で、ラジオシティ法のプロセス全体の中で最も時間を要する部分です。
3. 連立方程式によるエネルギー収支の解決
すべてのパッチ間の形態係数が決まると、巨大な連立一次方程式が構築されます。
この方程式を解くことで、それぞれのパッチが最終的に保持する明るさ（エネルギー量）を決定します。
反復計算を行うことで、光が空間内を何度も往復し、平衡状態に達する様子をシミュレーションします。
ラジオシティ法におけるレンダリングの特徴
ラジオシティ法には、他の手法にはない独自の特徴がいくつか存在します。
特に「柔らかな表現」において、この手法は非常に強力な力を発揮します。
カラーブリーディング（色のにじみ）の再現
ラジオシティ法の最大の魅力は、カラーブリーディングと呼ばれる現象を自然に再現できる点にあります。
例えば、白い壁のそばに赤いソファを置くと、壁の一部がほんのり赤く染まって見えることがあります。
これは赤いソファで反射した光が白い壁を照らすために起こる現象であり、ラジオシティ法はこの相互反射を計算に含めているため、非常にリアルな色の転移を表現できます。
視点依存性がない（ビュー・インデペンデント）
ラジオシティ法による計算結果は、物体表面の明るさそのものを定義するため、カメラの位置や向きに依存しません。
一度計算を完了してしまえば、カメラを自由に動かしても、再計算なしでレンダリング結果を表示できます。
この特徴は、ウォークスルーアニメーションなどの制作において、非常に大きな効率化をもたらします。
影のソフトエッジ表現
光源が面として扱われるため、影の境界がぼやける「ソフトシャドウ」が非常に美しく表現されます。
点光源のような鋭い影ではなく、現実の窓から差し込む光のような、柔らかい影の質感を再現するのに適しています。
ラジオシティ法とレイトレーシング法の比較
3DCGのレンダリング手法として有名な「レイトレーシング法」と「ラジオシティ法」は、よく対比されます。
それぞれの違いを理解することで、用途に応じた使い分けが可能になります。
| 比較項目 | ラジオシティ法 | レイトレーシング法 |
|---|---|---|
| 主な反射モデル | 理想拡散反射（マットな質感） | 鏡面反射（ツヤのある質感） |
| 視点への依存 | 依存しない（計算後は自由） | 依存する（カメラごとに再計算） |
| 色の相互反射 | 得意（カラーブリーディング） | 不得意（基本は直接照明のみ） |
| 計算負荷 | 初期計算が非常に重い | ピクセル数に応じて増大する |
| 影の表現 | 柔らかい影が得意 | くっきりした影が得意 |
レイトレーシング法は「光の筋」を追跡するため、鏡やガラスのような光沢のある質感を表現するのが得意です。
一方で、ラジオシティ法は「空間全体のエネルギー」を計算するため、マットな壁紙や布地などが中心の室内空間を表現するのに向いています。
現在では、これら両方の長所を組み合わせた「ハイブリッドレンダラー」も多く存在しています。
ラジオシティ法の弱点と課題
優れた表現力を持つラジオシティ法ですが、いくつかの致命的な弱点も抱えています。
これらの課題を把握しておくことは、効率的な制作のために不可欠です。
膨大なメモリ消費と計算時間
シーンを細かいパッチに分割する必要があるため、複雑な形状のモデルを扱うとメモリ消費量が爆発的に増加します。
特に数百万ポリゴンを超えるような現代の複雑なシーンでは、すべてのパッチ間の形態係数を計算するのは現実的ではありません。
鏡面反射が扱えない
ラジオシティ法の基本的なアルゴリズムは、光がすべての方向に均等に反射する「理想拡散反射（ランバート反射）」を前提としています。
そのため、鏡のような映り込みや、金属の鋭いハイライトなどを表現することができません。
これを解決するためには、別の計算手法を組み合わせる必要があります。
動的なシーンに弱い
空間内の物体が一つでも移動すると、形態係数の関係がすべて変わってしまうため、最初から計算をやり直さなければなりません。
そのため、キャラクターが激しく動くようなアニメーション制作にはあまり向いていない手法と言えます。
プログラミングにおけるラジオシティの概念的表現
ラジオシティ法の計算ロジックを簡略化した疑似コードで示すと、各パッチのエネルギー収支を求めるループ処理として表現できます。
# パッチごとの放射輝度（Radiosity）を計算する概念コード
class Patch:
def __init__(self, emission, reflectivity):
self.radiosity = emission # 初期値は自己発光量
self.emission = emission
self.reflectivity = reflectivity
self.incoming_energy = 0
def solve_radiosity(patches, form_factors):
# 反復計算（ガウス＝ザイデル法などのイメージ）
for iteration in range(max_iterations):
for i, p_i in enumerate(patches):
# 他のすべてのパッチからのエネルギーを受け取る
total_incoming = 0
for j, p_j in enumerate(patches):
if i == j: continue
# 形態係数を用いて伝達されるエネルギーを算出
total_incoming += p_j.radiosity * form_factors[i][j]
# 新しい放射輝度を計算（放射 = 自己発光 + 反射率 * 入射エネルギー）
p_i.radiosity = p_i.emission + p_i.reflectivity * total_incomingIteration 1: Average Radiosity Error = 12.45
Iteration 2: Average Radiosity Error = 5.12
Iteration 3: Average Radiosity Error = 1.05
...
Converged at Iteration 15.このように、各パッチが持つ光のエネルギーが、空間全体の反射を経て一定の数値に落ち着くまで計算を繰り返します。
現代におけるラジオシティ法の立ち位置
近年の3DCG業界では、ラジオシティ法そのものを直接使用する機会は減ってきているかもしれません。
しかし、その考え方は「ライトマップ」のベイク（焼き付け）技術として今も広く活用されています。
例えば、ゲームエンジン（UnityやUnreal Engineなど）において、静的な背景のライティングをあらかじめ計算しておくプロセスは、ラジオシティの思想を継承しています。
また、より進化した手法である「フォトンマッピング法」や「パストレーシング法」においても、ラジオシティ法が目指した「間接照明の正確なシミュレーション」は基本目標となっています。
建築業界のBIMソフトや、ハイエンドな静止画レンダリングの世界では、依然としてその柔らかい描写力が高く評価されています。
まとめ
ラジオシティ法は、光の相互反射をエネルギーの受け渡しとして捉え、科学的に空間の明るさを導き出す優れた手法です。
カラーブリーディングや柔らかな影といった、現実世界に近い光の質感を再現できる点が最大のメリットです。
計算コストの高さや鏡面反射への対応といった課題はあるものの、グローバル・イルミネーションの基礎を築いたその理論は、現代のレンダリング技術の根幹に息づいています。
3DCGのライティングの本質を理解する上で、ラジオシティ法の仕組みを学ぶことは非常に大きな意味があるでしょう。
技術の進化とともに手法は形を変えていきますが、光と影の美しい調和を追求するラジオシティ法の精神は、これからも重要視され続けます。
