3DCGやCAD（コンピュータ支援設計）の世界では、立体を表現するための手法がいくつか存在します。
その中でも、物体の「表面」のみを数学的、あるいは幾何学的に定義する手法が「サーフェスモデル」です。
製品のデザインや複雑な曲面を表現する際に欠かせないこの技術は、製造業からエンターテインメント業界まで幅広く活用されています。
本記事では、サーフェスモデルの基本的な定義から、ソリッドモデルとの決定的な違い、そして実際の活用シーンまでを詳しく解説します。
サーフェスモデルとは

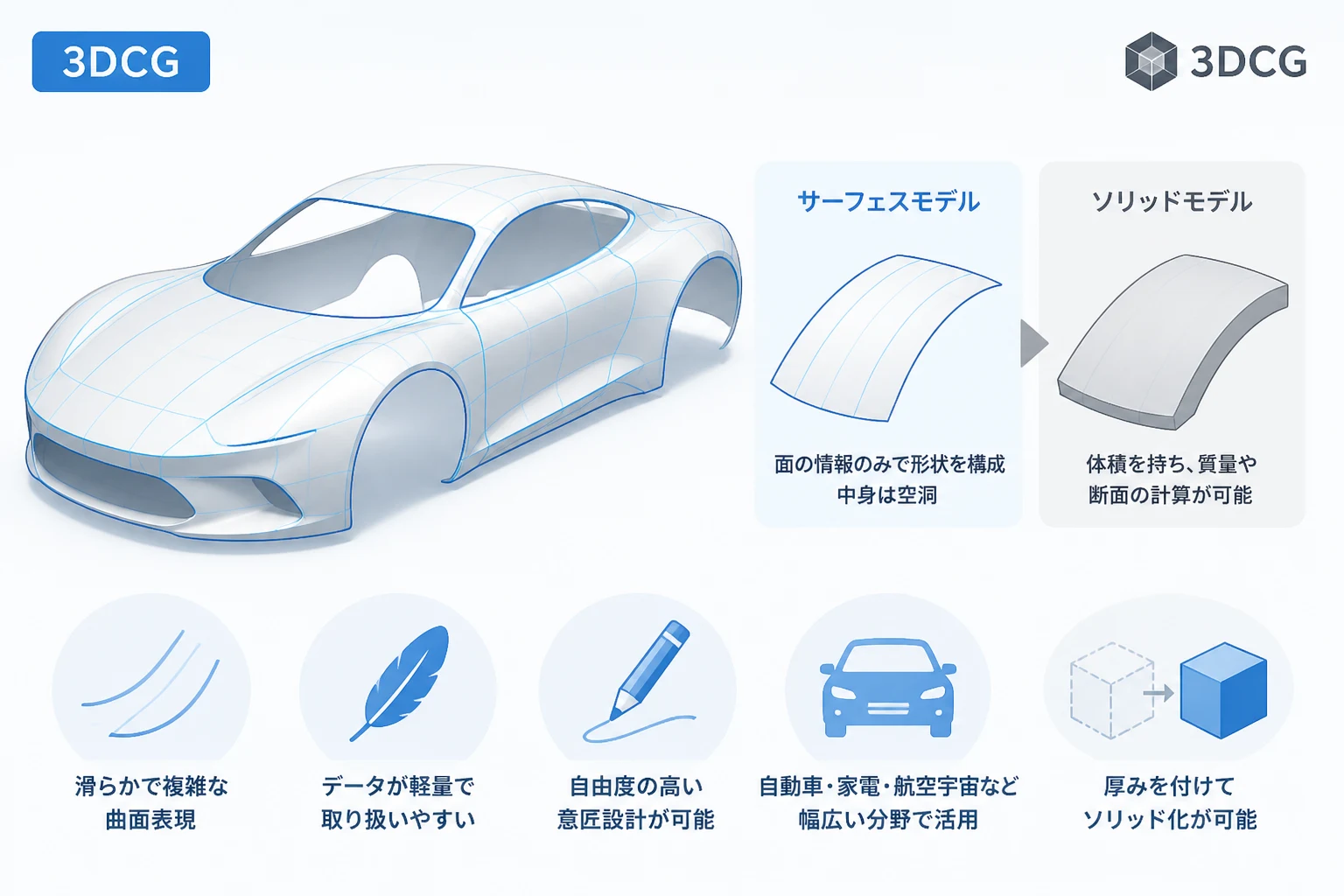

サーフェスモデルとは、物体の外形を構成する「面」の情報だけで形を作る手法のことです。
イメージとしては、中身が空洞の「張り子」や、薄い紙を組み合わせて作った模型のような状態を指します。
サーフェスモデルには体積という概念が存在せず、あくまで空間上に存在する「厚みゼロの皮」として定義されます。
このため、物体の重さを計算したり、断面を表示して中身を確認したりすることは、サーフェスモデル単体では困難です。
しかし、非常に滑らかで複雑な曲面を表現できるため、自動車のボディラインや家電製品の意匠設計において極めて重要な役割を果たします。
3Dモデリングにおける位置づけ

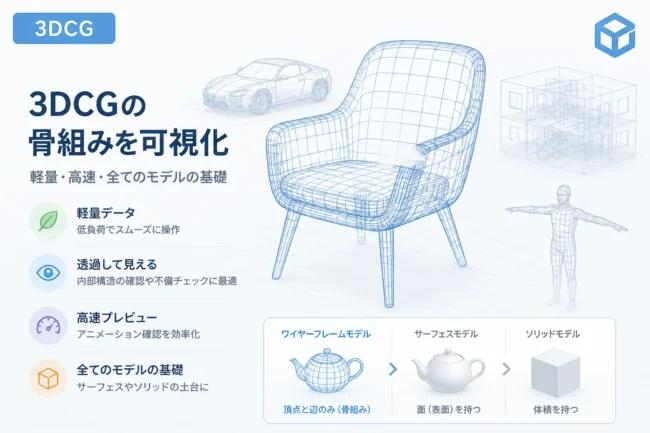

3DCGの世界には、主に「ワイヤーフレームモデル」「サーフェスモデル」「ソリッドモデル」の3種類があります。
ワイヤーフレームモデルは頂点と線だけで構成され、サーフェスモデルはその線に「面」を張ったものです。
さらに、その面で囲まれた内部に「中身（質量）」を詰めたものがソリッドモデルと呼ばれます。
サーフェスモデルは、ワイヤーフレームよりも視覚的に分かりやすく、ソリッドモデルよりも複雑な曲面の制御が得意であるという中間的な性質を持っています。
サーフェスモデルの主な特徴
サーフェスモデルが他のモデリング手法と比べて優れている点や、独自の特性について見ていきましょう。
複雑な曲面表現に適している
サーフェスモデルの最大の特徴は、自由度の高い曲面構成が可能であることです。
数学的に定義された「NURBS（非一様有理Bスプライン）」などの数式を用いることで、非常に滑らかなカーブを描くことができます。
これにより、工業製品の美しい流線型や、生物のような有機的な形状を精密に再現できます。
データが比較的軽量である
内部の体積データを持たないため、複雑な形状であってもソリッドモデルに比べてデータ容量を抑えられる場合があります。
特に広大な地形のデータや、外見だけが重要視されるビジュアライゼーションの分野では、この軽量さがメリットとなります。
数学的な境界表現（B-rep）
サーフェスモデルは、複数の面を境界（エッジ）でつなぎ合わせることで一つの形状を構成します。
これを「境界表現（B-rep: Boundary Representation）」と呼び、設計データとしての整合性を保つための基礎となります。
個々の面（パッチ）を独立して操作できるため、局所的な形状の微調整が容易である点も特徴です。
サーフェスモデルとソリッドモデルの違い
3D設計において最も比較されるのが、サーフェスモデルとソリッドモデルです。
両者の違いを理解することは、プロジェクトに最適なツールや手法を選択する上で不可欠です。
| 比較項目 | サーフェスモデル | ソリッドモデル |
|---|---|---|
| データの構造 | 表面（皮）のみの情報 | 表面 ＋ 内部（体積）の情報 |
| 厚み・体積 | 持たない（厚みゼロ） | 持つ（質量計算が可能） |
| 得意な形状 | 複雑な流線型・自由曲面 | 機械部品・箱型などの幾何学形状 |
| 主な用途 | 意匠設計・スタイリング | 構造設計・解析・製造用 |
| 計算負荷 | 曲面の定義により変動する | 形状が複雑になると高くなる |
決定的な違いは「中身」の有無
前述の通り、サーフェスモデルには「中身」がありません。
例えば、球体のサーフェスモデルを半分に切断した場合、中身は空っぽであり、断面は単なる円の線として表示されます。
対してソリッドモデルを半分に切断すると、断面には「壁」が存在し、中身が詰まっていることが分かります。
この違いにより、ソリッドモデルでは重心の計算や、応力解析（強度のシミュレーション）が可能になります。
相互変換のプロセス
現代の多くの3D CADソフトウェアでは、これらを相互に変換することが可能です。
複数のサーフェスを隙間なく繋ぎ合わせ、完全に閉じた空間を作ることで、ソリッドモデルへと変換（ソリッド化）できます。
逆に、ソリッドモデルの特定の面だけを取り出して、サーフェスとして編集し直すことも一般的です。
サーフェスモデルのメリットとデメリット
サーフェスモデルを導入する際には、その長所と短所を正しく把握しておく必要があります。
メリット：高いデザイン自由度
ソリッドモデルでは表現しにくい、微妙な曲率の変化を伴うデザインが可能です。
特に「G2連続」や「G3連続」と呼ばれる、反射光のつながりまで意識した高品質な面（クラスAサーフェス）を作成するのに適しています。
デザイナーが描くスケッチのような感覚で、自由な造形を追求できるのが最大の強みです。
デメリット：製造工程への橋渡しの難しさ
サーフェスモデルは厚みを持たないため、そのままでは3Dプリンターで出力したり、金型を作製したりすることができません。
製造に回すためには、必ず「厚み付け」の処理を行い、ソリッドデータに変換する必要があります。
また、面のつなぎ目にわずかな隙間があると、ソリッド化に失敗するなどのデータエラーが発生しやすい点も注意が必要です。
サーフェスモデルが活用される主な分野
具体的にどのような業界でサーフェスモデルが重宝されているのか、代表的な例を紹介します。
自動車産業（カーデザイン）
自動車のエクステリア（外装）デザインは、サーフェスモデルが最も活躍する場の一つです。
空気抵抗を抑えるための流線型や、光の当たり方で表情を変える複雑なプレスラインは、サーフェスモデリングなしでは実現できません。
スタイリング部門で作成された高度なサーフェスデータが、後の設計部門でのベースとなります。
家電・プロダクトデザイン
スマートフォン、ドライヤー、掃除機など、手に馴染む形状が求められる製品にも多用されます。
いわゆる「エルゴノミクス（人間工学）デザイン」に基づいた曲面は、サーフェスモデルによって精密にコントロールされます。
航空宇宙産業
航空機の翼や機体の形状は、流体力学に基づいた極めて厳密な曲面が求められます。
数式によって定義されるサーフェスモデルは、こうした高精度のシミュレーションが必要な分野で威力を発揮します。
代表的なサーフェスモデリングソフトウェア
サーフェスモデルを扱うためのソフトウェアには、それぞれ得意分野があります。
- Rhinoceros (ライノセラス)：自由曲面モデリングに非常に強く、建築からジュエリーデザインまで幅広く使われています。
- Autodesk Alias：カーデザインの世界標準ツールであり、究極に美しい面を作るための機能が凝縮されています。
- CATIA / NX：ハイエンドCADとして知られ、高度なサーフェス機能とソリッド設計、さらには製造管理まで統合して行えます。
これらのツールを使いこなすには、単に形状を作るだけでなく、面の「曲率」や「連続性」に関する深い知識が求められます。
サーフェスモデルを扱う際のポイント
高品質なサーフェスモデルを作成するためには、いくつかの技術的なポイントを押さえる必要があります。
面の連続性を意識する
複数の面を繋ぐ際、その継ぎ目が目立たないようにすることを「連続性を保つ」と言います。
単に位置が合っている状態（G0）から、接線の角度を合わせる（G1）、さらに曲率の変化まで滑らかに繋ぐ（G2）といった段階があります。
製品の質感を高めるためには、このG2以上の連続性を確保することが重要です。
パッチの構成をシンプルにする
一つの面を構成する要素を「パッチ」と呼びますが、これが複雑すぎると後の編集が困難になります。
できるだけ少ない制御点で、ゆがみのない綺麗な面を張ることが、プロのモデラーに求められるスキルです。
トポロジーとデータの整合性
データを受け渡しする際、IGESやSTEPといった中間ファイル形式を利用することが多いです。
この際、ソフトウェア間の精度の違いによって、面と面の間に目に見えない小さな隙間（オープンエッジ）が生じることがあります。
これを修正する作業を「ヒーリング」や「ソーイング（縫い合わせ）」と呼び、実務において非常に重要な工程となります。
まとめ
サーフェスモデルは、3DCGやCADにおける「面」の表現に特化した強力なモデリング手法です。
厚みを持たないという特性ゆえに、ソリッドモデルとは異なる柔軟性と美しさを備えています。
自動車や家電のデザインなど、私たちの身の回りにある多くの美しい製品は、このサーフェスモデルの技術によって支えられています。
一方で、体積や質量を持たないため、製造工程においてはソリッドモデルへの変換や整合性のチェックが不可欠です。
それぞれのモデルの特性を理解し、用途に合わせて適切に使い分けることが、現代のモノづくりにおいて非常に重要です。
これから3DCGや設計を学ぶ方は、まずこの「面」の概念を深く理解することから始めてみてはいかがでしょうか。
