3DCGの「シェーディング」とは？レンダリングの品質を左右する仕組みと主要な手法を解説

3DCGの世界において、私たちが目にするリアルな質感や立体感を生み出している重要な工程が「シェーディング」です。

シェーディングは、コンピュータ上の仮想空間に配置された物体に対して、光の当たり方や影の出方を計算して色を割り当てるプロセスを指します。

この記事では、3DCG制作において不可欠なシェーディングの仕組みや、歴史的に重要な手法から最新の物理ベースレンダリングまでを詳しく解説します。

3DCGにおけるシェーディングの役割と重要性

3DCGの制作フローにおいて、シェーディングは物体の「見た目」を決定づける極めて重要な要素です。

モデリングによって作られた3Dモデルは、単なる頂点と面の集合体に過ぎず、そのままでは立体感のない平坦な画像としてしか表現されません。

そこに光の計算を加えることで、初めて物体は奥行きを持ち、私たちの目になじみのある立体的な姿へと変化します。

シェーディングの質が高ければ高いほど、金属の輝きや肌の柔らかさ、水滴の透明感といった「質感」をリアルに再現することが可能になります。

逆に言えば、どれほど精巧なモデルを作成したとしても、シェーディングが適切でなければ、レンダリング結果は安っぽく魅力のないものになってしまいます。

現代のゲームエンジンや映画制作においては、リアルタイムで高度なシェーディングを行う技術が進化しており、視覚的な没入感を高めるための鍵となっています。

シェーディングを理解することは、3DCGクリエイターだけでなく、グラフィックス技術に携わるエンジニアにとっても避けては通れない道と言えるでしょう。

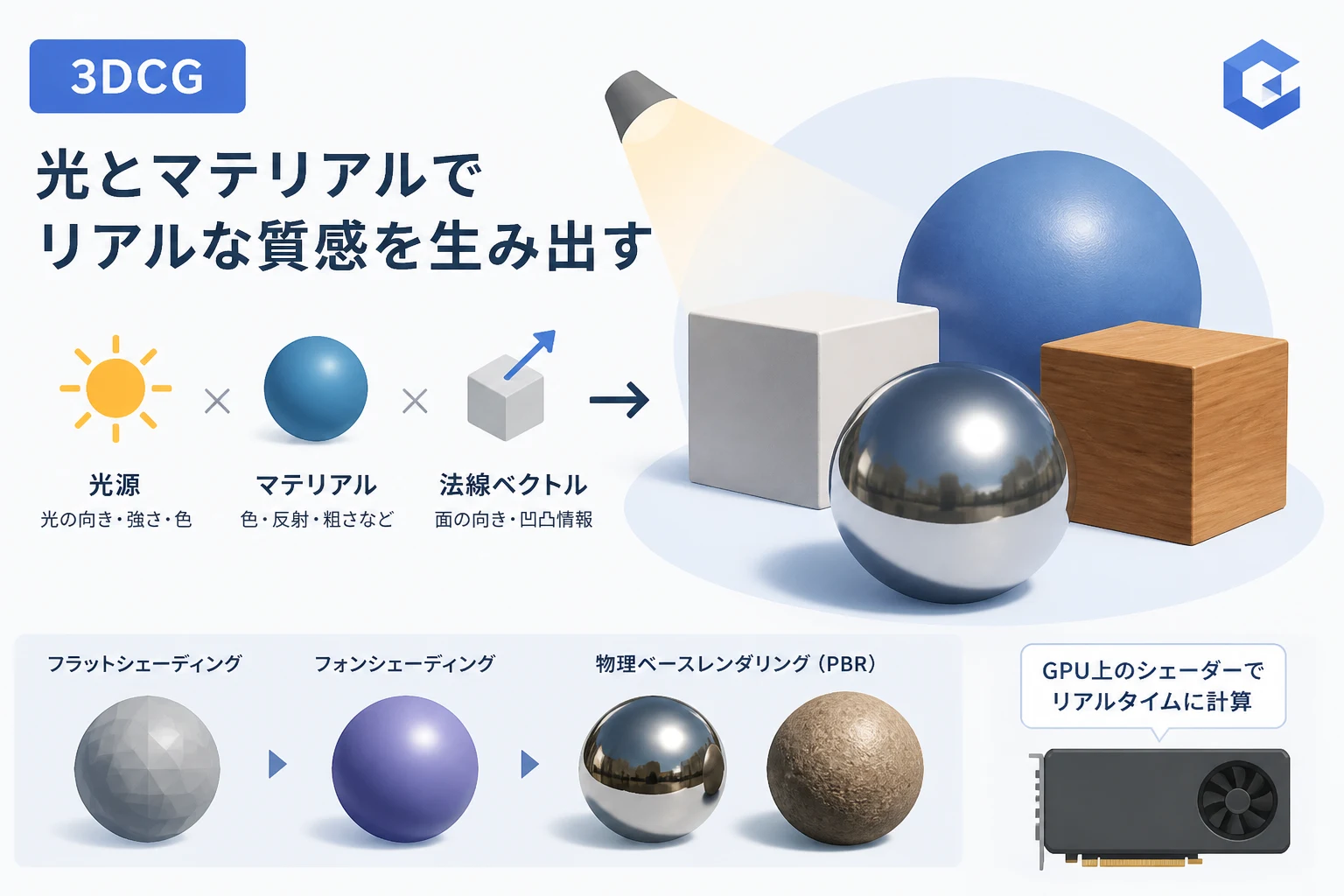

シェーディングを構成する基本要素

シェーディングがどのように行われるかを知るためには、まずその計算に関わる基本的な要素を整理する必要があります。

光源（ライト）の特性

シェーディングの計算において、最も基礎となるのは光源の情報です。

仮想空間内のどこにライトがあるのか、そのライトはどの方向を照らしているのかによって、物体の明るさが決まります。

光源には、太陽光のような平行光源（ディレクショナルライト）や、電球のような点光源（ポイントライト）、舞台照明のようなスポットライトなど、さまざまな種類が存在します。

それぞれの光源が持つ強度や色の情報が、シェーディングの計算式に代入されることで、最終的なピクセルの色が導き出されます。

マテリアル（材質）の設定

物体が光をどのように反射するか、あるいは吸収するかを定義するのが「マテリアル」です。

同じ光を当てても、鏡のような滑らかな表面と、コンクリートのような粗い表面では、光の反射の仕方が全く異なります。

マテリアルには、物体の基本色を決めるディフューズ（拡散反射）や、ハイライトの強さを決めるスペキュラ（鏡面反射）といったパラメータが含まれます。

これらの設定を細かく調整することで、素材特有の質感を表現することが可能になります。

法線（ノーマル）ベクトル

シェーディング計算において数学的に最も重要なのが、ポリゴンの面が向いている方向を示す「法線」です。

光の方向と法線の方向がなす角度（入射角）によって、その面がどれだけ強く照らされるかが決まります。

光が面に垂直に当たれば明るくなり、角度がつくにつれて徐々に暗くなっていくという物理現象を、法線ベクトルを用いて計算します。

ポリゴンメッシュの各頂点やピクセルごとにこの法線情報を保持することで、滑らかな曲面の表現が可能になります。

代表的なシェーディング手法とその歴史

シェーディングの技術は、コンピュータの計算能力の向上とともに進化してきました。

ここでは、古典的な手法から現在も広く使われている主要なアルゴリズムを紹介します。

フラットシェーディング

フラットシェーディングは、ポリゴンの1つの面全体を単一の色で塗りつぶす最も単純な手法です。

計算負荷が非常に低いため、初期の3DCGゲームや、意図的にカクカクした表現を狙う「ローポリ」スタイルで多用されます。

しかし、ポリゴンの継ぎ目がはっきりと見えてしまうため、滑らかな曲面を表現することには向いていません。

各ポリゴンの代表的な法線を1つだけ使って計算を行うため、立体感は出ますが、リアリティには欠けるという特徴があります。

グローシェーディング（Gouraud Shading）

グローシェーディングは、ポリゴンの頂点ごとに光の影響を計算し、その結果を面全体で補完する手法です。

フラットシェーディングに比べると格段に滑らかな見た目になりますが、ポリゴンの中心付近にあるハイライトが消えてしまうという弱点があります。

これは、色の計算が頂点単位で行われ、面の中間は単純な線形補完で済まされてしまうためです。

計算負荷と見た目のバランスが良いため、古いハードウェアのリアルタイム描画において主流だった時期がありました。

フォンシェーディング（Phong Shading）

フォンシェーディングは、頂点ではなくピクセル単位で法線を補完し、色を計算する手法です。

これにより、グローシェーディングでは表現できなかった鮮明なスペキュラ（鏡面反射の光沢）を再現できるようになりました。

非常に滑らかでリアルな質感を得られるため、現代のグラフィックスの基礎となる重要なアルゴリズムの1つです。

計算量は増えますが、現在のGPU環境では標準的に実行可能な範囲であり、多くの3DCGソフトで採用されています。

ブリン・フォンシェーディング（Blinn-Phong Shading）

フォンシェーディングの計算式を改良し、より効率的に、かつ自然なハイライトを表現できるようにしたのがブリン・フォンシェーディングです。

ハーフベクトルと呼ばれる概念を導入することで、視点の移動に伴う光の変化をより正確にシミュレートできます。

特に、光が浅い角度で当たった時の反射の表現が改善されており、多くのリアルタイム描画エンジンでデフォルトの手法として利用されています。

物理ベースレンダリング（PBR）と現代の主流

近年、映画やハイエンドゲームの主流となっているのが「物理ベースレンダリング（PBR: Physically Based Rendering）」におけるシェーディングです。

これは、エネルギー保存の法則や微細な表面の凹凸（マイクロファセット）など、現実世界の物理現象をシミュレートする手法です。

従来のシェーディングが「いかにそれっぽく見えるか」という職人芸的な調整に頼っていたのに対し、PBRは「物理的に正しい反射」を目指します。

PBRを採用することで、どのような照明環境下でも物体が自然に見えるというメリットがあります。

例えば、暗い室内から明るい屋外に物体を移動させても、手動でマテリアルを調整し直す必要がなく、自動的に環境に馴染むのです。

現在の主要なゲームエンジンであるUnityやUnreal Engine、3DソフトのBlenderなどは、すべてこのPBRに基づいたシェーディングワークフローを提供しています。

プログラマブルシェーダーの種類と役割

現代のグラフィックス処理では、「シェーダー」と呼ばれるプログラムを記述することで、独自のシェーディング効果を実現します。

GPU上で動作するこれらのプログラムは、用途に応じていくつかの種類に分けられます。

頂点シェーダー（Vertex Shader）

頂点シェーダーは、3Dモデルを構成する各頂点の位置計算を担当するプログラムです。

3D空間上の座標を画面上の2D座標に変換したり、キャラクターの動きに合わせたボーン変形（スキニング）を行ったりします。

また、頂点ごとの色情報や法線情報を次の工程に受け渡す役割も担っています。

ピクセルシェーダー / フラグメントシェーダー

画面に表示される1つ1つのドット（ピクセル）に対して、最終的な色を決定するのがピクセルシェーダーです。

光の計算、テクスチャの合成、影の適用といった処理のほとんどはこのステージで行われます。

ポストエフェクトと呼ばれる画面全体の加工（ブラーやカラーグレーディングなど）も、ピクセルシェーダーの技術を応用したものです。

その他の高度なシェーダー

ジオメトリシェーダーは、実行時に新しいポリゴンを生成したり削除したりすることが可能です。

コンピュートシェーダーは、画像処理以外の汎用的な計算（物理シミュレーションなど）をGPUで行うために使用されます。

これらのプログラムを組み合わせることで、水面の揺らぎや炎のエフェクトといった複雑な視覚効果が表現されています。

シェーディングの品質を向上させる補助技術

より高度なディテールを表現するために、シェーディング計算を補助するさまざまなテクスチャ技術が併用されます。

バンプマッピングとノーマルマッピング

ポリゴン数を増やさずに、表面の細かな凹凸を表現するための技術です。

ノーマルマップは、各ピクセルごとの法線方向を色情報として保存した画像データです。

シェーディングの計算時にこのノーマルマップを参照することで、平らなポリゴン面の上にあたかも複雑な溝や突起があるかのような陰影を作り出せます。

アンビエントオクルージョン（AO）

物体同士が近接している場所や、奥まった部分に生じる「柔らかい影」を表現する技術です。

直接光だけでなく、周囲からの環境光がどれだけ遮られているかを計算することで、接地感や立体感を強調します。

リアルタイム処理では、画面内の奥行き情報のみから近似的に計算するSSAO（Screen Space Ambient Occlusion）がよく使われます。

異方性反射（Anisotropy）

髪の毛や、ヘアライン加工された金属のような、特定の方向に光が伸びる反射を再現する技術です。

表面に一定方向の微細な溝があることを想定し、通常のシェーディング計算を歪ませることで表現します。

こうした特殊な計算を組み合わせることで、特定の素材が持つ独特の質感をより正確に描画することが可能になります。

シェーディングの実装例（GLSLコード）

実際にシェーダーがどのように記述されるのか、簡単なフォンシェーディングのピクセルシェーダーコードを例に見てみましょう。

// 頂点シェーダーから渡される法線とライトの方向
varying vec3 vNormal;
varying vec3 vLightDir;

void main() {
    // 法線の正規化
    vec3 n = normalize(vNormal);
    vec3 l = normalize(vLightDir);

    // 拡散反射（ディフューズ）の計算：法線とライト方向の内積
    float diff = max(dot(n, l), 0.0);

    // 基本色に拡散反射強度を掛ける
    vec3 color = vec3(0.8, 0.2, 0.2) * diff;

    // 最終的な出力ピクセル色
    gl_FragColor = vec4(color, 1.0);
}

このコードは、光が正面から当たるほど色が明るくなり、角度がつくほど暗くなるという基本的な拡散反射を計算しています。

こうした数式ベースの記述を無数に組み合わせることで、私たちの見る3DCGの世界は構成されています。

まとめ

シェーディングは、仮想的な3Dモデルに命を吹き込み、リアリティを与えるために不可欠なプロセスです。

単純なフラットシェーディングから始まり、フォンシェーディング、そして現代の物理ベースレンダリングへと進化を遂げてきました。

光源、マテリアル、法線といった基本要素を正しく理解し、シェーダープログラムによる制御を学ぶことで、表現の幅は無限に広がります。

これからの3DCG制作において、シェーディングの重要性はますます高まっていくことでしょう。

技術の進化に合わせて新しい手法を取り入れつつ、視覚効果を最大化するための探求を続けてみてください。
