3DCGの世界において、物体を形作る最も基礎的な表現手法の一つが「ワイヤーフレームモデル」です。
コンピュータグラフィックスの黎明期から存在するこの手法は、現代の高度なレンダリング技術を支える根幹の知識としても欠かせません。
本記事では、ワイヤーフレームモデルの定義から、他のモデル形式との違い、そして現代の制作現場における役割までを詳しく解説します。
ワイヤーフレームモデルの定義と基本構造
ワイヤーフレームモデルとは、3次元の物体を頂点（Vertex）と辺（Edge）のみで表現する手法のことです。
針金を組み合わせて形を作ったような見た目から、その名が付けられました。
このモデルは、物体の表面（面）や中身（体積）の情報を持たず、あくまで骨組みだけのデータ構造を持っています。
具体的には、空間上の座標を示す点と、それらをつなぐ線分によって物体の輪郭や形状が規定されます。
3DCG制作ソフトウェアでモデリングを行う際、最も初期の段階や編集時に頻繁に目にする表現形式です。
ワイヤーフレームを構成する要素
ワイヤーフレームモデルを構成する最小単位は、3次元空間の座標（X, Y, Z）を持つ頂点です。
次に、2つの頂点を結ぶことで「辺」が定義されます。
この頂点と辺の集合体が、物体の形状を視覚化するための最小限の情報となります。
数学的には「グラフ理論」に基づいた構造を持っており、コンピュータにとっては非常に処理しやすいデータ形式です。
面（ポリゴン）が貼られていないため、モデルの向こう側が透けて見えるのが視覚的な大きな特徴です。
ワイヤーフレームモデルのメリット
ワイヤーフレームモデルが現代でも多用される理由は、その圧倒的な軽量性にあります。
ここでは、制作現場で重宝される具体的なメリットを解説します。
計算負荷が極めて低い
ワイヤーフレームモデルは、保持する情報量が他の形式に比べて圧倒的に少ないのが特徴です。
面の色、テクスチャ、光の反射、影といった複雑なレンダリング計算を必要としません。
そのため、非力なコンピュータ環境でもスムーズに形状を表示・操作することが可能です。
数万個、数十万個のポリゴンを持つ複雑なシーンでも、ワイヤーフレーム表示に切り替えることで動作を軽くすることができます。
内部構造や重なりを把握しやすい
物体が透過して見えるため、複雑に入り組んだモデルの内部を確認するのに最適です。
例えば、キャラクターの体の中に骨組み（リグ）を配置する際、ワイヤーフレーム表示は必須となります。
また、複数のオブジェクトが重なっている場合に、奥にある物体の位置関係を正確に把握することができます。
モデリングの不備や、頂点の重複などのミスを見つけるためにも非常に役立ちます。
ワイヤーフレームモデルのデメリットと課題
一方で、ワイヤーフレームモデルには表現上の限界も存在します。
どのような点が弱点となるのか、具体的に見ていきましょう。
面の情報を持たないことによる曖昧さ
ワイヤーフレームモデルは、物体が「面」として閉じているかどうかを判別する情報を持ちません。
そのため、「どちらが手前で、どちらが奥か」という視覚的な混乱が生じることがあります。
これを解消するために「隠線消去（Hidden Line Removal）」という手法が用いられることもありますが、基本的には透けて見えるのが標準です。
また、物体の体積や質量を計算することができないため、物理シミュレーションには不向きです。
複雑な形状における視認性の低下
モデルが非常に高精細になり、頂点や辺の密度が上がると、画面上が線で埋め尽くされてしまいます。
密度が高すぎると、形状の細部を判別することがかえって困難になる場合があります。
この現象は、スキャンデータなどの非常に細かいメッシュを扱う際によく発生します。
そのため、作業内容に応じてシェーディング表示（面を表示する形式）と使い分ける必要があります。

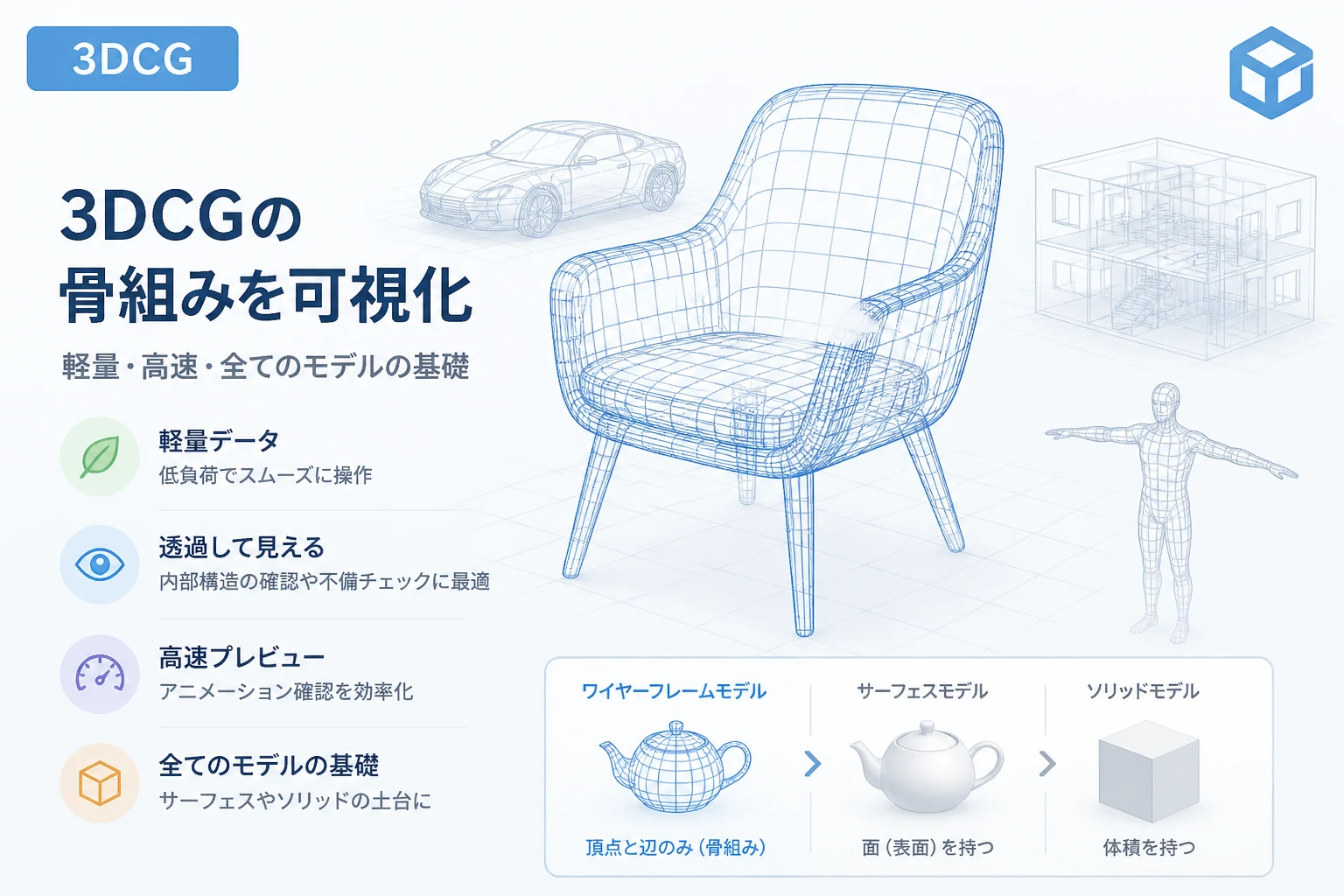

サーフェスモデル・ソリッドモデルとの違い
3DCGのモデル形式には、ワイヤーフレームの他に「サーフェスモデル」と「ソリッドモデル」があります。
それぞれの違いを正しく理解することは、適切なツール選びや作業効率化に直結します。
| モデル形式 | 表現内容 | 主な用途 |
|---|---|---|
| ワイヤーフレーム | 点と線のみ | 下書き、構造確認、軽量表示 |
| サーフェス | 点・線・面（中身は空洞） | ゲーム、映画、デザイン |
| ソリッド | 点・線・面・体積（中身がある） | 製造、CAD、CAE解析 |
サーフェスモデルとの比較
サーフェスモデルは、ワイヤーフレームに「面（パッチ）」の情報が加わったものです。
外見上は不透明な皮膜に覆われたような状態になりますが、中身は空洞です。
現代の多くの3DCGソフト（BlenderやMayaなど）は、このサーフェスモデルをベースにワイヤーフレームを表示しています。
サーフェスモデルであれば、光の反射やテクスチャの貼り付けが可能になります。
ソリッドモデルとの比較
ソリッドモデルは、物体の内部が詰まっている「中身のある」モデルです。
体積や重心、慣性モーメントなどの物理パラメータを保持することができます。
主に製造業のCADで使用され、金属の強度計算や金型設計などに用いられます。
ワイヤーフレームは、これら全てのモデルの「骨組み」として共通して存在する概念と言えます。
3DCG制作ワークフローにおけるワイヤーフレームの役割
実際の制作現場において、ワイヤーフレームモデルはどのような場面で活用されているのでしょうか。
具体的な工程ごとの役割を見ていきましょう。
モデリング工程：トポロジーの確認
3DCGモデラーにとって、ワイヤーフレームは「トポロジー（網目状の構造）」を確認するための重要な手段です。
きれいなトポロジーは、後のアニメーション工程でモデルを歪ませた際の美しさに直結します。
四角形ポリゴンが適切に配置されているか、不要な三角形が混ざっていないかを、ワイヤーフレーム表示で厳密にチェックします。
この「線の流れ」を管理することが、プロのモデラーには求められます。
リギング・アニメーション工程：プレビューの高速化
キャラクターに動きをつけるアニメーション工程では、リアルタイムでの再生速度が重要視されます。
テクスチャやライティングを全て表示した状態では、再生速度が低下し、動きのタイミングを確認しづらくなります。
そこで、表示をワイヤーフレームに切り替えることで、複雑なキャラクターでも秒間60フレーム以上の滑らかな動きでプレビューできるようになります。
また、内部に埋め込まれた関節（ジョイント）の位置を正確に把握するためにも、ワイヤーフレームは不可欠です。
レンダリング手法としての活用
あえて完成品としてワイヤーフレーム風の見た目を採用する手法もあります。
ハイテクなイメージや、デジタルな空間を演出するためのデザイン的な選択として用いられます。
「トポロジーを見せること自体がかっこいい」という美学が、CGアーティストの間では広く浸透しています。
Web制作における「ワイヤーフレーム」との違い
IT業界において「ワイヤーフレーム」という言葉は、3DCG以外でも頻繁に使われます。
Webサイトやアプリの開発現場におけるワイヤーフレームは、「画面構成図（レイアウト）」を指します。
ボタンの配置やロゴの位置、情報の優先順位を示すための設計図であり、3次元的な概念ではありません。
どちらも「詳細を省いて骨組みを示す」という意味では共通していますが、対象とする空間が異なります。
3DCGエンジニアとWebデザイナーが会話をする際は、文脈に応じてどちらを指しているか意識する必要があります。
プログラムでのワイヤーフレーム表現
プログラミングによって3Dモデルを扱う際、ワイヤーフレームはどのように定義されるのでしょうか。
ここでは、最もシンプルな表現形式の一つであるOBJ形式のデータ構造を例に見てみましょう。
# 頂点情報 (Vertex)
v 0.0 0.0 0.0
v 1.0 0.0 0.0
v 1.0 1.0 0.0
v 0.0 1.0 0.0
# 辺や面の定義 (Face or Line)
# 下記は頂点番号を結ぶ指示
f 1 2 3 4このコードは、4つの点（頂点）を定義し、それらをつなぐことで1つの四角形を形作っています。
プログラム上でワイヤーフレームのみを描画する場合、これら頂点の座標を画面上の2次元座標に変換し、線分を描画する関数を呼び出します。
例えば、OpenGLやDirectXといったグラフィックスAPIを使用する場合、描画モードを「LINE」に設定するだけで、モデルがワイヤーフレームとして表示されます。
// OpenGLにおけるポリゴンモードの設定例
// 表面も裏面も線（ワイヤーフレーム）で描画する設定
glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);このように、システム的には非常にシンプルなフラグ操作でワイヤーフレーム表示を実現できます。
まとめ
ワイヤーフレームモデルは、3DCGにおける最も基本的かつ重要な表現形式です。
点と線だけで構成されるその構造は、計算負荷の低さや内部構造の視認性といった、他のモデルにはない強力なメリットを持っています。
サーフェスモデルやソリッドモデルが登場した現代においても、モデリングの精度向上や制作効率の改善に欠かせない存在です。
また、トポロジーの確認やアニメーションのプレビューなど、プロフェッショナルな現場での活用範囲は多岐にわたります。
3DCGを学ぶ上で、このワイヤーフレームの特性を理解することは、高度な表現を習得するための第一歩となるでしょう。
もしあなたがこれから3D制作を始めるのであれば、まずは「線の流れ」に注目して、効率的なワイヤーフレーム構造を意識してみてください。
