システム開発やビジネスプロセスの設計において、業務の流れやシステムの挙動を可視化することは非常に重要です。
アクティビティ図は、複雑なプロセスを直感的に理解するための強力なツールとして、多くの現場で活用されています。
本記事では、UML（統一モデリング言語）の一つであるアクティビティ図の基本から、具体的な書き方、記号の意味まで詳しく解説します。

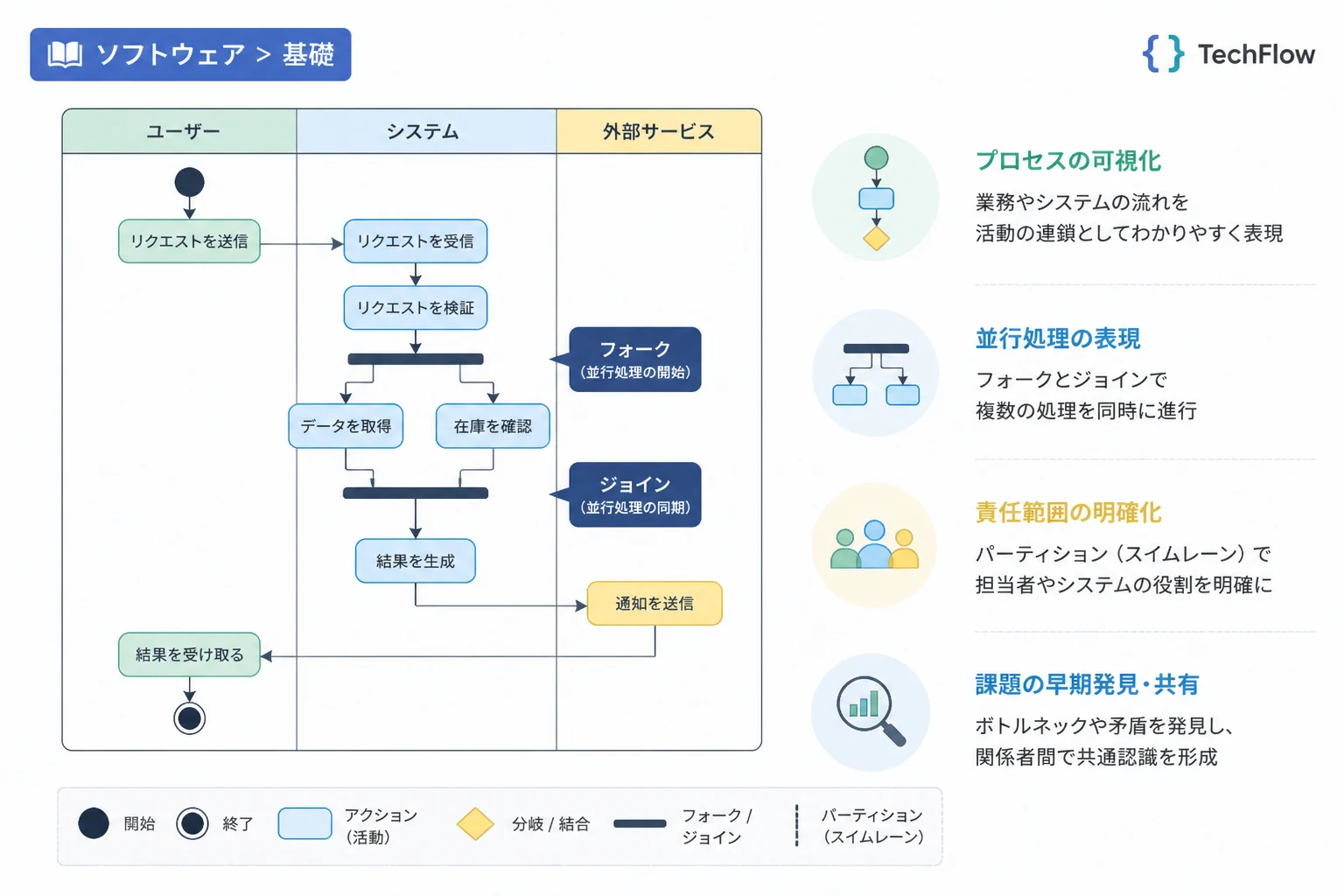

アクティビティ図（活動図）とは何か
アクティビティ図とは、システムや業務プロセスの実行手順を「活動」の連鎖として表現する図のことです。
オブジェクト指向のシステム設計で用いられるUML（Unified Modeling Language）において、振る舞い図の一つに分類されます。
プログラムの論理構造だけでなく、人間の手作業を含むビジネスプロセスの流れを記述する際にも利用されます。
一般的に馴染みのあるフローチャートと似ていますが、アクティビティ図は並行処理を表現できる点に大きな特徴があります。
複数の処理が同時に進行する複雑なシステムを定義する際、アクティビティ図は欠かせない存在と言えるでしょう。
設計者と開発者、あるいはエンジニアと顧客の間で、プロセスの共通認識を持つためのコミュニケーションツールとしても機能します。
システム全体を俯瞰し、どこでどのような判断が行われ、どの処理に分岐するのかを一目で把握できるようにするのが主な目的です。
アクティビティ図を使用する主なメリット
アクティビティ図を活用することで、業務フローのボトルネックや論理的な矛盾を早期に発見できます。
テキストベースの仕様書では見落としがちな、条件分岐の漏れや無限ループの可能性を視覚的に特定しやすくなるためです。
また、「誰が」「何を」するのかという責任範囲を明確にできる点も大きな利点です。
特に複数の部署が関わる大規模なプロジェクトでは、情報の受け渡しタイミングを整理するのに役立ちます。
さらに、プログラミング実装前のロジック確認として用いることで、手戻りの少ない効率的な開発が可能になります。
新人研修や引き継ぎの際にも、アクティビティ図があれば複雑な仕様を短時間で正確に伝えることができるでしょう。
アクティビティ図を構成する基本記号と意味
アクティビティ図では、特定の意味を持つ標準化された記号を使用します。
これらの記号を正しく使い分けることが、正確な図解を作成するための第一歩となります。
| 記号の名称 | 形状の概要 | 役割と意味 |
|---|---|---|
| 開始ノード | 塗りつぶされた円 | プロセスの開始地点を示します。1つの図に原則1つ配置します。 |
| 終了ノード | 二重線の円（中は塗りつぶし） | プロセス全体の完了を示します。複数の場所に配置することも可能です。 |
| アクション | 角の丸い長方形 | 具体的な作業や処理のステップを表します。 |
| コントロールフロー | 矢印付きの直線 | 処理が移動する方向（流れ）を示します。 |
| 判断（デシジョン） | ひし形 | 条件によって流れが分岐するポイントを示します。 |
| 合流（マージ） | ひし形 | 分岐した流れが一つにまとまるポイントを示します。 |
| フォーク | 太い実線（水平または垂直） | 一つの流れを複数の並行処理に分割します。 |
| ジョイン | 太い実線（水平または垂直） | 複数の並行処理がすべて終わるのを待って一つにまとめます。 |
アクションと制御の流れ
アクションは、アクティビティ図において最も頻繁に使用される要素です。
「注文を受ける」「メールを送信する」「データを更新する」といった、具体的な一つの動作を記述します。
これらをつなぐ矢印をコントロールフローと呼び、処理の順序を定義します。
原則として、一つのアクションから出る矢印は一本ですが、例外的に分岐記号を介さず直接分岐させるケースもあります。
条件分岐とマージ
ひし形の記号を用いる判断（デシジョン）は、特定の条件によって進むべき方向が分かれる際に使用します。
例えば、「在庫がある場合」と「在庫がない場合」で処理を分けるようなシーンです。
分岐した後の矢印には、[在庫あり]のように角括弧で囲んだガード条件を記述するのが一般的です。
また、分岐した処理を後の工程で合流させる際にはマージ記号を使用し、ロジックを整理します。
並行処理を実現するフォークとジョイン
アクティビティ図の最大の特徴は、複数の処理が同時に行われる様子を表現できる点にあります。
フォークを使用すると、一つのフローを分割して同時に複数のアクションを実行させることが可能です。
逆にジョインは、分割されたすべての処理が完了するまで次の工程に進ませないための同期ポイントとなります。
例えば、ECサイトで「注文確定」をした後に、「在庫確保」と「決済処理」を並行して行うようなケースで多用されます。
パーティション（スイムレーン）による責任範囲の明確化
アクティビティ図には、パーティション（スイムレーン）という概念があります。
これは図を縦または横の枠で区切り、それぞれのアクションを誰が実行するかを明確にする手法です。
例えば、「顧客」「営業担当」「システム」といった単位で枠を作ります。
どのアクションがどの枠に配置されているかを見るだけで、業務の担当境界が明確になります。
システム開発においては、フロントエンドとバックエンドの処理分担を整理する際にも非常に有効です。
パーティションを適切に設定することで、図の読みやすさは格段に向上します。
アクティビティ図の書き方の基本ルール
わかりやすいアクティビティ図を作成するためには、いくつかの基本的なルールとマナーを守る必要があります。
1. 適切な粒度でアクションを記述する
一つのアクションに、あまりにも多くの処理を詰め込みすぎないことが重要です。
逆に、あまりに細かすぎると全体の流れが掴みづらくなってしまいます。
「一言で説明できる一塊の作業」を一つのアクションにするのが、理想的な粒度と言えるでしょう。
2. 流れは上から下、左から右へ
人間の視線移動に合わせ、処理の流れは原則として上から下、あるいは左から右へ流れるように配置します。
線が複雑に交差すると可読性が著しく低下するため、配置を工夫して交差を最小限に抑えましょう。
矢印の向きが逆流するような配置は、ループ処理を除いて避けるべきです。
3. ガード条件は一意にする
判断記号から出る複数のフローにおいて、条件が重複したり、どの条件にも当てはまらなかったりすることがないようにします。
「Yes/No」や「Aの場合/Bの場合/それ以外」のように、漏れなく重複のない状態を目指してください。
これにより、プログラム実装時のバグを未然に防ぐことが可能になります。
アクティビティ図の具体的な活用例
アクティビティ図がどのような場面で役立つのか、代表的なケースを挙げて解説します。
ビジネスプロセスのモデリング
企業の業務フローを可視化する際、アクティビティ図は非常に強力なツールとなります。
例えば、商品の受注から納品までの流れを整理する場合を考えてみましょう。
「注文受理」「与信チェック」「在庫確認」「出荷指示」「請求書発行」といった一連の流れを記述します。
ここで並行処理（フォーク）を使えば、出荷準備をしながら同時に請求事務を進める様子を正確に表現できます。
経営層や業務現場の担当者とプロセスを改善する議論を行う際に、共通の土台として活用されます。
システムのユースケースの深掘り
ユースケース図で「何をするか」を定義した後、それを「どのように実現するか」を詳細化する際にアクティビティ図が使われます。
ユーザーの操作に対してシステムがどう応答し、内部でどのようなデータ処理が行われるかをステップバイステップで描きます。
エラーハンドリングの流れ（例外処理）も、アクティビティ図を使えば明確に定義可能です。
複雑なアルゴリズムの設計
プログラム内部の複雑な条件分岐やループ処理を整理する目的でも使用されます。
特に複数のスレッドが関与する並列計算などの設計では、ジョインによる同期のタイミングを視覚化できるメリットが大きいです。
実装コードを書く前にアクティビティ図を作成することで、ロジックの破綻を防ぐことができます。
フローチャートとの違い
「アクティビティ図とフローチャートは何が違うのか」という疑問はよく聞かれます。
結論から言うと、アクティビティ図はフローチャートの進化版であり、より高度な表現が可能です。
従来のフローチャートは、基本的にシングルスレッド（一本道）の処理を記述することを前提としています。
対してアクティビティ図は、前述の通りフォークとジョインによる並行処理の表現が標準化されています。
また、UMLという国際規格に基づいているため、世界中のエンジニアと共通の言語で設計情報を共有できる強みがあります。
オブジェクトの状態変化に焦点を当てるのではなく、あくまで「手続きの流れ」に特化している点も特徴です。
状態遷移図（ステートマシン図）との違い
同じUMLの振る舞い図である「状態遷移図」との使い分けも重要です。
状態遷移図は、「オブジェクト（注文データなど）が今どのような状態にあるか」を記述するものです。
例えば、「未決済」「決済済み」「発送済み」といった状態の変化を追います。
一方、アクティビティ図は「何が行われているか」というアクションに焦点を当てます。
「振る舞いのプロセス」を描きたいならアクティビティ図、「対象の変化」を描きたいなら状態遷移図を選びましょう。
アクティビティ図を作成するステップ
実際にアクティビティ図を作成する際の、推奨される手順を紹介します。
ステップ1：範囲と目的を定義する
まず、どのプロセスのどの部分を図解するのかを明確にします。
「ログインから注文完了まで」のように、開始と終了をはっきりさせることが大切です。
ステップ2：アクションを書き出す
プロセスに含まれる主要なステップや作業をすべてリストアップします。
この段階では順番を気にせず、抜け漏れがないように抽出することに専念してください。
ステップ3：パーティションを設定する
登場人物やシステム構成要素を整理し、スイムレーンを作成します。
リストアップしたアクションを、それぞれの担当枠に振り分けていきます。
ステップ4：ノードをつなぎ、分岐や並行処理を加える
開始ノードから順にアクションを矢印でつなぎます。
条件分岐が必要な箇所には判断記号を、並行して進む箇所にはフォークを挿入します。
ステップ5：終了ノードで締めくくる
すべてのフローが最終的にどこに到達するのかを確認し、終了ノードを配置します。
途中で行き止まりになっているフローがないか、入念にチェックしましょう。
効果的なアクティビティ図を作成するためのコツ
図を作成する上で、より質の高いものにするためのアドバイスをいくつか挙げます。
まず、「ハッピーパス」を最初に描くことです。
ハッピーパスとは、エラーが起きない正常なメインシナリオのことを指します。
最初から例外的なケースを盛り込みすぎると、図が複雑になりすぎて本質が見えなくなります。
メインの流れを完成させた後に、後付けでエラー分岐や例外処理を書き足していくのが効率的です。
また、図が大きくなりすぎる場合は、サブアクティビティとして別の図に分割することも検討してください。
一つの図に収めるアクションの数は、人間が一度に理解できる20個程度までに抑えるのがベストです。
まとめ
アクティビティ図は、システムや業務の「動き」を可視化するための非常に優れたツールです。
標準的な記号とルールを覚えるだけで、誰でも論理的で分かりやすい業務フローを作成できるようになります。
特に並行処理を正確に表現できる点は、現代の複雑なシステム設計において大きなアドバンテージとなります。
本記事で紹介した基本ルールや記号の意味を参考に、ぜひ実務でアクティビティ図を活用してみてください。
正確な図解は、チーム内の認識齟齬をなくし、プロジェクトを成功に導くための強固な基盤となるはずです。
