フレームバッファとは？3DCGレンダリングの仕組みと役割を解説

現代のコンピューターグラフィックスにおいて、滑らかで美しい映像を映し出すために欠かせない技術の一つが「フレームバッファ」です。

3DCG制作や最新のゲームエンジンを理解する上で、この仕組みを知ることは非常に重要です。

フレームバッファは、GPUが計算した複雑な画像データを画面に表示する直前に蓄えておく、言わば「映像の待機場所」としての役割を果たしています。

本記事では、フレームバッファの基本的な仕組みから、3DCGレンダリングにおける具体的な役割、そして映像品質を支える最新技術までを詳しく解説します。

フレームバッファの基本概念と役割

フレームバッファとは、ビデオカード（GPU）に搭載されているビデオRAM（VRAM）内にある、1画面分のピクセル情報を保持するための専用メモリ領域のことです。

コンピューターが画面を表示する際、CPUやGPUは常に膨大な計算を行ってピクセルの色情報を生成しています。

しかし、計算が終わった端からディスプレイに情報を送ってしまうと、描画途中の画像が表示されるなど、映像が乱れる原因となります。

そこで、計算が完了した完全な1枚の絵（フレーム）を一時的にフレームバッファに書き込み、それをディスプレイの更新タイミングに合わせて送り出す仕組みが採用されています。

レンダリング結果の最終的な格納先

3DCGのレンダリングプロセスでは、ポリゴン（多角形）の配置、テクスチャの貼り付け、ライティングの計算といった複雑な工程が繰り返されます。

これらの計算によって最終的に決定された「各ピクセルの色」が、フレームバッファへと書き込まれます。

フレームバッファは、ディスプレイの解像度（横幅×高さ）に応じたビットマップ形式のデータ構造を持っています。

例えば、フルHD解像度であれば、1920×1080個のピクセルデータがこの領域に格納されることになります。

GPUとディスプレイの橋渡し役

GPUが画像を作成するスピードと、ディスプレイが映像を更新するスピードは必ずしも一致しません。

ディスプレイは一定の周期（リフレッシュレート）で画面を書き換えますが、GPUの処理負荷はシーンの複雑さによって変動します。

フレームバッファがあることで、GPUは自分のペースで描画処理を進めることができ、ディスプレイは安定して画像を表示し続けることが可能になります。

このように、フレームバッファは計算処理と表示処理の速度差を吸収するバッファ（緩衝材）として機能しています。

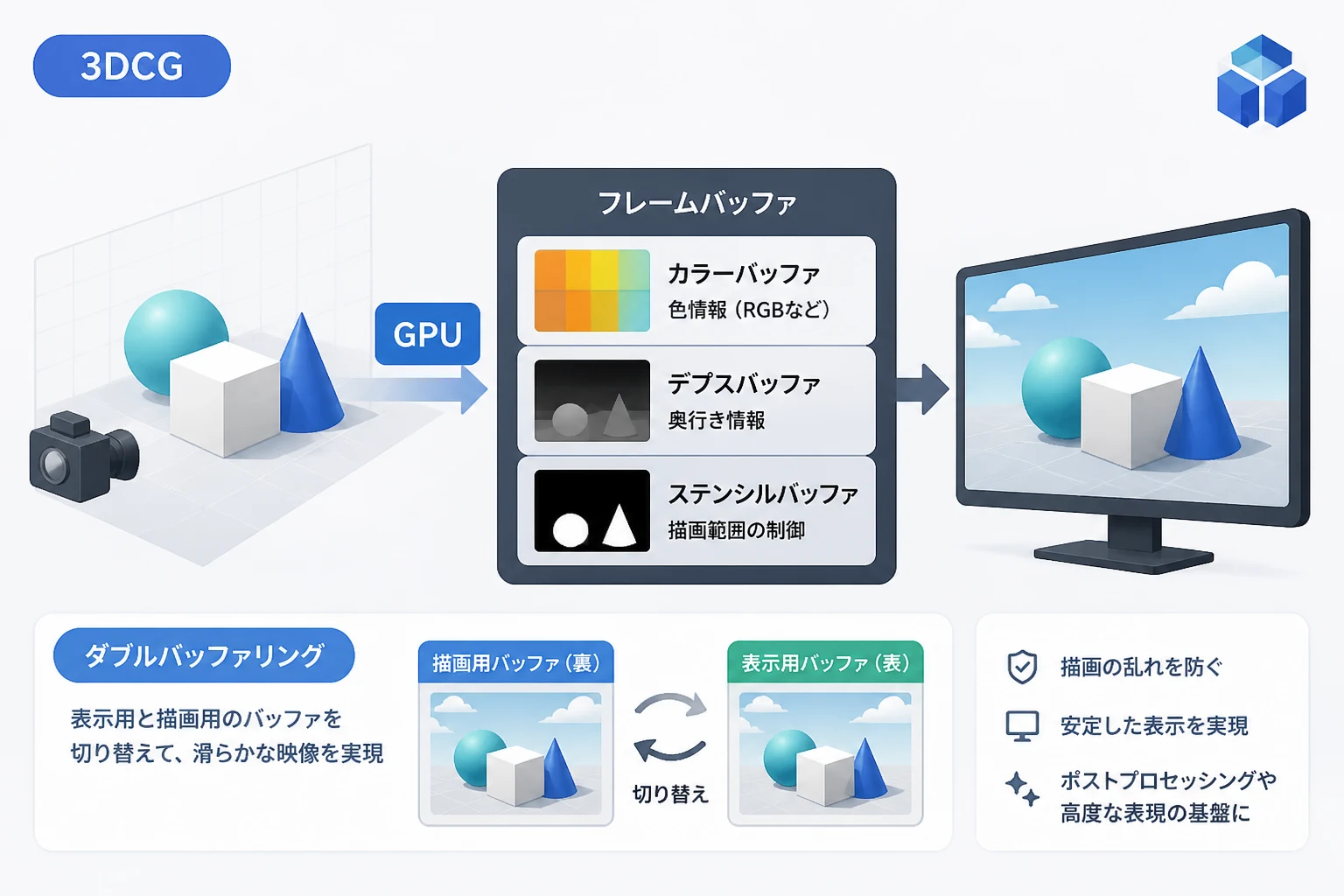

フレームバッファを構成する主な要素

単に「フレームバッファ」と呼ぶ場合、一般的には色情報を扱うカラーバッファを指すことが多いですが、実際には複数のバッファが組み合わさって機能しています。

現代の3DCGレンダリングでは、以下の要素が密接に関係しながら一つの画面を作り上げています。

カラーバッファ

カラーバッファは、画面上の各ピクセルにおける「色情報」を保存する領域です。

通常、赤（R）、緑（G）、青（B）の3原色に加え、透明度を表すアルファ値（A）が格納されます。

一般的なフルカラー表示では、1ピクセルあたり32ビット（各色8ビット＋アルファ8ビット）のデータ容量を消費します。

この情報の精度が高ければ高いほど、より豊かで自然な色彩表現が可能になります。

デプスバッファ（Zバッファ）

3DCG特有の重要な要素が、物体の奥行き情報を保持する「デプスバッファ」です。

カメラから見てどの物体が手前にあり、どの物体が後ろに隠れているかを判定するために使用されます。

GPUは新しいピクセルを描画する際、デプスバッファに記録された数値と比較し、より手前にあるものだけをカラーバッファに書き込みます。

この仕組みにより、不透明な物体同士の前後関係を正しく処理する「隠面消去」が実現されます。

ステンシルバッファ

ステンシルバッファは、特定の形状で描画範囲を制限（マスク処理）するために使用される領域です。

鏡面反射の表現や、影の描画、特殊な視覚効果を特定の領域だけに適用したい場合に利用されます。

特定の条件に一致するピクセルだけを書き換えるといった制御を行う際に、非常に強力なツールとなります。

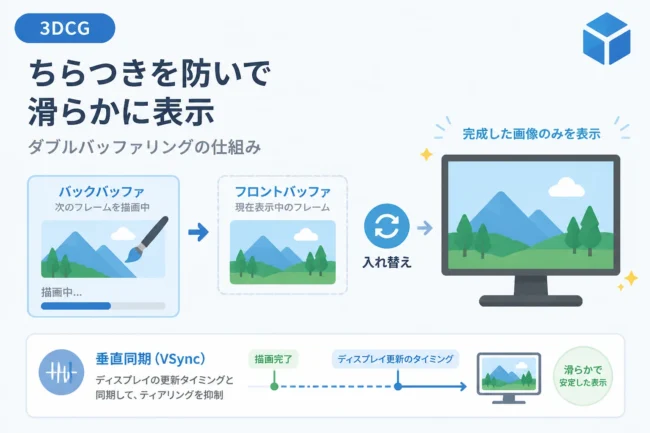

画面表示を滑らかにする技術：ダブルバッファリング

初期のコンピューターでは、フレームバッファが一つしかなかったため、描画の書き換え途中の様子が画面に見えてしまう問題がありました。

これを解決するために開発されたのが、「ダブルバッファリング」という手法です。

フロントバッファとバックバッファ

ダブルバッファリングでは、2つのフレームバッファを用意します。

一つは、現在ディスプレイに表示されているデータを保持する「フロントバッファ」です。

もう一つは、GPUが次に表示する画像を裏側で描画するための「バックバッファ」です。

GPUがバックバッファへの描画を完了すると、フロントバッファとバックバッファの役割を瞬時に入れ替えます。

この入れ替え操作は「スワップ」や「フリップ」と呼ばれ、ユーザーには常に完成した画像だけが見えるようになります。

ティアリング現象と垂直同期（V-Sync）

ダブルバッファリングを使用していても、バッファのスワップとディスプレイの更新タイミングがずれると問題が発生します。

画面の上半分は前のフレーム、下半分は新しいフレームというように、画像が引き裂かれたように見える「ティアリング」と呼ばれる現象です。

これを防ぐために、ディスプレイの書き換え周期に合わせてスワップを行う設定が「垂直同期（V-Sync）」です。

V-Syncを有効にすることで映像の乱れは解消されますが、入力遅延（インプットラグ）が発生しやすくなるという側面もあります。

さらなる安定性を求めるトリプルバッファリング

ダブルバッファリングの欠点を補うために、バックバッファを2つ用意する「トリプルバッファリング」も普及しています。

これにより、GPUはディスプレイの更新を待つことなく、常に最新のフレームを描画し続けることが可能になります。

フレームレートの安定性と入力の応答性を両立させるための、高度な制御技術と言えます。

フレームバッファと解像度・メモリ容量の関係

フレームバッファが必要とするメモリ容量は、画面の解像度と色の深さ（色深度）によって決定されます。

高解像度化が進む現代のグラフィックス環境では、このメモリ消費量も無視できない要素となっています。

上記の数値は単純な単一バッファの計算ですが、実際にはダブルバッファリングやトリプルバッファリングによって、この数倍のメモリが消費されます。

さらに、アンチエイリアシング（MSAAなど）を適用すると、1ピクセルあたりに保持するサンプル数が増えるため、メモリ消費量は劇的に増加します。

ビデオカードのメモリ容量が不足すると、システムのパフォーマンスが著しく低下したり、高解像度での描画ができなくなったりするのはこのためです。

現代のレンダリングにおけるフレームバッファの進化

最近の3DCGパイプラインでは、フレームバッファは単なる出力先以上の役割を担っています。

特に「オフスクリーンレンダリング」や「ポストプロセッシング」の分野では、フレームバッファの応用が不可欠です。

ポストプロセッシング（後処理）の効果

一度フレームバッファに書き込まれた画像に対して、さらに追加の計算を行う手法をポストプロセッシングと呼びます。

例えば、画面全体を少しぼかすブルーム効果、被写界深度（ピンボケ）、カラーグレーディングなどは、フレームバッファ内のピクセルデータを加工することで実現されます。

GPUは、フレームバッファを一種のテクスチャとして再利用し、画面全体に対してフィルタ処理をかけます。

この工程により、実写のようなリッチな映像表現が可能となります。

マルチレンダターゲット（MRT）

近年の高度なレンダリング手法である「ディファードレンダリング」では、マルチレンダターゲットという技術が使われます。

これは、一回の描画パスで、色、法線（向き）、物体の質感といった情報を複数の異なるフレームバッファ（Gバッファ）に同時に書き出す手法です。

これにより、大量の光源がある複雑なシーンでも、効率的にライティング計算を行うことができます。

フレームバッファは、単なる情報の終着点ではなく、次の高度な計算のための重要なデータソースへと進化しているのです。

G-SyncやFreeSyncによる適応型同期

従来のV-Syncは、ディスプレイのリフレッシュレートにGPUが合わせる形式でしたが、現在はその逆も可能になっています。

NVIDIAのG-SyncやAMDのFreeSyncは、GPUがフレームバッファの書き換えを終えた瞬間に、ディスプレイ側の更新タイミングを合わせる技術です。

これにより、ティアリングを防ぎつつ、入力遅延を最小限に抑えた非常にスムーズな映像体験が提供されています。

フレームバッファとディスプレイデバイスの密な連携が、次世代のグラフィックス品質を支えています。

開発におけるフレームバッファの制御例

グラフィックスAPI（OpenGLやDirectXなど）を使用する場合、開発者はフレームバッファオブジェクト（FBO）を操作してレンダリングを制御します。

以下は、プログラム上でどのようにフレームバッファをクリアし、描画を準備するかという概念的な流れを示す疑似コードです。

// フレームバッファの初期化と描画サイクルの例
void renderFrame() {
    // 1. カラーバッファとデプスバッファをクリアする
    // これを行わないと、前のフレームの画像が残ってしまいます
    clearBuffer(COLOR_BUFFER_BIT | DEPTH_BUFFER_BIT);

    // 2. 3Dモデルの描画処理
    // GPUが計算を行い、バックバッファへピクセル情報を書き込みます
    draw3DScene();

    // 3. バッファのスワップを実行
    // バックバッファとフロントバッファを入れ替えて画面に表示します
    swapBuffers();
}

[System] Buffer cleared: 0.0ms
[System] Rendering polygons: 12.5ms
[System] Buffer swap executed. Frame displayed at 60FPS.

このように、プログラムのレベルでもフレームバッファの管理はレンダリングループの中核をなしています。

適切なバッファのクリアや更新のタイミングを制御することが、パフォーマンスの最適化に直結します。

まとめ

フレームバッファは、3DCGレンダリングにおいて計算結果を一時的に保存し、ディスプレイへと橋渡しをする極めて重要な役割を担っています。

カラーバッファによる色彩表現、デプスバッファによる奥行きの制御、そしてダブルバッファリングによる滑らかな表示切り替えなど、私たちが普段目にしている美しい映像の裏側には、常に高度なバッファ管理が存在します。

さらに、ポストプロセッシングやディファードレンダリングといった最新技術においても、フレームバッファは映像表現の可能性を広げるための基盤となっています。

高解像度化や高フレームレート化が進むこれからのコンピューティング環境において、フレームバッファの仕組みを理解することは、グラフィックス技術の本質を掴むことに他なりません。

ハードウェアの進化とともに、この「映像の待機場所」は今後もさらなる進化を遂げ、より没入感のある視覚体験を私たちに提供し続けてくれるでしょう。
