現代のコンピューティング性能を支える半導体技術は、微細化の限界という大きな壁に直面しています。
これまでのようにトランジスタを小さくするだけでは性能向上が難しくなり、注目を集めているのが「後工程」と呼ばれるパッケージング技術です。
その中でも、チップ同士を極めて高い密度で接続し、性能を飛躍的に向上させる中核的な部品が「インターポーザ（中間基板）」です。
本記事では、インターポーザの基本的な役割から、最新の2.5次元実装、そして将来期待される新素材までを詳しく解説します。
インターポーザ（中間基板）の基礎知識と役割

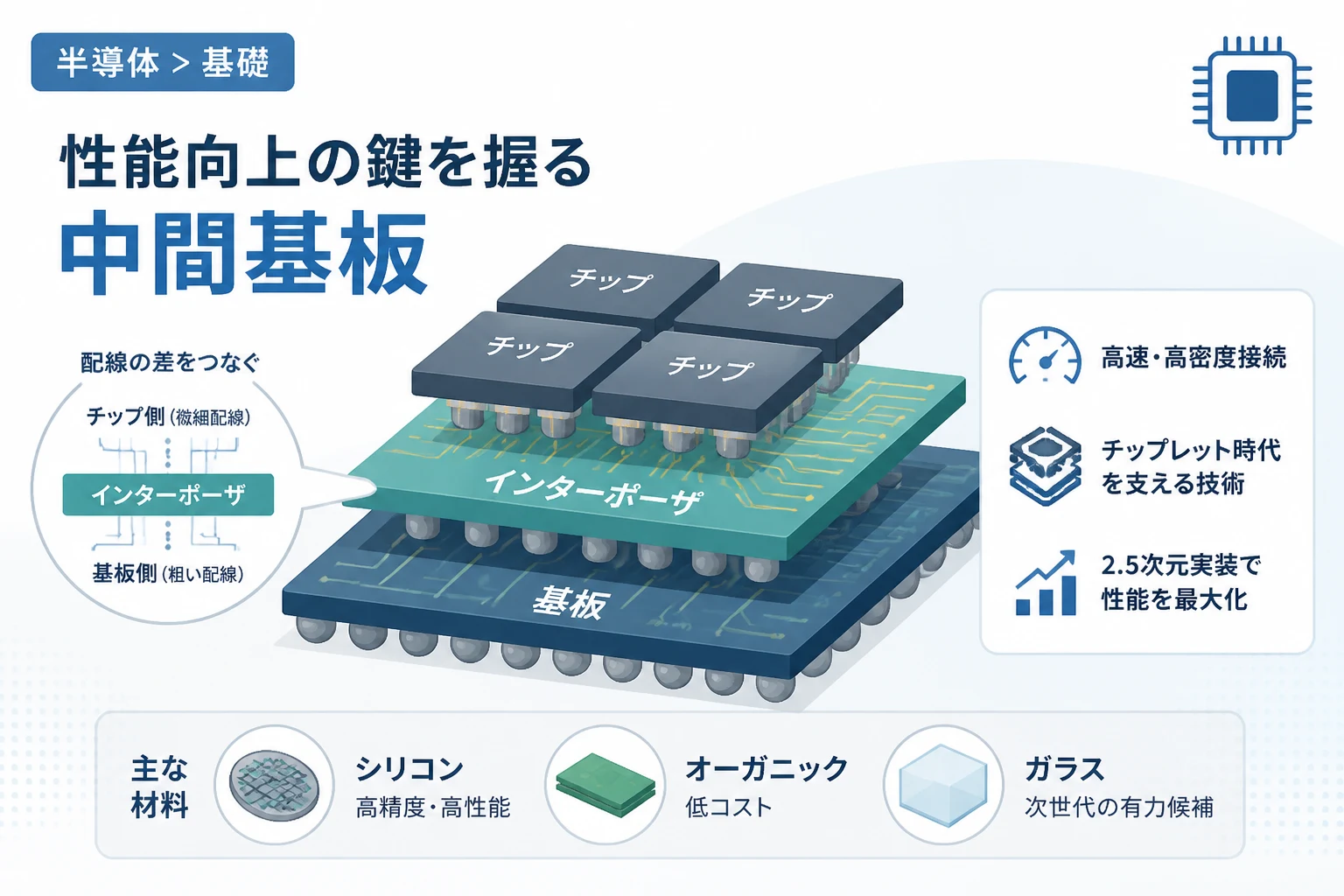

インターポーザとは、半導体パッケージの内部において、半導体チップ（ダイ）とプリント配線基板（マザーボード）の間をつなぐ「橋渡し」の役割を果たす基板のことです。
一般的な半導体パッケージでは、チップを直接基板に載せますが、インターポーザを使用する場合は、チップとインターポーザを結合し、さらにそのインターポーザを基板に載せるという二段構えの構造をとります。
なぜこのような手間のかかる構造が必要なのかというと、それは「配線の密度」が劇的に異なるためです。
半導体チップ上の端子は数ミクロンという極めて小さな間隔で並んでいますが、一般的なプリント基板の配線はそれほど細かくありません。
インターポーザはこの「極細の配線」と「通常の配線」のギャップを埋める再配線層としての機能を果たしています。
また、インターポーザは複数のチップを一つのパッケージ内で高速に連携させるためにも不可欠な存在です。
特に、CPUやGPUといったプロセッサと、HBM（高帯域幅メモリ）を隣接させて接続する際に、インターポーザがデータの通り道として機能します。
この技術により、個別のパッケージを基板上でつなぐ従来の手法よりも、圧倒的な通信速度と省電力性を実現しています。
インターポーザが必要とされる背景：ムーアの法則の限界とチップレット
半導体業界では長年、回路を微細化することで性能を向上させる「ムーアの法則」が指標となってきました。
しかし、回路線幅が数ナノメートル単位に達した現在、微細化にかかるコストは爆発的に増大し、物理的な限界も近づいています。
そこで考案されたのが、大きな一つのチップを作るのではなく、小さな機能単位のチップ（チップレット）を組み合わせる手法です。
チップレット方式を採用すると、良品率（歩留まり）が向上し、製造コストを最適化できるメリットがあります。
この複数のチップレットを一つの巨大なチップのように動作させるためには、チップ間を極めて高速かつ高密度に接続しなければなりません。
ここでインターポーザによる高密度実装が、性能向上の鍵を握る重要技術として浮上してきたのです。
特に生成AIの普及に伴い、膨大なデータを処理する必要があるデータセンター向けプロセッサにおいて、インターポーザの需要は急増しています。
インターポーザの種類とそれぞれの特徴
インターポーザには、使用される素材によっていくつかの種類が存在し、それぞれコストや性能が異なります。
現在主流となっているものから、次世代の候補まで、代表的なインターポーザを解説します。
シリコンインターポーザ（Si Interposer）
シリコンインターポーザは、半導体チップと同じシリコンウェハーを素材として作られた中間基板です。
半導体製造用の露光装置を用いるため、数ミクロン以下の極めて微細な配線を形成できるのが最大の特徴です。
また、チップと同じ素材であるため、熱による膨張率が同じであり、温度変化による歪みや接続不良が起きにくいという利点があります。
現在のAIサーバー向けハイエンドGPU（NVIDIAのH100など）には、このシリコンインターポーザを用いた「2.5Dパッケージング」が採用されています。
ただし、シリコンウェハーを贅沢に使用するため、製造コストが非常に高いという課題があります。
オーガニックインターポーザ（Organic Interposer）
オーガニックインターポーザは、樹脂（プラスチック）などの有機材料をベースにした中間基板です。
シリコンに比べて材料費が安く、大型化が比較的容易であるというメリットがあります。
以前はシリコンに比べて配線の微細化に限界がありましたが、近年は技術革新により、かなり高密度な配線が可能になっています。
コストパフォーマンスを重視する製品や、チップの面積が非常に大きい製品での採用が進んでいます。
ガラスインターポーザ（Glass Interposer）
次世代の有力候補として大きな注目を集めているのが、ガラスを素材としたインターポーザです。
ガラスは表面が非常に平坦であり、電気的な絶縁性が高いため、さらなる高密度配線と信号の損失低減が期待できます。
また、熱や湿度に対する安定性も高く、シリコンよりも大型の基板が作りやすいという性質を持っています。
Intelなどの大手メーカーが開発を加速させており、数年以内にはハイエンドコンピューティング分野での実用化が見込まれています。
| 種類 | 主なメリット | 課題・デメリット |
|---|---|---|
| シリコン | 圧倒的な配線密度、信頼性が高い | 製造コストが高い、大型化に限界 |
| オーガニック | 低コスト、大型基板に対応可能 | 配線密度の限界、熱膨張の問題 |
| ガラス | 平坦性、高周波特性、大型化が容易 | 割れやすさ、加工技術の確立途上 |
2.5D実装と3D実装におけるインターポーザの役割
半導体の高密度実装を語る上で欠かせないのが「2.5D（2.5次元）」および「3D（3次元）」という概念です。
2.5Dパッケージング（CoWoSなど）
2.5D実装とは、シリコンインターポーザの上に、複数のチップを水平方向に並べて配置する技術です。
TSMCが展開する「CoWoS（Chip on Wafer on Substrate）」がその代表例です。
インターポーザを用いることで、チップ間を最短距離で、かつ膨大な数の配線で結ぶことができます。
例えば、プロセッサとHBMをこの方法で接続することで、従来の基板接続では不可能だった広帯域なメモリ転送を実現しています。
3DパッケージングとTSV（シリコン貫通電極）
3D実装は、チップ同士を垂直方向に積み重ねる技術です。
ここで重要になるのが、チップやインターポーザを垂直に貫通する電極「TSV（Through-Silicon Via）」です。
TSVを用いることで、ワイヤボンディング（金の線でつなぐ古い手法）に比べて配線距離を劇的に短縮できます。
インターポーザ自体にもこのTSVが形成されており、上面のチップからの信号を下面のプリント基板へ垂直に伝える役割を果たしています。
インターポーザ製造における技術的課題
インターポーザは非常に優れた技術ですが、製造には高度な技術力とプロセス管理が求められます。
第一の課題は、放熱（熱マネジメント）です。
インターポーザを介してチップを高密度に集積すると、単位面積あたりの発熱量が極めて大きくなります。
熱によってインターポーザやチップが膨張し、微細な接合部が剥がれたり破損したりするリスクがあります。
第二の課題は、製造歩留まりの維持です。
インターポーザは面積が大きくなる傾向にあり、その広大な面積の中に一つでも配線欠陥があれば、その上に載せる高価なチップもろとも無駄になってしまいます。
そのため、非常にクリーンな環境での製造と、精密な検査技術が必要とされます。
インターポーザが変える未来のITインフラ
インターポーザ技術の進化は、私たちの生活を支えるITインフラを劇的に変えようとしています。
まず、生成AIの進化スピードはインターポーザの供給量に依存していると言っても過言ではありません。
より巨大なインターポーザが作れるようになれば、一つのパッケージにより多くの演算コアとメモリを搭載できるようになり、AIの学習時間はさらに短縮されるでしょう。
また、自動運転車やロボット向けのAIチップにおいても、省電力と高性能を両立するためにインターポーザ技術が活用され始めています。
さらに、5Gや次世代の6G通信機器においても、高速な信号処理を行うために高密度パッケージングが不可欠です。
インターポーザは、もはや単なる「部品」ではなく、半導体の性能限界を突破するための「戦略的プラットフォーム」へと進化しているのです。
まとめ
インターポーザは、半導体チップと基板の間で高度な配線を可能にする、現代の半導体パッケージにおける最重要技術の一つです。
微細化だけに頼らない性能向上策として、シリコン、オーガニック、そして次世代のガラスといった素材の進化が続いています。
特にAIやハイパフォーマンスコンピューティングの分野では、このインターポーザをいかに活用するかが、製品の競争力を左右する決定的な要因となっています。
今後も、TSVやチップレットといった周辺技術とともに、インターポーザは半導体業界の主役として進化し続けるでしょう。
私たちは今、半導体の進化の軸が「回路の細さ」から「パッケージの構造」へと移り変わる歴史的な転換点に立ち会っているのです。
