現代のコンピューティングにおいて、半導体の性能向上は私たちの生活に欠かせない要素となっています。
プロセッサの処理能力が向上する一方で、データを保持するメモリとの通信速度がボトルネックになることが多々あります。
この速度差を解消し、システム全体のパフォーマンスを最適化するために用いられる重要な技術の一つが「インターリーブ」です。
本記事では、インターリーブの基本的な概念から、半導体内部でどのように処理を高速化しているのか、その具体的な仕組みとメリットについて詳しく解説します。
インターリーブとは何か
インターリーブ（Interleave）とは、直訳すると「挟み込む」や「交互に配置する」という意味を持つ言葉です。
ITや半導体の分野においては、連続するデータを複数の記憶装置やメモリバンクに分散して配置し、それらを並列にアクセスすることで転送速度を向上させる手法を指します。
例えば、一冊の本を一人で読むよりも、ページごとに複数の人で分担して読み進める方が、全体の情報を短時間で処理できるという考え方に似ています。
この技術は、CPU（中央演算処理装置）とメインメモリの間の速度差、いわゆる「メモリの壁」を乗り越えるために考案されました。
半導体メモリは、CPUの演算速度に比べると動作が低速であるため、単純なアクセス方法では待ち時間が発生してしまいます。
インターリーブは、この待ち時間を最小限に抑え、ハードウェアの潜在能力を最大限に引き出すための知恵と言えるでしょう。
インターリーブの基本的な仕組み
インターリーブの仕組みを理解するためには、メモリ内部の構造を知る必要があります。
一般的なメモリは、「バンク」と呼ばれる独立した単位で構成されています。
通常、一つのバンクに対してデータを読み書きしている間、そのバンクは他の作業を受け付けることができません。
ここで、インターリーブを適用すると、連続したアドレスのデータを異なるバンクに順番に割り当てます。
メモリバンクと並列アクセス

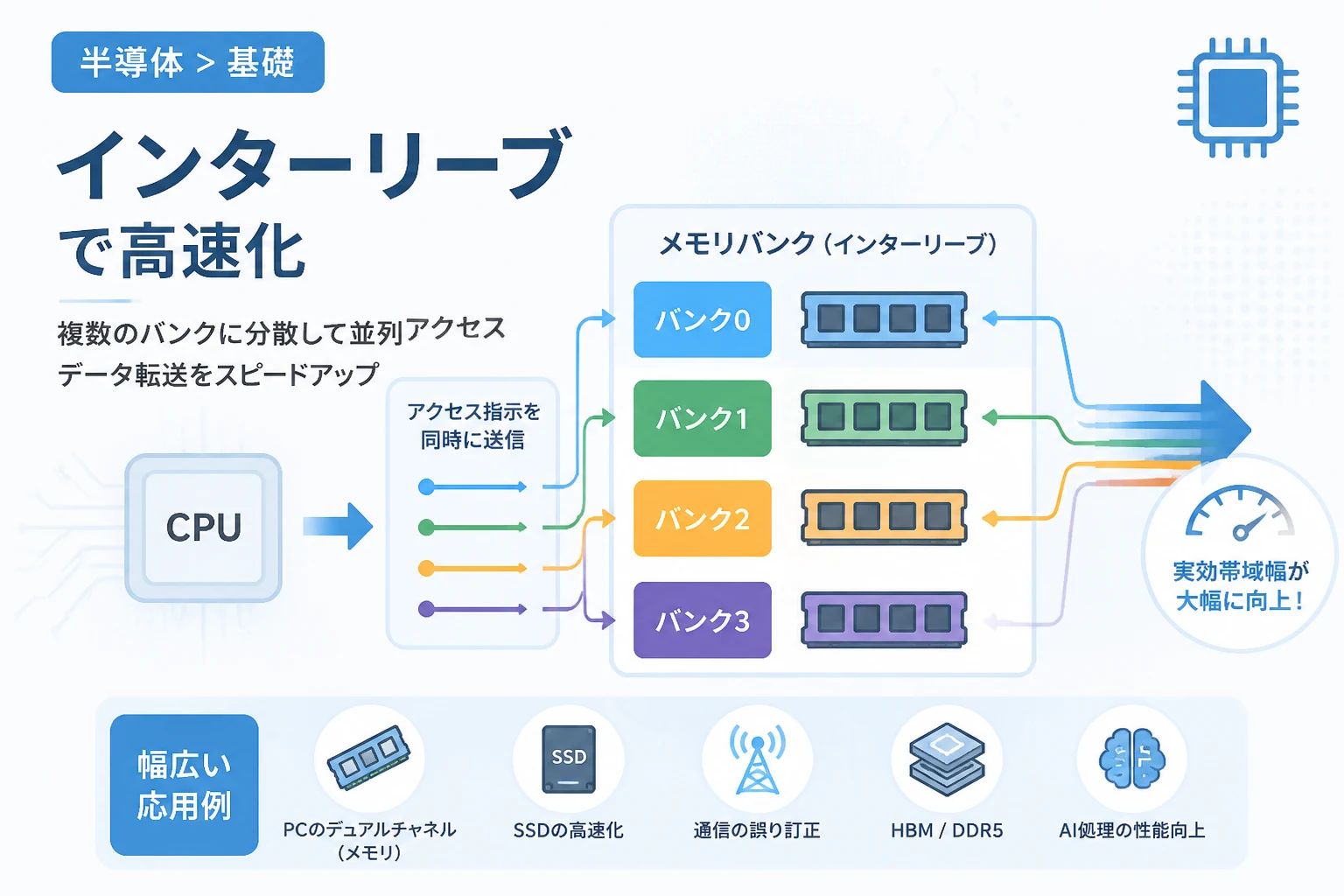

例えば、バンクA、バンクB、バンクC、バンクDという4つのメモリバンクがあると仮定しましょう。
インターリーブを行わない場合、データはバンクAに順番に書き込まれ、バンクAがいっぱいになってからバンクBへ移動します。
この方式では、バンクAが処理を行っている間、他のバンクは遊んでいる状態になり、非常に効率が悪いです。
一方で、インターリーブを有効にすると、1番目のデータはバンクA、2番目はバンクB、3番目はバンクCというように、データを細かく分散して格納します。
CPUがデータを要求する際、複数のバンクに対して同時にアクセス指示を出すことが可能になります。
バンクAがデータを出力している間に、バンクBは次のデータの準備を始め、バンクCはさらにその次の準備を行うという連携プレーが行われます。
これにより、見かけ上のデータ転送速度を劇的に向上させることができるのです。
メモリアドレスの割り当て方式
インターリーブを実現するためには、メモリアドレスの制御が重要になります。
メモリアドレスの下位ビットを利用して、どのバンクにアクセスするかを決定するアルゴリズムが一般的に用いられます。
これにより、ソフトウェア側からは連続した一つのメモリ空間に見えていても、物理層では複数のチップやバンクに分散されている状態が作られます。
このアドレス変換はメモリコントローラと呼ばれる半導体チップによって高速に処理されます。
半導体におけるインターリーブの種類
インターリーブ技術は、適用される場所やレイヤーによっていくつかの種類に分類されます。
代表的なものとして、メモリンターリーブ、ストレージインターリーブ、そして通信におけるインターリーブが挙げられます。
1. メモリインターリーブ
最も一般的なのが、メインメモリ（RAM）で利用されるメモリインターリーブです。
PCのスペック表などで「デュアルチャネル」や「クアッドチャネル」という言葉を目にしたことがあるかもしれません。
これらは、メモリのスロットを複数利用してインターリーブを行う構成を指しています。
2枚のメモリにデータを分散させることで、理論上のデータ帯域幅を2倍にする技術です。
2. ストレージインターリーブ
SSD（ソリッドステートドライブ）の内部でもインターリーブは多用されています。
SSDを構成するNAND型フラッシュメモリは、単体ではそれほど高速ではありません。
しかし、コントローラが複数のフラッシュメモリチップに対してインターリーブ方式で同時書き込みを行うことで、HDDを遥かに凌駕する速度を実現しています。
RAID 0（ストライピング）も、ドライブ単位で行われるインターリーブの一種と考えることができます。
3. ビットインターリーブとパケットインターリーブ
データの通信や誤り訂正の分野でもインターリーブは重要な役割を果たします。
無線通信などで連続してデータが欠落する「バースト誤り」を防ぐために、データの順番をあえてバラバラにして送信する手法です。
受信側で元の順番に並べ直すことで、一部のデータが失われても他のデータから復元しやすくする効果があります。
インターリーブを導入するメリット
インターリーブを半導体設計に組み込むことで、システムには多くのメリットがもたらされます。
スループットの向上
最大にして最強のメリットは、データの転送効率（スループット）が向上することです。
単一の経路では限界がある速度も、経路を複数に増やして交互に使うことで、限界を突破できます。
高精細な動画編集や3Dグラフィックスのレンダリング、AIの学習など、膨大なデータを扱う処理ではこの差が顕著に現れます。
レイテンシ（遅延）の隠蔽
メモリデバイス特有の「プリチャージ時間」などの待ち時間を、他のバンクの動作で隠すことができます。
CPUから見ると、メモリの応答待ち時間が短縮されたように感じられ、処理がスムーズに進行します。
これを「レイテンシの隠蔽」と呼び、命令実行の効率化に大きく寄与します。
既存技術の活用によるコスト抑制
個々のメモリチップの動作速度を無理に上げるには、高度な製造プロセスと多額のコストが必要です。
インターリーブを利用すれば、比較的安価で安定した既存のメモリチップを組み合わせて、トータルで高い性能を出すことが可能です。
コストパフォーマンスに優れた高速化手法として、多くのデバイスで採用されている理由がここにあります。
インターリーブの効果を示す比較表
インターリーブの有無による性能の違いを、簡略化した表で比較してみましょう。
| 項目 | 非インターリーブ構成 | インターリーブ構成（2ウェイ） |
|---|---|---|
| データ配置 | 特定のチップに連続配置 | 複数のチップに交互に分散配置 |
| 同時アクセス数 | 1チップのみ | 最大2チップ同時 |
| 理論転送速度 | 標準速度 | 最大2倍の速度 |
| 待機時間 | チップの処理完了を待つ必要がある | 別のチップで並行処理が可能 |
| 主な用途 | 低コスト・省電力デバイス | PC、サーバ、ゲーム機、スマートフォン |
最新の半導体技術とインターリーブ
近年、半導体技術はさらなる進化を遂げており、インターリーブの重要性は増しています。
DDR5メモリとバンクグループ
最新のメインメモリ規格であるDDR5では、従来のバンク構造をさらに細分化した「バンクグループ」という概念が強化されています。
バンクグループ間でのインターリーブをより緻密に行うことで、動作周波数の向上だけではない実効速度の改善が図られています。
これにより、マルチコア化が進む最新CPUの要求する莫大なデータ量を供給できるようになっています。
HBM（高帯域幅メモリ）における活用
AI処理やGPUで活用されるHBM（High Bandwidth Memory）は、メモリチップを垂直に積み上げた構造をしています。
この内部では非常に多くのチャネルが並列化されており、極めて高度なインターリーブ制御が行われています。
単なる平面的な分散ではなく、3次元構造を活かしたデータアクセスが、驚異的な帯域幅を実現する鍵となっています。
マルチダイ構成とインターコネクト
最近のプロセッサは、一つのパッケージ内に複数の半導体ダイを配置するチップレット構造が主流になりつつあります。
異なるダイ間でのメモリアクセスにおいても、インターリーブの最適化は性能を左右する大きな要因です。
インターコネクト技術とインターリーブを組み合わせることで、巨大な仮想メモリ空間を効率的に運用する技術が開発されています。
インターリーブの実装における注意点
メリットの多いインターリーブですが、実装にあたって考慮すべき制約も存在します。
ハードウェアの対称性
メモリインターリーブ（デュアルチャネルなど）を有効にするには、通常、同じ容量、同じ速度のメモリをペアで装着する必要があります。
容量が異なるメモリを混在させると、インターリーブが解除されたり、一部の領域でしか有効にならなかったりすることがあります。
システムの設計者が意図したパフォーマンスを発揮させるためには、適切なハードウェア構成が求められます。
複雑なコントローラ設計
インターリーブを制御するメモリコントローラには、高度なロジック回路が必要になります。
どのデータがどのバンクにあるかを正確に管理し、タイミングを合わせて統合する処理は、半導体のダイ面積や消費電力に影響を与えます。
そのため、極端に省電力が優先される環境では、あえてシンプルなアクセス方式が選ばれることもあります。
インターリーブに関するよくある質問
インターリーブを有効にする設定はどこで行いますか？
多くの場合、パソコンのBIOSやUEFI設定の中に「Memory Interleaving」といった項目が存在します。
通常は「Auto」設定になっており、ハードウェアが対応していれば自動的に有効化されます。
手動で設定を変更する場合は、マザーボードのマニュアルを十分に確認することをお勧めします。
インターリーブを使うと寿命に影響しますか？
半導体メモリにおいて、インターリーブ自体が寿命を縮めることはありません。
むしろ、特定のチップに負荷が集中するのを防ぎ、全体に分散させる効果があるため、熱の分散という観点では有利に働く場合もあります。
デュアルチャネルとインターリーブは何が違うのですか？
デュアルチャネルは「2つの独立したメモリチャネルを使ってインターリーブを行う構成」のことです。
インターリーブは技術の概念であり、デュアルチャネルはその具体的な実装形態の一つであると理解してください。
まとめ
インターリーブは、データの配置を工夫し、複数の経路を同時に活用することで半導体の処理を高速化する極めて合理的な技術です。
コンピュータの歴史の中で、低速なメモリと高速なCPUのギャップを埋めるための不可欠なソリューションとして発展してきました。
今日では、PCのメモリだけでなく、SSD、GPU、通信プロトコルなど、ありとあらゆる半導体関連のテクノロジーに応用されています。
「並列化による効率化」というインターリーブの基本原理は、今後さらに複雑化する半導体設計においても変わらぬ重要性を持ち続けるでしょう。
私たちが普段意識することなく享受している快適なデバイス操作の裏側には、このインターリーブという緻密なデータ管理技術が大きく貢献しているのです。
本記事を通じて、半導体内部で行われている高度な工夫の一端を理解していただければ幸いです。
