ハーバードアーキテクチャとは何か

ハーバードアーキテクチャとは、コンピューターの設計方式の一つであり、プログラムの命令を格納するメモリと、データを扱うメモリを物理的に分けて管理する構造を指します。

この名前は、1940年代にハーバード大学で開発された計算機「Harvard Mark I」に由来しています。

一般的なコンピューターの多くは命令とデータを同じメモリ領域に保存しますが、ハーバードアーキテクチャではこれらを明確に区別します。

この分離によって、CPUは命令の読み込みとデータの読み書きを同時に行うことが可能になります。

これは、単一の経路で順番に処理を行う方式に比べて、非常に効率的なデータ処理を実現するための工夫です。

歴史的な背景と誕生の経緯

ハーバードアーキテクチャの歴史は、コンピューターの黎明期まで遡ります。

ハワード・エイケンによって設計されたHarvard Mark Iは、プログラムをパンチテープから読み取り、データはリレー式装置に保存する方式を採用していました。

当時はメモリの容量が非常に限られていたため、物理的に装置を分けることで複雑な計算を安定して行おうと試みられたのです。

同時期に提案されたフォン・ノイマン型アーキテクチャが汎用性を重視したのに対し、ハーバードアーキテクチャは実行効率と速度を重視した設計となっていました。

ハーバードアーキテクチャの仕組み

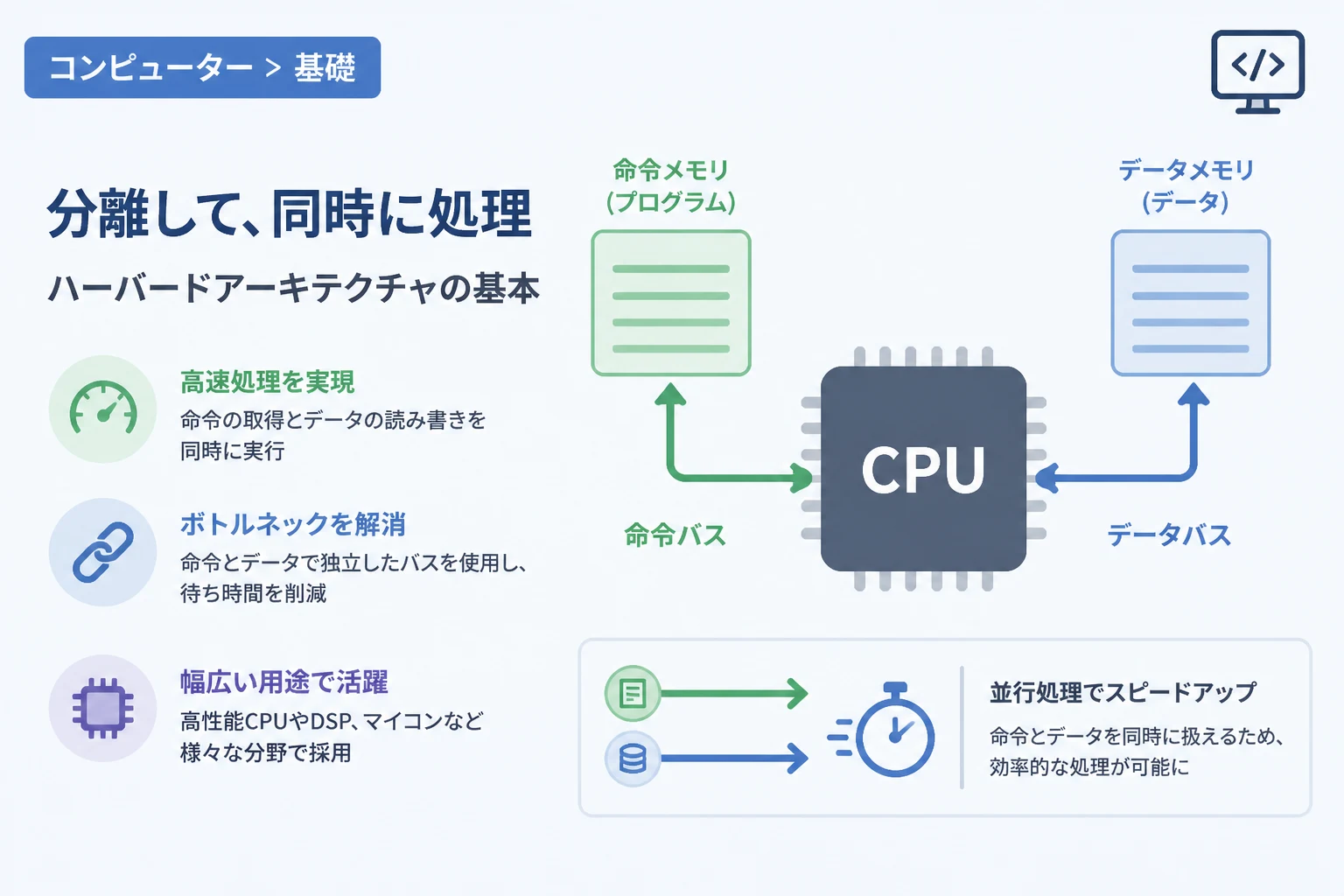

ハーバードアーキテクチャの最大の特徴は、CPUとメモリを結ぶバス（信号の通り道）が二系統存在することです。

具体的には、「命令用アドレスバス」「命令用データバス」と、「データ用アドレスバス」「データ用データバス」が独立しています。

これにより、プロセッサは命令をフェッチ（取得）している最中であっても、前の命令で必要となったデータの読み書きを並行して実行できます。

バスの独立性がもたらすメリット

バスが独立しているということは、情報の交通渋滞が発生しにくいことを意味します。

フォン・ノイマン型では、命令を読み込んでいる間はデータの読み書きができず、その逆も同様です。

この現象は「フォン・ノイマン・ボトルネック」と呼ばれ、処理速度を低下させる大きな要因となります。

ハーバードアーキテクチャは、物理的な分離によってこのボトルネックを根本から解消しようとする設計思想に基づいています。

メモリ空間の分離

物理的な配線だけでなく、メモリ空間そのものも別々に定義されています。

命令用メモリの「アドレス0」と、データ用メモリの「アドレス0」は、全く別の場所として存在します。

プログラマやコンパイラは、これら二つの領域を意識してコードを生成する必要があります。

命令の語長（ビット数）とデータの語長を異なるサイズに設定できるのも、このアーキテクチャならではの柔軟性です。

フォン・ノイマン型アーキテクチャとの違い

コンピューターの仕組みを理解する上で、フォン・ノイマン型との比較は欠かせません。

以下の表は、両者の主な違いをまとめたものです。

項目ハーバードアーキテクチャフォン・ノイマン型
メモリ構成命令用とデータ用で分離命令とデータを同一メモリに格納
バス構成二系統（独立）一系統（共有）
処理速度並列処理が可能で高速逐次処理のため相対的に低速
回路の複雑さ配線が多く複雑シンプルで設計が容易
主な用途DSP、マイコン、キャッシュメモリ一般的なPC、サーバー

ボトルネックの有無

前述の通り、フォン・ノイマン型にはフォン・ノイマン・ボトルネックという弱点があります。

これはCPUの性能が向上しても、メモリとの通信速度が追いつかないためにシステム全体の速度が制限される問題です。

ハーバードアーキテクチャは、この問題を物理的な構造で解決している点が最大の強みです。

命令とデータの混在

フォン・ノイマン型では、プログラムコード自体をデータとして書き換えることが比較的容易です。

しかし、ハーバードアーキテクチャでは命令領域とデータ領域が分かれているため、実行中にプログラムを書き換えることは困難です。

これは自由度を制限する一方で、セキュリティや安定性の向上に寄与するという側面もあります。

ハーバードアーキテクチャのメリットとデメリット

このアーキテクチャを採用することには、明確な利点といくつかの課題が存在します。

主なメリット

最大のメリットは、何と言っても命令実行の効率化です。

パイプライン処理と呼ばれる、複数の命令を少しずつずらして実行する技術と非常に相性が良いのが特徴です。

また、命令メモリのバス幅を自由に設計できるため、1命令でより多くの情報を伝えるような最適化も可能です。

例えば、データが8ビット単位であっても、命令を16ビットや32ビットに設定することで、より高度な制御が可能になります。

主なデメリット

一方で、物理的な配線が増えるため、LSI（大規模集積回路）の設計が複雑になり、コストが上昇する傾向があります。

また、命令メモリに空きがあってもデータ用として使えないため、メモリ資源の利用効率が低下するという欠点もあります。

さらに、OSがメモリを柔軟に割り当てるような汎用的な処理には、従来の方式よりも工夫が必要となります。

修正ハーバードアーキテクチャの登場

純粋なハーバードアーキテクチャは、その複雑さから大規模なシステムには不向きでした。

しかし、その高速性を活かしつつ欠点を補うために考案されたのが「修正ハーバードアーキテクチャ」です。

現在のプロセッサ（x86系やARM系など）の多くは、この方式を採用しています。

キャッシュレベルでの分離

現代のCPUは、主記憶装置（メインメモリ）はフォン・ノイマン型のように一つにまとめています。

しかし、CPUの内部にあるL1キャッシュメモリの段階で、命令用とデータ用に分離しています。

これにより、外部のメモリ管理はシンプルに保ちつつ、CPU内部の処理ではハーバードアーキテクチャの高速性を享受できるのです。

なぜ「修正」が必要だったのか

純粋なハーバードアーキテクチャでは、外部メモリまで全て分離する必要があり、マザーボード上の配線が非常に煩雑になります。

修正型を採用することで、プログラミングのしやすさと実行速度のバランスを高いレベルで両立させることが可能となりました。

このハイブリッドなアプローチこそが、現代の高速なコンピューティング環境を実現する鍵となっています。

ハーバードアーキテクチャの具体的な活用事例

この技術は、特定の目的のために特化したハードウェアで特に力を発揮します。

DSP（デジタル信号処理プロセッサ）

音声や画像の処理をリアルタイムで行うDSPは、膨大な演算を高速に繰り返す必要があります。

こうした用途では、命令とデータの同時アクセスが不可欠であり、ハーバードアーキテクチャが標準的に採用されています。

デジタルカメラの画像処理エンジンや、オーディオ機器のデコーダーなどがその代表例です。

マイコン（マイクロコントローラ）

家電製品や産業機器の制御に使われるマイコンでも、このアーキテクチャが好まれます。

特にPIC（Peripheral Interface Controller）やAVRといった有名なマイコンシリーズは、ハーバードアーキテクチャを採用しています。

これらのチップは実行速度の予測可能性が重要視されるため、バスが分離されていることが大きなメリットとなります。

ARM Cortex-Mシリーズ

組み込み業界で広く普及しているARMプロセッサの一部も、ハーバードアーキテクチャの構造を持っています。

低消費電力でありながら高い処理能力が求められるIoTデバイスにおいて、この設計は非常に効率的です。

プログラム面から見た特徴

ハーバードアーキテクチャを採用したデバイス向けにプログラムを書く際、データの扱い方に特徴が出ることがあります。

例えば、C言語などでプログラムを記述する際、定数データを「命令メモリ（ROM）」に置くか「データメモリ（RAM）」に置くかを明示することがあります。

C言語
/* Arduino (AVR) での例 */
#include <avr/pgmspace.h>

// プログラムメモリ（命令メモリ）領域に文字列を保存する
const char string_in_rom[] PROGMEM = "This is stored in Flash";

void setup() {
    // 特殊な関数を使って命令メモリからデータを読み出す
    char myChar = pgm_read_byte(&(string_in_rom[0]));
}

上記のコードは、命令用メモリとデータ用メモリが分離されていることを意識した記述の一例です。

通常のPC向けプログラムでは意識することのない「メモリの物理的な場所」が、開発に影響を与えるのです。

まとめ

ハーバードアーキテクチャは、命令とデータの通路を分けることでコンピューターの処理効率を劇的に高める設計思想です。

一見すると複雑な構造ですが、フォン・ノイマン・ボトルネックを解消するための論理的かつ強力なアプローチと言えます。

現代の高性能CPUにおいては、キャッシュメモリの設計という形でそのエッセンスが脈々と受け継がれています。

また、DSPやマイコンといった専門性の高い分野では、今なお純粋な形に近いハーバードアーキテクチャが主役として活躍しています。

アーキテクチャの違いを理解することは、コンピューターがどのようにして高速に動作しているのかを深く知るための第一歩となるでしょう。

今後、さらに高度化するAI処理やリアルタイム制御の分野において、この設計思想はますます重要なものになっていくはずです。
