オートマトン（状態機械）とは？定義・種類からIT分野での活用例まで解説

現代のコンピューターサイエンスにおいて、システムの動作を理論的に支える重要な概念の一つが「オートマトン」です。

オートマトンは日本語で「状態機械」や「ステートマシン」とも呼ばれ、プログラムの制御から複雑なネットワーク通信まで、あらゆるIT技術の根底に存在しています。

一見すると難解な数理モデルのように思えますが、その本質は「現在の状態」と「外部からの入力」によって「次の状態」が決まるというシンプルな仕組みにあります。

この記事では、オートマトンの定義や種類、そして私たちが日常的に触れているシステムの中でどのように活用されているのかを詳しく解説します。

オートマトン（状態機械）の定義と基本概念

オートマトンとは、外部からの入力に応じて自身の内部状態を変化させ、特定の出力を生成する数学的な計算モデルのことです。

「自分自身で動くもの」を意味するギリシャ語の「オートマタ」が語源となっており、自動制御の仕組みを抽象化したものと言えます。

コンピューターは膨大なデータの集まりですが、その動作を細かく分解していくと、最終的には「ある状態から別の状態への遷移」という形式で記述することができます。

オートマトンを定義する際には、一般的に以下の5つの要素（5つ組）が用いられます。

• 状態の有限集合：システムが取り得るすべての状態のリストです。
• 入力アルファベット：システムが受け付けることができる記号や信号の集合です。
• 遷移関数：現在の状態と入力から、次にどの状態へ移るかを決定するルールです。
• 初期状態：システムが動作を開始する際の最初の状態です。
• 受理状態（終了状態）：特定の処理が正しく完了したとみなされる状態の集合です。

これらの要素を組み合わせることで、自動販売機の動作やエレベーターの制御、さらには複雑なプログラミング言語の解析までを理論的に表現することが可能になります。

状態（State）と遷移（Transition）

オートマトンの中心的な概念は、「状態」と「遷移」の2点に集約されます。

「状態」とは、ある特定のタイミングにおいてシステムがどのような状況にあるかを示す情報です。

例えば、電球をモデルにするならば「点灯」と「消灯」という2つの状態が存在することになります。

「遷移」とは、外部からのトリガー（スイッチを押すなど）によって、一つの状態から別の状態へ移り変わる動作を指します。

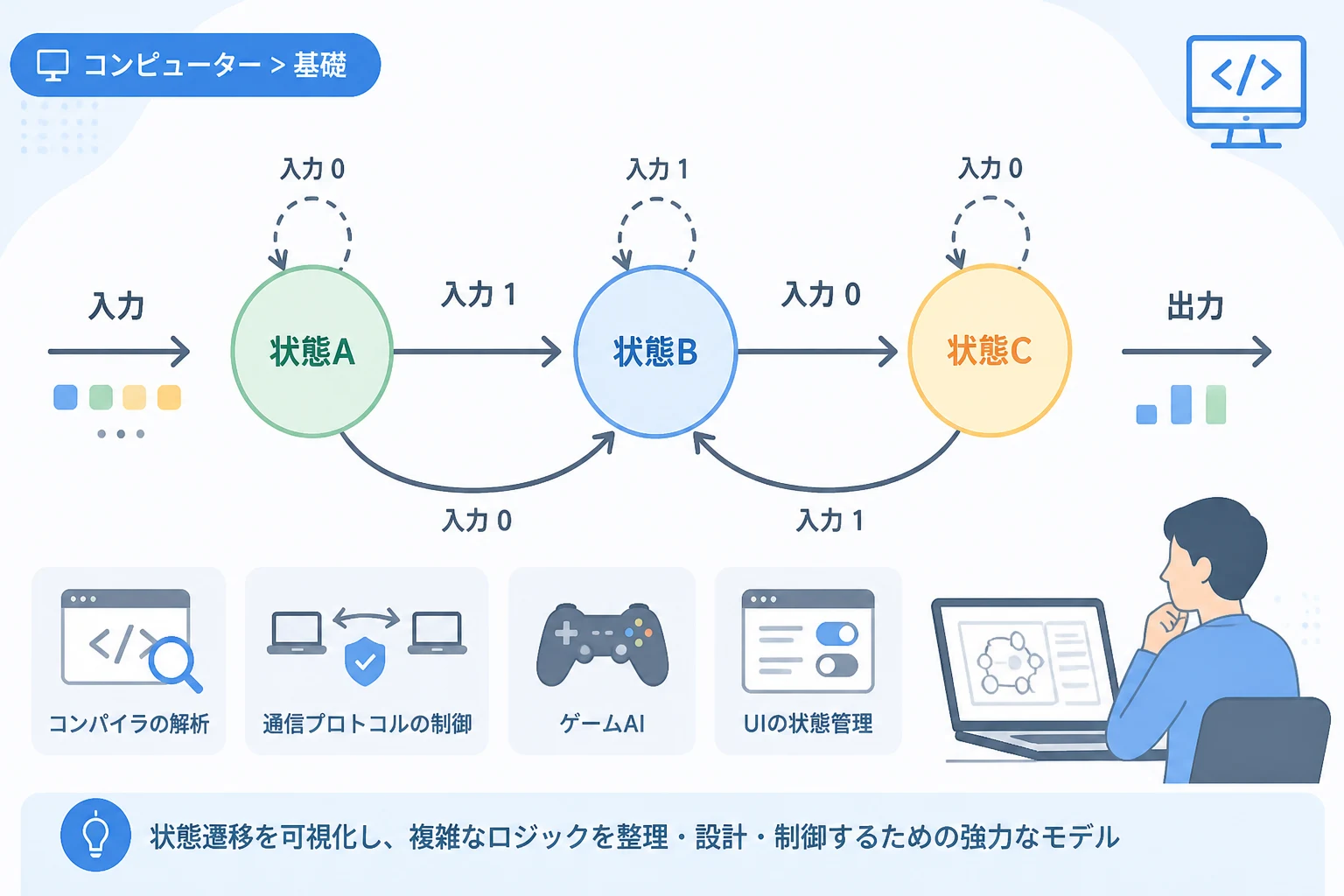

この状態の移り変わりを視覚的に示したものが「状態遷移図」であり、開発現場での設計資料として頻繁に利用されます。

決定性と非決定性の違い

オートマトンには、動作の決まり方によって「決定性」と「非決定性」の2種類が存在します。

決定性オートマトン（DFA）は、ある状態において特定の入力があったとき、次に遷移する状態が必ず一つに定まるモデルです。

これに対し、非決定性オートマトン（NFA）は、同じ入力であっても複数の遷移先候補が存在したり、入力を伴わずに状態が変化したりすることを許容します。

理論上、NFAで表現できるものはすべてDFAに変換可能であることが証明されていますが、設計の柔軟性や簡潔さのためにNFAが用いられる場面も少なくありません。

オートマトンの主な種類と階層構造

オートマトンは、その計算能力や扱えるメモリの性質によって、いくつかの種類に分類されます。

これらは「チョムスキー階層」と呼ばれる言語理論の階層構造と密接に関係しており、上位のモデルほど複雑な問題を解くことが可能です。

有限オートマトン（Finite Automaton）

有限オートマトンは、最もシンプルかつ実用的なモデルであり、保持できる情報の量が有限（固定）であるものを指します。

過去の入力をすべて覚えることはできず、現在の状態という限られた情報のみに基づいて動作を決定します。

正規表現のパターンマッチングや、マイコンによるハードウェア制御などは、この有限オートマトンの典型的な応用例です。

プッシュダウン・オートマトン（Pushdown Automaton）

有限オートマトンに「スタック」と呼ばれる後入れ先出し（LIFO）形式のメモリを追加したものが、プッシュダウン・オートマトンです。

スタックを利用することで、「カッコの対応関係」のような入れ子構造を正しく処理できるようになります。

プログラミング言語の構文解析（パーサ）の多くは、このモデルをベースに設計されています。

チューリングマシン（Turing Machine）

アラン・チューリングによって提唱されたこのモデルは、現代のコンピューターの論理的なプロトタイプです。

無限に続くテープに対して読み書きを行い、ヘッドを左右に移動させることで、原理上あらゆる計算を実行することができます。

「計算可能である」とは、チューリングマシンで実行できることと同義であると定義されており、コンピューターサイエンスの到達点の一つと言えるでしょう。

IT分野におけるオートマトンの具体的な活用例

オートマトンの概念は、ソフトウェア開発の至る所に組み込まれています。

エンジニアが意識せずとも、ライブラリやフレームワークの内部で状態機械が動いているケースは非常に多いです。

正規表現エンジン

テキストの検索や抽出に使われる正規表現は、内部的に有限オートマトンへと変換されて実行されます。

例えば a(b|c)d という正規表現は、「aが来た後に、bまたはcが来て、最後にdが来る」という状態遷移として定義されます。

この仕組みにより、大量のテキストデータに対しても高速なパターンマッチングが可能となっています。

コンパイラの字句解析・構文解析

プログラミング言語のソースコードをコンピューターが理解できる形式に変換する「コンパイラ」も、オートマトンの塊です。

まず、ソースコードの文字を一文字ずつ読み取ってキーワードや数値に分類する「字句解析」において有限オートマトンが使われます。

次に、それらのキーワードが正しい順序で並んでいるかをチェックする「構文解析」において、プッシュダウン・オートマトンが活躍します。

ネットワークプロトコルの制御

TCP/IPなどの通信プロトコルは、厳密な状態管理を必要とします。

通信の開始を試みる「SYN_SENT」、接続が確立された「ESTABLISHED」、切断待機中の「WAIT」など、各フェーズを状態として管理しています。

不正なタイミングでデータが届いた場合にエラーを返したり、再送処理を行ったりするロジックは、状態遷移図に基づいて設計されています。

ゲーム開発におけるAI制御（FSM）

ゲーム内のキャラクター（NPC）の行動アルゴリズムには、「有限状態機械（Finite State Machine: FSM）」が多用されます。

「待機」「索敵」「追跡」「攻撃」といった状態を定義し、プレイヤーとの距離や視界の有無を入力として状態を切り替えます。

FSMを用いることで、キャラクターの行動パターンを整理し、バグの少ない複雑なAIを構築することが容易になります。

UI・フロントエンドの状態管理

近年のWebアプリケーション開発では、ユーザーインターフェースの状態を管理するためにオートマトンの考え方が導入されています。

「読み込み中」「成功」「エラー」といった画面の状態を厳密に定義することで、意図しない画面遷移や二重送信などのトラブルを防ぐことができます。

JavaScriptライブラリの「XState」などは、このステートマシンの概念をフロントエンドに持ち込んだ代表的なツールです。

オートマトンを設計に取り入れるメリット

システム開発においてオートマトン（状態機械）を意識して設計することには、多くの利点があります。

ロジックの可視化と単純化

複雑な条件分岐（if-elseのネスト）が続くソースコードは、解読が困難でバグの温床になりがちです。

オートマトンの考え方を導入し、状態遷移として整理することで、ロジックをシンプルかつ直感的に表現できます。

仕様書として状態遷移図を作成すれば、非エンジニアのステークホルダーとも動作イメージを共有しやすくなります。

保守性とテストの容易性

状態と遷移のルールが明確であれば、特定の状態においてどの入力が有効であるかを一意に特定できます。

これにより、「あり得ない状態遷移」を事前に排除することができ、テストケースの網羅性も向上します。

修正が必要になった際も、影響範囲が特定の状態や遷移に限定されるため、メンテナンスが容易になります。

状態爆発の回避と対策

オートマトンを設計する際の課題として、状態の数が指数関数的に増えてしまう「状態爆発」という現象があります。

これを防ぐためには、状態をグループ化して階層構造にする「階層型状態機械（HSM）」などの手法が用いられます。

適切に設計されたオートマトンは、システムの肥大化を抑制し、安定した動作を保証するための強力な武器となります。

プログラミングにおける実装イメージ

実際にオートマトンをコードに落とし込む際、最も基本的な方法は switch-case 文を用いた状態の管理です。

以下のコード例は、簡単な自動販売機の動作をシミュレートしたステートマシンの構造を示しています。

// 状態の定義
type State = "IDLE" | "HAS_MONEY" | "DISPENSING";

// 入力の定義
type Input = "INSERT_COIN" | "PUSH_BUTTON" | "RESET";

let currentState: State = "IDLE";

function handleInput(input: Input) {
    switch (currentState) {
        case "IDLE":
            if (input === "INSERT_COIN") {
                console.log("コインが投入されました。");
                currentState = "HAS_MONEY";
            }
            break;
        case "HAS_MONEY":
            if (input === "PUSH_BUTTON") {
                console.log("商品を排出します。");
                currentState = "DISPENSING";
                // 排出後に自動でIDLEに戻るなどの制御
                handleInput("RESET");
            }
            break;
        case "DISPENSING":
            if (input === "RESET") {
                currentState = "IDLE";
                console.log("待機状態に戻ります。");
            }
            break;
    }
}

// 実行例
handleInput("INSERT_COIN");
handleInput("PUSH_BUTTON");

コインが投入されました。
商品を排出します。
待機状態に戻ります。

このように、状態ごとに処理を分離することで、各フェーズで行うべき振る舞いを明確に定義できます。

大規模なシステムでは、これをクラス化したり、「Stateパターン」などのデザインパターンを適用してより柔軟に実装します。

まとめ

オートマトンは、コンピューターの計算原理から現代のアプリケーション開発まで、幅広く応用されている基礎理論です。

「状態」と「遷移」というシンプルな概念で複雑な事象を切り分ける思考法は、エンジニアにとって非常に強力な武器となります。

正規表現やネットワークプロトコルといった身近な技術の裏側にオートマトンがあることを理解すれば、より深く技術の本質を捉えることができるでしょう。

もし、開発しているプログラムの条件分岐が複雑になりすぎていると感じたら、一度「状態遷移」の視点から設計を見直してみてはいかがでしょうか。

オートマトンの理論を適切に取り入れることで、堅牢でメンテナンス性の高い、美しいシステムの構築が可能になるはずです。
