アモルファスシリコンは、現代のデジタル社会において欠かすことのできない液晶ディスプレイ技術を支える中核的な素材です。
私たちが日常的に使用しているパソコンのモニターやノートパソコンの画面には、この素材を用いた技術が広く採用されています。
半導体材料の一種でありながら、一般的な結晶シリコンとは異なる性質を持つことで、大型のディスプレイを安価に製造することを可能にしました。
この記事では、アモルファスシリコンの基本的な定義から、パソコン用パネルでの役割、さらには他の技術との違いについて詳しく解説します。

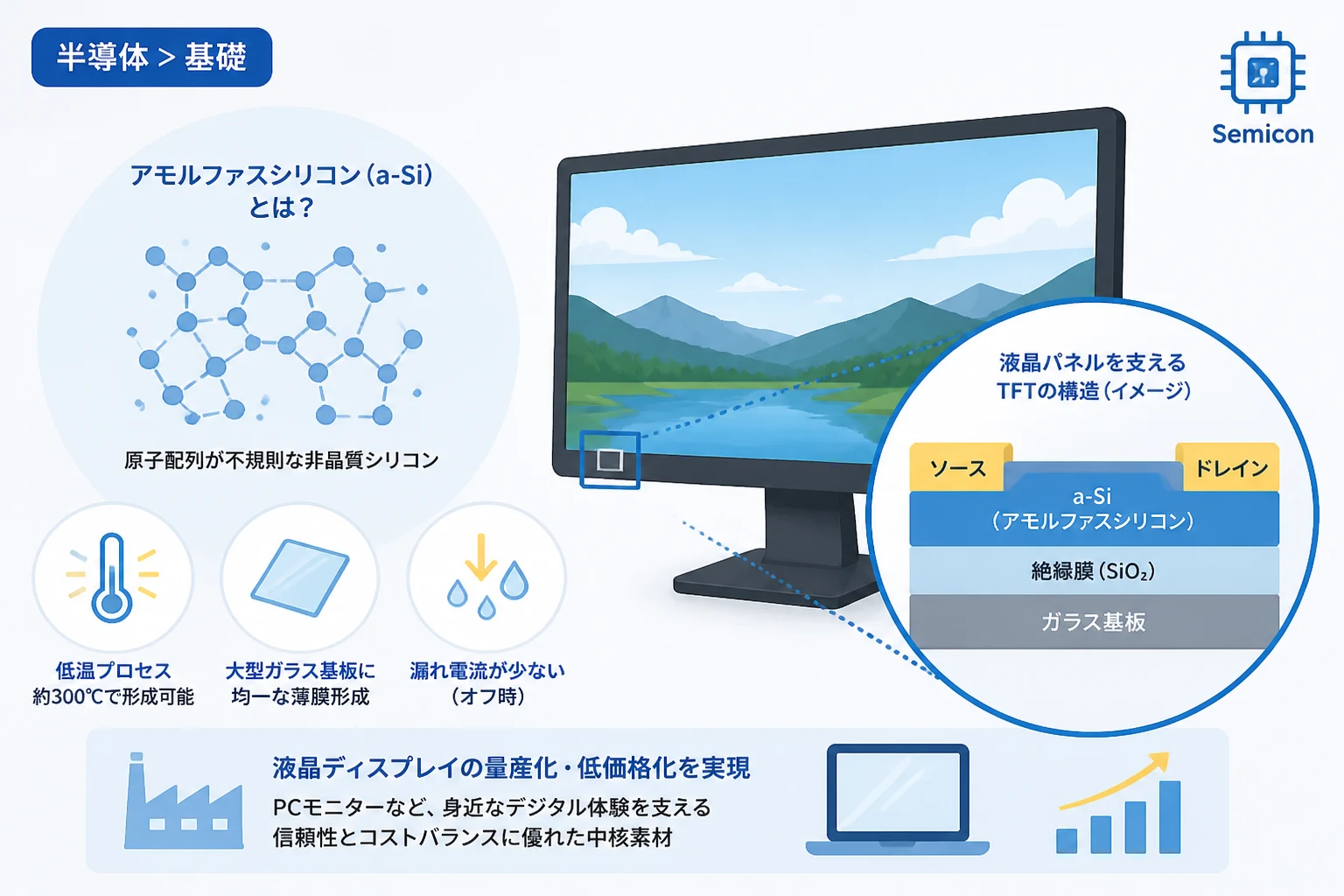

アモルファスシリコン（非晶質シリコン）とは
アモルファスシリコン（a-Si）とは、原子の配列が規則正しく並んでいない状態のシリコンのことを指します。
通常のシリコンは、原子がジャングルジムのように整然と並んだ「結晶構造」を持っています。
しかし、アモルファスシリコンは原子の結びつきが不規則でバラバラな状態であるため、「非晶質（ひしょうしつ）」と呼ばれます。
この不規則な構造こそが、結晶シリコンにはない独自のメリットをディスプレイ製造にもたらしています。
もともとは太陽電池の材料として注目されましたが、現在では液晶パネルを駆動させるためのスイッチング素子として、世界中で最も普及している材料の一つとなりました。
結晶シリコンとの構造的な違い
結晶シリコン（単結晶や多結晶）は、電子が移動するための「道」が綺麗に整っているため、電気を非常に通しやすいという特徴があります。
一方で、アモルファスシリコンは道がデコボコで途切れているような状態であるため、電子の移動速度（電子移動度）が遅いという性質を持っています。
一見すると欠点のように思えますが、この「電気の通りにくさ」は、スイッチをオフにした時に電気が漏れにくいという利点にもつながります。
また、結晶構造を持たないために、ガラス基板のような表面が平滑な物質の上に、薄い膜として均一に形成することが可能です。
アモルファスシリコンの主な特徴
アモルファスシリコンがこれほどまでに普及した理由は、その製造特性とコストパフォーマンスの良さにあります。
特に大型のディスプレイを製造する際には、他の素材では代替できないほどの圧倒的な優位性を持っています。
低温での製造が可能
結晶シリコンを形成するには、1000度近い極めて高い温度での処理が必要になることが一般的です。
しかし、アモルファスシリコンは300度前後の比較的低い温度で膜を形成することができます。
このため、高熱で溶けてしまう安価なガラス基板の上にも直接、シリコンの層を蒸着させることが可能になりました。
この「低温プロセス」の確立が、大型テレビやPCモニターの量産化を大きく進展させた要因です。
大面積化への対応
アモルファスシリコンは「プラズマCVD法」という手法を用いて、ガス化した原料を基板に吹き付けて膜を作ります。
この手法は、非常に大きな面積に対して均一に膜を形成することに長けています。
現在の液晶パネル工場では、畳数畳分もあるような巨大なガラス基板を一度に処理しますが、アモルファスシリコンはこの規模の製造に最適です。
大型のPCモニターや30インチを超えるようなディスプレイが手頃な価格で手に入るのは、この大面積化技術のおかげと言えます。
PC液晶パネルにおけるアモルファスシリコンの役割
パソコンの液晶ディスプレイの仕組みを理解する上で、アモルファスシリコンは「スイッチ」の役割を果たしています。
液晶パネルは、数百万個という膨大な数の「画素（ピクセル）」で構成されていますが、それぞれの画素を個別に制御する必要があります。
TFT（薄膜トランジスタ）としての活用
液晶パネルの裏側には、一つ一つの画素に電気を送るかどうかを切り替える小さなトランジスタが配置されています。
これをTFT（Thin Film Transistor：薄膜トランジスタ）と呼び、このトランジスタの材料としてアモルファスシリコンが使われています。
アモルファスシリコンを用いたTFTは「a-Si TFT」と呼ばれ、現在の液晶ディスプレイの標準的な駆動方式となっています。
ユーザーがマウスを動かしたり動画を再生したりする際、このアモルファスシリコンのスイッチが超高速でオン・オフを繰り返すことで、画面が書き換わります。
アクティブマトリクス方式の実現
パソコンの高精細な画面を実現するためには、隣り合う画素の干渉を防ぎ、正確に色を表現する「アクティブマトリクス方式」が必要です。
アモルファスシリコンは、この方式において各画素に配置されるスイッチング素子として、十分な性能と高い信頼性を誇っています。
特に静止画を表示することが多い事務用モニターなどでは、アモルファスシリコンの安定した性能が非常に重宝されます。
アモルファスシリコンのメリットとデメリット
どのような技術にも長所と短所がありますが、アモルファスシリコンはそのバランスが非常に優れています。
ここでは、パソコンユーザーの視点から見たメリットとデメリットを整理します。
メリット：低コストと高い歩留まり
最大のメリットは、製造コストが安く、製品の品質が安定している（歩留まりが良い）ことです。
長年の技術蓄積があるため、製造工程におけるトラブルが少なく、安価なパソコン用モニターの供給を支えています。
また、大画面化しても性能のバラつきが出にくいため、27インチや32インチといった大型モニターも安定して製造できます。
デメリット：電子移動度の低さ
短所としては、先述した通り「電子の移動速度が遅い」ことが挙げられます。
電子の動きが遅いと、トランジスタ自体を小さくすることが難しくなり、画面の開口率（光が通る面積）が低下する傾向にあります。
そのため、スマートフォンや超高精細なノートパソコンのような、極めて高い画素密度を必要とする製品には、より高性能な別の素材が使われることがあります。
他の駆動技術との比較（LTPS・IGZO）
近年、ハイエンドなパソコンやタブレットでは、アモルファスシリコン以外の新素材を採用するケースが増えています。
代表的な代替技術である「LTPS（低温ポリシリコン）」や「IGZO（イグゾー）」との違いを表にまとめました。
| 比較項目 | アモルファスシリコン (a-Si) | LTPS (低温ポリシリコン) | IGZO (酸化物半導体) |
|---|---|---|---|
| 電子移動度 | 低い（1程度） | 非常に高い（100以上） | 中程度（10〜50） |
| 製造コスト | 安い | 高い | 中程度 |
| 主な用途 | 一般モニター、大型TV | スマホ、高精細PC | タブレット、省電力モニター |
| 大画面化の容易さ | 非常に容易 | 困難 | 容易 |
LTPSは電子の動きが非常に速いため、ベゼル（額縁）を細くしたり、解像度を極限まで高めたりするのに適しています。
IGZOは、静止画表示時の消費電力を大幅に抑えられるという特性があり、ノートパソコンのバッテリー持ちに寄与します。
対してアモルファスシリコンは、これら最新技術に性能面では劣るものの、圧倒的なコストパフォーマンスという武器で現在も主流の座を守っています。
アモルファスシリコンの製造プロセス
どのようにしてガラス基板の上にアモルファスシリコンの膜が作られるのか、その工程を簡単に紹介します。
まず、クリーンルーム内の真空装置の中にガラス基板を設置します。
次に、シランガスなどの原料ガスを装置内に導入し、プラズマを発生させてガスを分解します。
分解されたシリコン原子がガラスの表面に降り積もり、数ナノメートルから数百ナノメートルという極めて薄い膜を形成します。
この後、フォトリソグラフィと呼ばれる技術を使って、回路のパターンを焼き付け、エッチング（腐食）によって不要な部分を取り除きます。
こうした高度な半導体製造技術の応用によって、広大なディスプレイの隅々まで精密な回路が作り込まれています。
太陽電池への応用
アモルファスシリコンはPCディスプレイだけでなく、太陽電池の材料としても有名です。
結晶シリコンに比べて光を吸収する能力が高いため、薄い膜の状態でも十分に発電することができます。
電卓の受光部など、身近な場所で茶褐色のパネルを見かけることがあれば、それはアモルファスシリコン太陽電池である可能性が高いでしょう。
パソコン周辺機器でも、ワイヤレスキーボードの充電用パネルなどにこの技術が活用されています。
まとめ
アモルファスシリコンは、原子配列が不規則なシリコンであり、液晶ディスプレイのTFT（薄膜トランジスタ）として不可欠な素材です。
低温で製造でき、大面積化が容易という特徴を持つことから、パソコン用モニターの低価格化と大型化を力強く牽引してきました。
近年ではLTPSやIGZOといったより高性能な素材も登場していますが、コストと信頼性のバランスにおいて、アモルファスシリコンの重要性は依然として変わりません。
私たちが毎日目にしている美しい画面の裏側には、この「あえて結晶化させない」というユニークな技術が息づいているのです。
今後、パソコンを選ぶ際には、パネルの駆動技術にも注目してみると、より自分に合ったデバイス選びができるようになるでしょう。
