WDT（ウォッチドッグタイマ）とは？組み込みシステムの暴走を防ぐ仕組みと役割を解説

組み込みシステムやIoTデバイスの設計において、システムの信頼性を維持することは最も重要な課題の一つです。

プログラムが予期せぬエラーで停止したり、無限ループに陥って操作を受け付けなくなったりする事態は、どのような機器でも起こり得ます。

こうしたシステムの「暴走」を検知し、自動的に正常な状態へ復帰させるために不可欠な機能がウォッチドッグタイマ（WDT）です。

本記事では、ウォッチドッグタイマの基本的な仕組みから、なぜ組み込みシステムに必要なのか、そして具体的な種類や運用上の注意点までを詳しく解説します。

ウォッチドッグタイマ（WDT）とは何か？

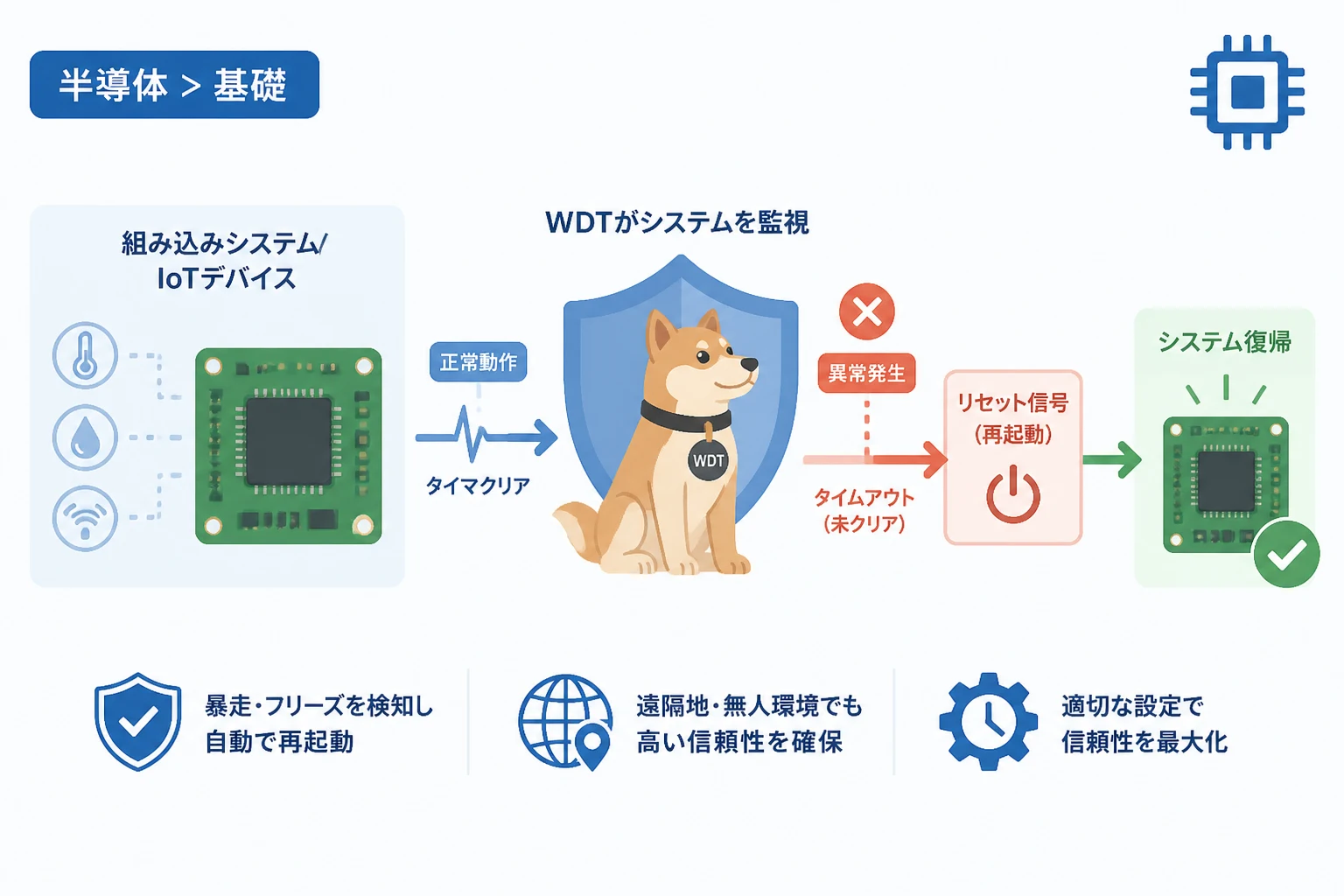

ウォッチドッグタイマとは、その名の通り「番犬（Watchdog）」のようにシステムを監視し、異常が発生した際にリセットをかけるタイマ機能のことです。

マイコン（マイクロコントローラ）の内部に搭載されていることが多く、ハードウェア的にシステムを監視する仕組みとして機能します。

通常、コンピュータプログラムは設計された通りに順序立てて実行されますが、ノイズやソフトウェアのバグによって動作が停止してしまうことがあります。

このような状態になると、外部からの操作を一切受け付けない「フリーズ」状態に陥りますが、人間が手動でリセットボタンを押すことができない環境では致命的な問題となります。

ウォッチドッグタイマは、あらかじめ設定された時間をカウントダウンし、ゼロになる前にプログラムが「タイマをクリア」することを要求します。

もしプログラムが正常に動作していれば、定期的にタイマをリセットし続けるため、カウントがゼロになることはありません。

しかし、プログラムが暴走してタイマのクリア処理が行われなくなると、カウントがゼロになった瞬間にウォッチドッグタイマがCPUに対してリセット信号を送り、システムを強制的に再起動させます。

名前の由来と基本的なコンセプト

この仕組みは、主人が定期的にエサをくれる間はおとなしくしているものの、エサが途切れると「吠える（リセットをかける）」番犬に例えられています。

IT分野では、システムの稼働率を100%に近づけるための「最後の砦」として広く認識されています。

なぜウォッチドッグタイマが必要なのか

現代の組み込みシステムは非常に複雑化しており、完全にバグのないソフトウェアを開発することは極めて困難です。

また、ソフトウェア自体の不具合だけでなく、ハードウェアを取り巻く外部環境も動作に影響を与えます。

ここでは、ウォッチドッグタイマが必要とされる主な理由を3つの観点から整理します。

1. ソフトウェアのバグによるハングアップ対策

プログラムの実行中に、設計段階で想定していなかった条件が重なると、無限ループが発生したり、デッドロックに陥ったりすることがあります。

こうした状態では、メインの処理が停止してしまい、外部からの通信やセンサー入力に反応できなくなります。

ウォッチドッグタイマがあれば、こうした論理的なフリーズ状態から自動的に脱出することが可能になります。

2. 外来ノイズや環境要因による誤動作への備え

電子機器が動作する環境には、静電気や電磁波などの「ノイズ」が常に存在します。

強力なノイズがマイコンの信号線に混入すると、CPUのプログラムカウンタが予期せぬ値に書き換わり、プログラムが全く関係のないアドレスを実行し始めることがあります。

これは「プログラムの暴走」と呼ばれ、ソフトウェア的な対策だけでは防ぎきれません。

ハードウェアの独立したカウンタであるウォッチドッグタイマは、こうした物理的な要因による異常に対しても確実に動作します。

3. 遠隔地や無人環境でのメンテナンス性向上

IoTデバイスやインフラ監視システムなどは、山間部やビルの屋上、あるいは宇宙空間など、人間が簡単にアクセスできない場所に設置されることが多いです。

もしこれらのシステムがフリーズし、現地に行って物理的な電源の抜き差しが必要になれば、膨大なメンテナンスコストが発生します。

ウォッチドッグタイマによる自動復旧機能は、システムのダウンタイムを最小限に抑え、運用コストを劇的に削減する効果があります。

ウォッチドッグタイマの種類と比較

ウォッチドッグタイマには、その実装方法や機能によっていくつかの種類に分類されます。

システムの要求される信頼性レベルに応じて、適切なタイプを選択する必要があります。

内蔵ウォッチドッグタイマ

現在の多くのマイコンには、周辺機能の一つとしてウォッチドッグタイマが内蔵されています。

追加の部品が不要であるため、コストを抑えつつ基本的な監視機能を実装できるのがメリットです。

ただし、マイコン内部のクロック源を共有している場合、クロック自体が停止すると監視機能も働かなくなるリスクがあります。

外付けウォッチドッグタイマ

より高い安全性が求められる産業機器や車載システムでは、マイコンとは独立した専用の「ウォッチドッグIC」を使用します。

マイコンに異常が発生して内部機能が完全に停止したとしても、独立したICが外部からリセット信号を送り続けるため、極めて高い信頼性を確保できます。

ウィンドウウォッチドッグタイマ（WWDT）

通常のウォッチドッグタイマは「タイムアウトまでにクリアすれば良い」というルールですが、ウィンドウウォッチドッグタイマはさらに厳格です。

「早すぎてもいけない、遅すぎてもいけない」という特定の期間（ウィンドウ）内でのみクリアを受け付けます。

早すぎるクリアを異常と見なすことで、プログラムが意図しない高速ループに陥っている状態も検知できます。

ウォッチドッグタイマの動作フロー

ここでは、一般的なウォッチドッグタイマがどのように動作するのか、そのプロセスの詳細を追ってみましょう。

1. 初期化と有効化

システムの起動直後（ブートローダーやメイン関数の最初）に、ウォッチドッグタイマの設定を行います。

ここで設定するのは「タイムアウト時間」です。

例えば「1秒間クリアがなければリセットする」といった具合です。

2. タイマのカウント開始

設定が完了すると、ウォッチドッグタイマはカウントダウン（またはカウントアップ）を開始します。

このタイマはメインCPUとは独立したクロックで動いていることが多く、CPUが処理待ちの状態でも止まることはありません。

3. 定期的なクリア処理（ウォッチドッグ・サービス）

プログラムのメインループの中で、定期的にタイマの値をリセットする命令を実行します。

この処理は「ウォッチドッグをキックする」「サービスする」「リフレッシュする」などと呼ばれます。

while(1) {
    // メインの処理を実行
    do_application_process();

    // ウォッチドッグタイマをリフレッシュ（キック）
    WDT_Refresh();
}

4. 異常検知とリセットの実行

何らかの理由で do_application_process() が戻ってこなくなると、WDT_Refresh() が実行されません。

タイマがタイムアウト値に達すると、ハードウェアが自動的にリセット信号を生成し、システム全体を再起動させます。

ウォッチドッグタイマ運用の注意点とベストプラクティス

ウォッチドッグタイマは単に導入すれば良いというものではありません。

不適切な設計は、かえってシステムの不安定化を招いたり、本来検知すべき異常を見逃したりする原因になります。

リフレッシュを行う場所の選定

タイマのクリア処理を割り込み処理（ISR）の中に記述するのは避けるべきです。

なぜなら、メインループが停止していても割り込み処理だけが生きていれば、ウォッチドッグが正常と判断してリセットがかからないためです。

「本当に監視したい重要な処理」が通過するルートにクリア命令を配置するのが基本です。

タイムアウト時間の適切な設定

タイムアウト時間が短すぎると、重い処理を実行した際に誤ってリセットがかかってしまいます（誤検知）。

逆に長すぎると、システムが停止してから復旧するまでの時間が長くなり、実用上の問題が生じます。

最悪のケースの処理時間を計測し、その2倍から3倍程度のマージンを持たせることが一般的です。

リセット原因の解析

ウォッチドッグリセットが発生した後は、なぜリセットがかかったのかを調査できるように設計しておく必要があります。

多くのマイコンには「リセットステータスレジスタ」があり、電源投入による起動なのか、ウォッチドッグによるリセットなのかを判別できます。

リセット発生回数をログとして保存しておくことで、現場で発生している潜在的なバグの早期発見につながります。

まとめ

ウォッチドッグタイマ（WDT）は、組み込みシステムの安定稼働を支える上で欠かすことのできない重要な機能です。

ソフトウェアのバグや予期せぬノイズからシステムを保護し、無人環境でも自動復旧を可能にする仕組みは、現代のIoT社会において必須の技術と言えます。

内蔵タイプや外付けタイプ、さらに高度なウィンドウ方式など、用途に応じた適切な選択が求められます。

また、ハードウェアとしての実装だけでなく、クリア処理をどこで行うかといったソフトウェア設計の作法を正しく守ることで、初めてその真価を発揮します。

「システムは必ずどこかで異常を起こす」という前提に立ち、ウォッチドッグタイマという強力な番犬を正しく飼いならすことが、信頼性の高い製品づくりの第一歩となるでしょう。
